Дверцы силового шкафа, изогнутая петля с боковым креплением

Обзор модельного ряда и серий

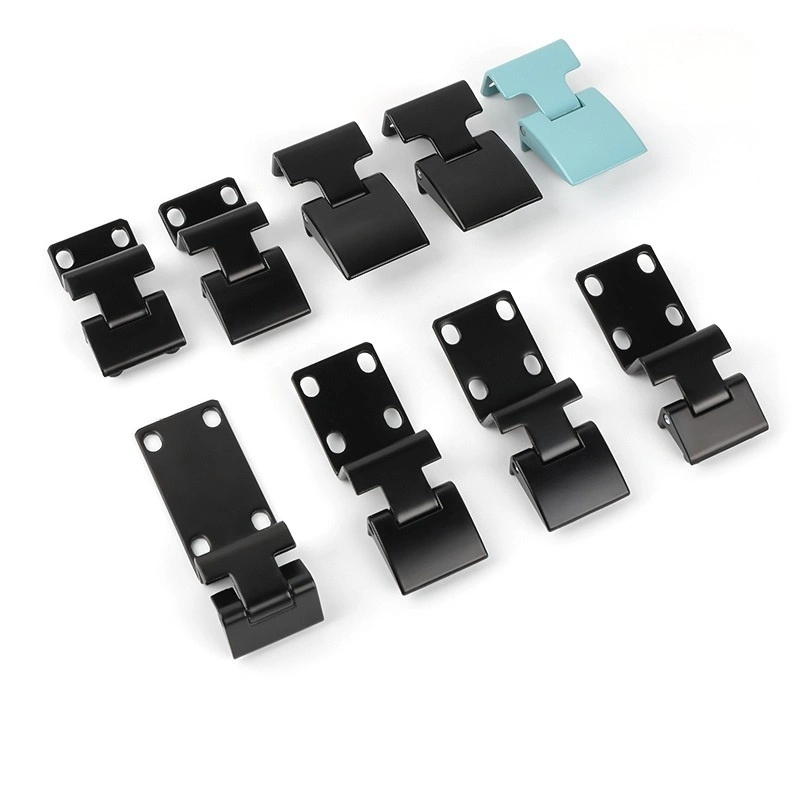

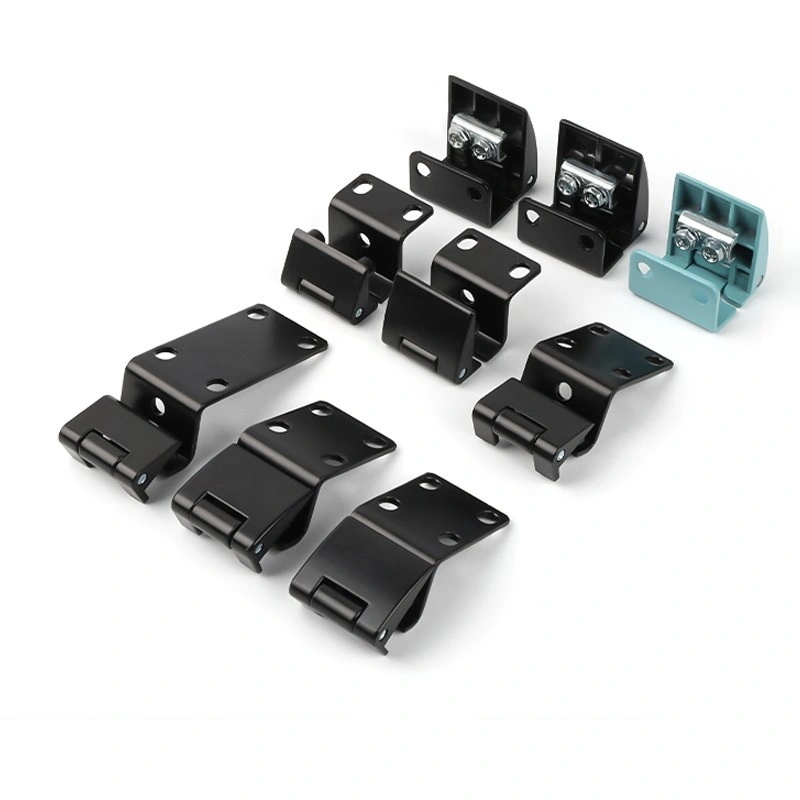

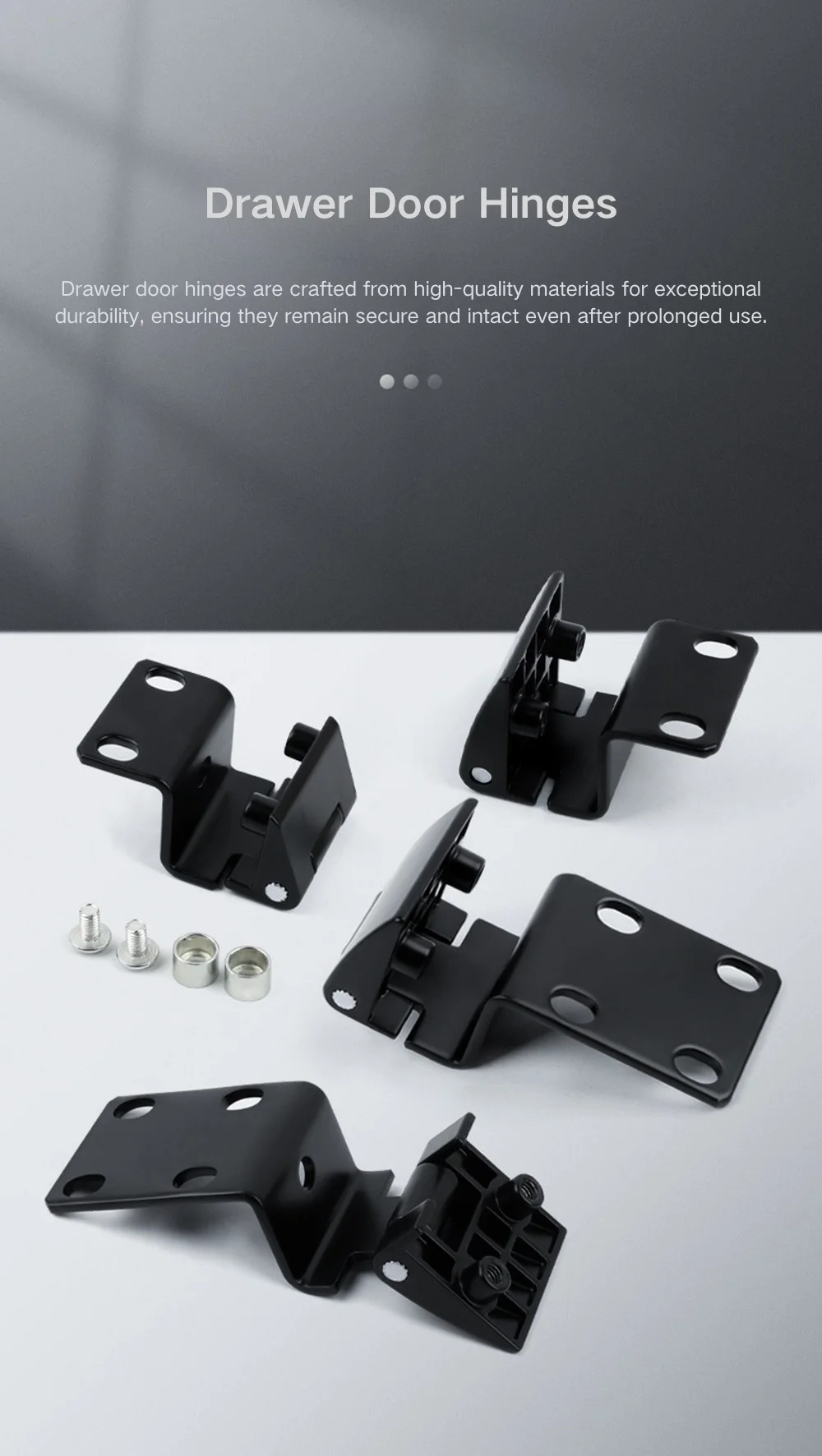

Петля с боковым креплением для дверей силового шкафа разделена на четыре серии. Серия CL803 включает три модели — CL803A-25, CL803B-20, CL803B-25 и CL803D-25 — все из черного цинкового сплава, с шириной передней панели 36 мм или 39 мм в зависимости от модели. В CL803A-25 используется передняя панель с двумя винтами размером 39 × 20 мм и расстоянием между отверстиями 12 мм; в моделях CL803B и CL803D используется пластина размером 36×25 мм со щелевым креплением.

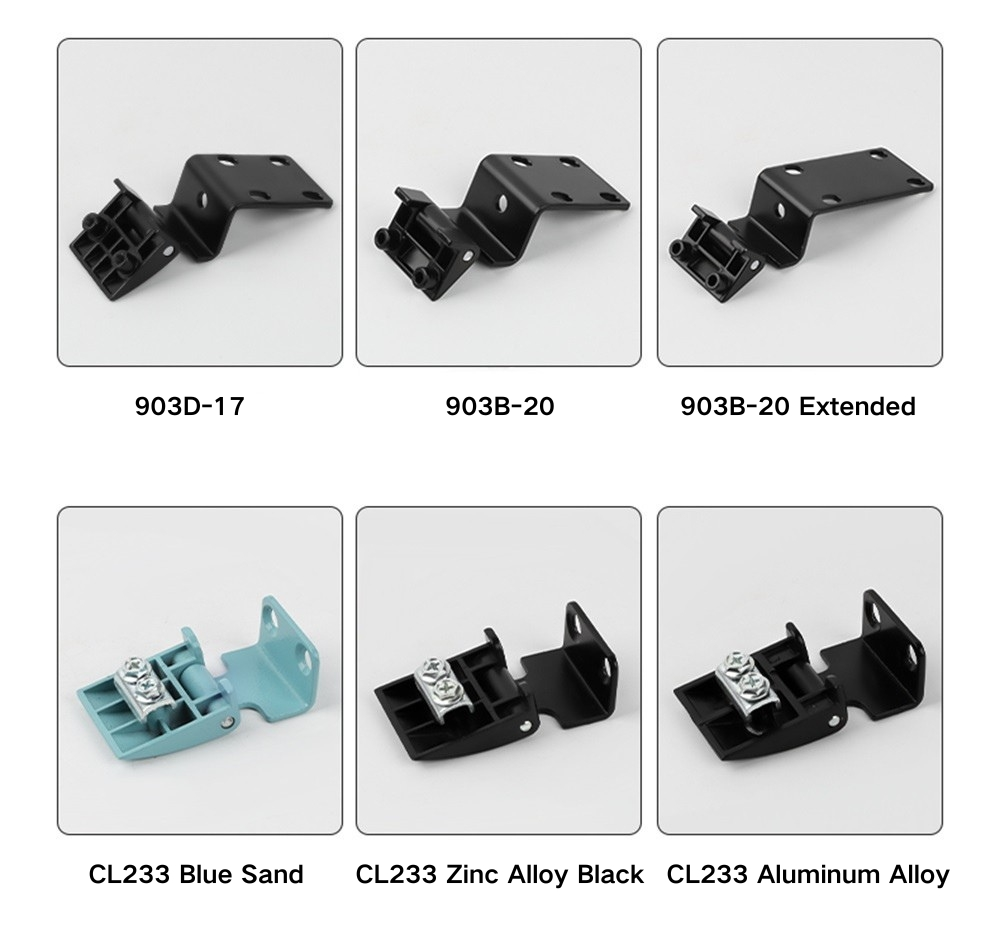

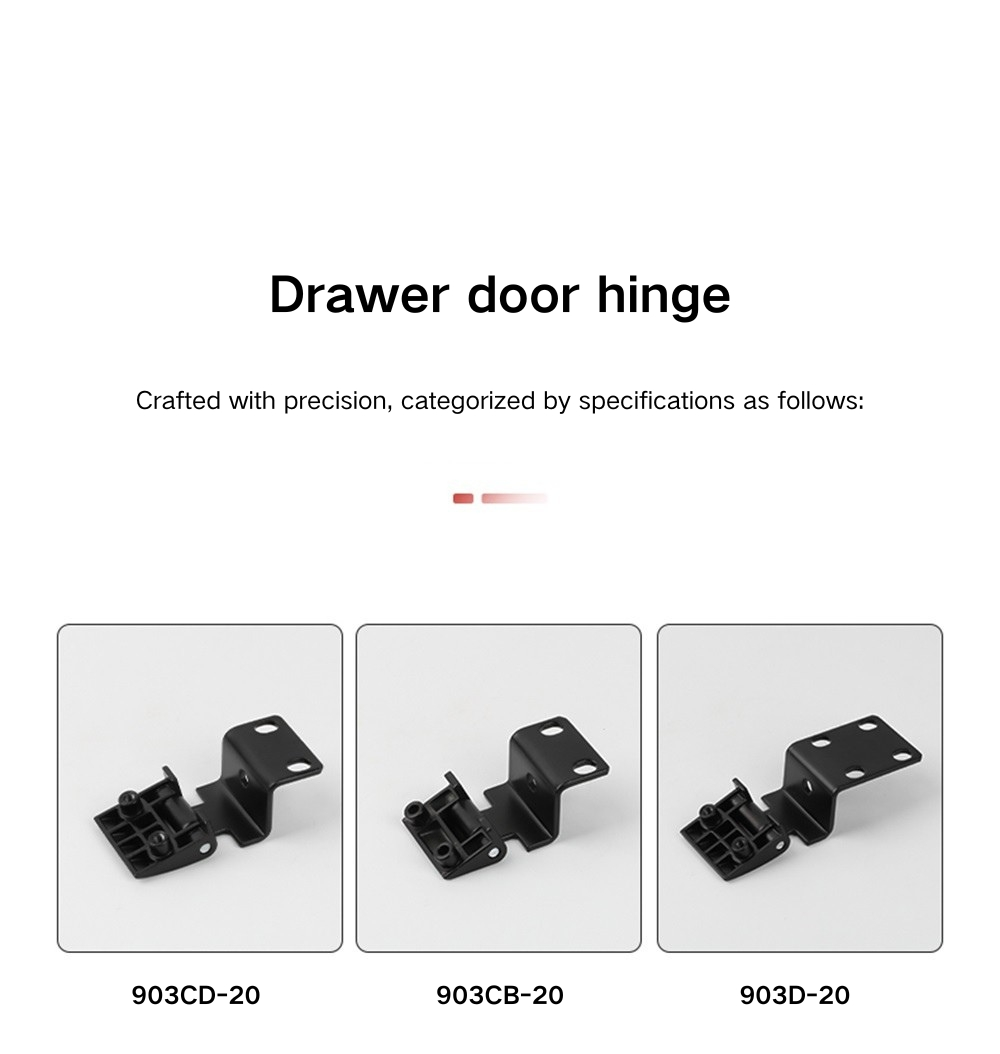

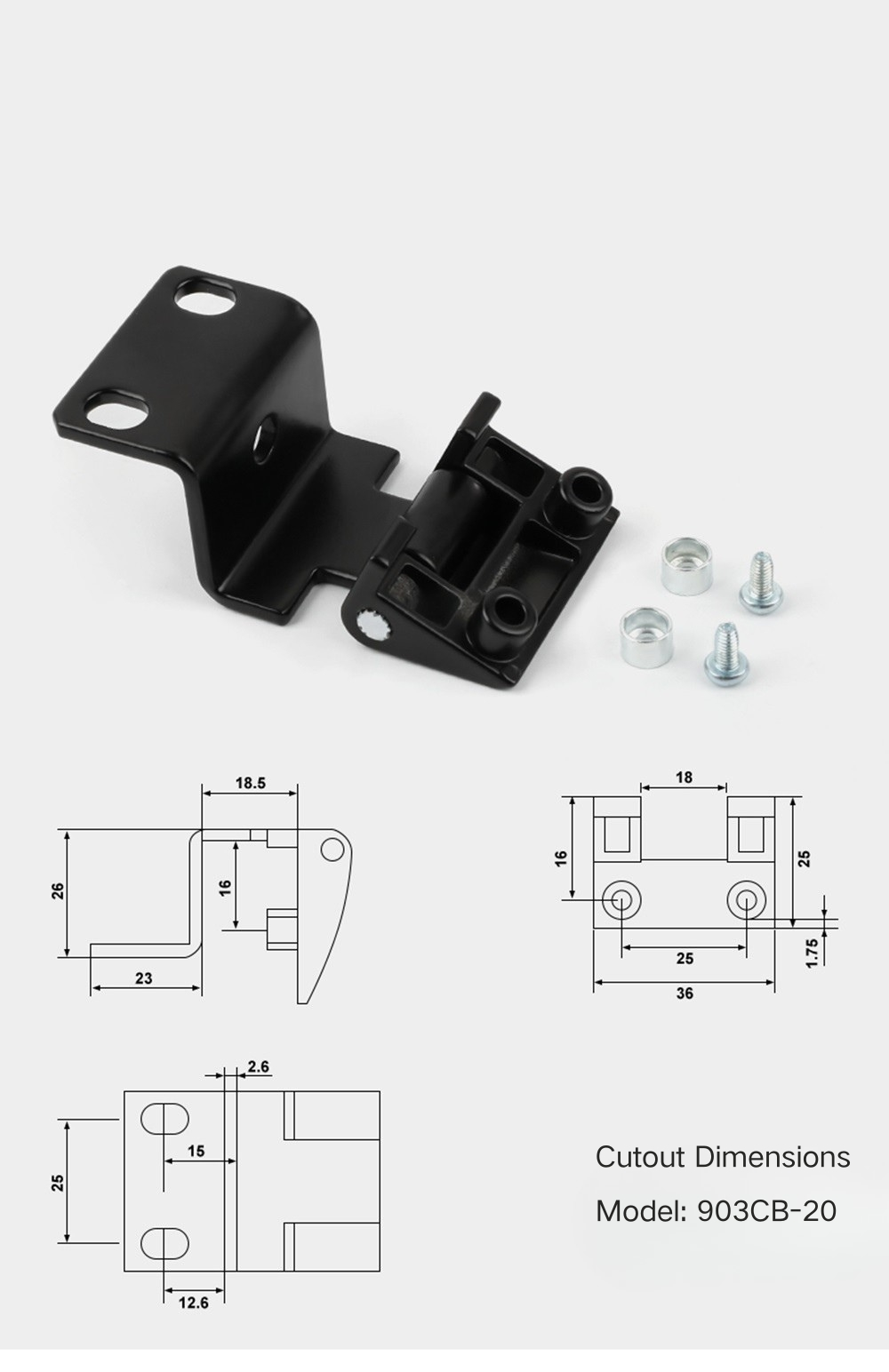

В серию CL901 входят CL901B-17, CL901B-20 и CL901D-17, все с передней панелью 36 × 17,5 мм и постоянным смещением отверстий 8 + 2,5 мм. Серия CL903 — самая крупная группа в линейке петель. В нее входят семь моделей, включая CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 и CL903D-20, охватывающие как стандартную, так и увеличенную глубину рамы. Модель CL233 завершает линейку моделей из черного цинкового сплава, песочно-голубого цинкового сплава и алюминиевого сплава с передней панелью 39 × 20 мм и расстоянием между отверстиями 12 мм, как и у CL803A-25.

Размеры по сериям

Серия боковых шарнирных петель CL803 имеет общую ширину от 18,5 до 23,5 мм и высоту от 26 до 28,5 мм во всех моделях. CL803A-25 имеет ширину 23 мм, высоту 26 мм и внутреннюю глубину 22,5 мм; CL803B-20 имеет ширину 18,5 мм и внутреннюю глубину 16 мм; CL803B-25 имеет ширину 23,5 мм, высоту 28,5 мм и внутреннюю глубину 16 мм; а CL803D-25 имеет ширину 23,5 мм, высоту 26,5 мм и внутреннюю глубину 16,5 мм. Все модели CL803 имеют ширину основания 26 мм и монтажную пластину высотой 20 мм.

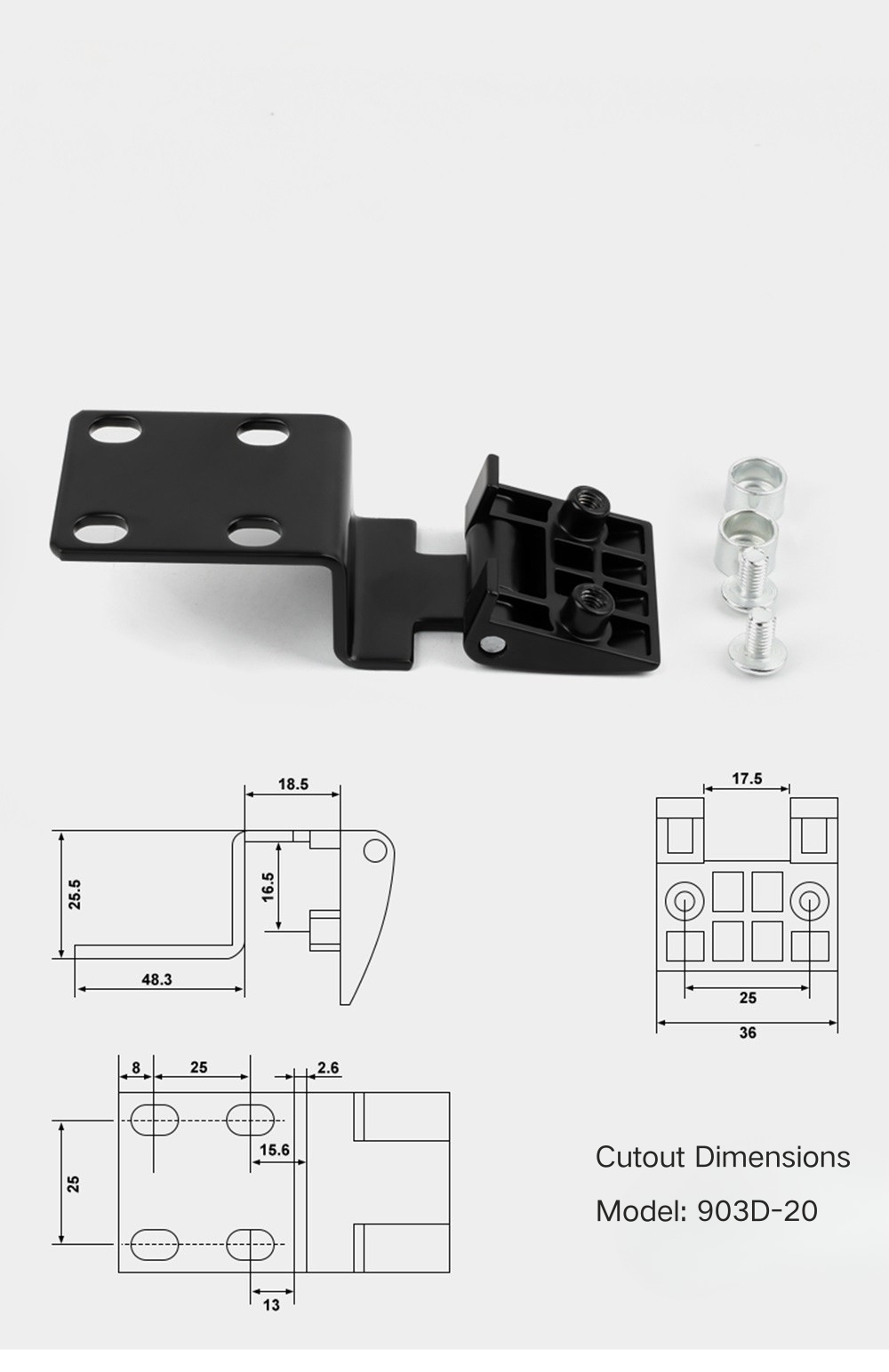

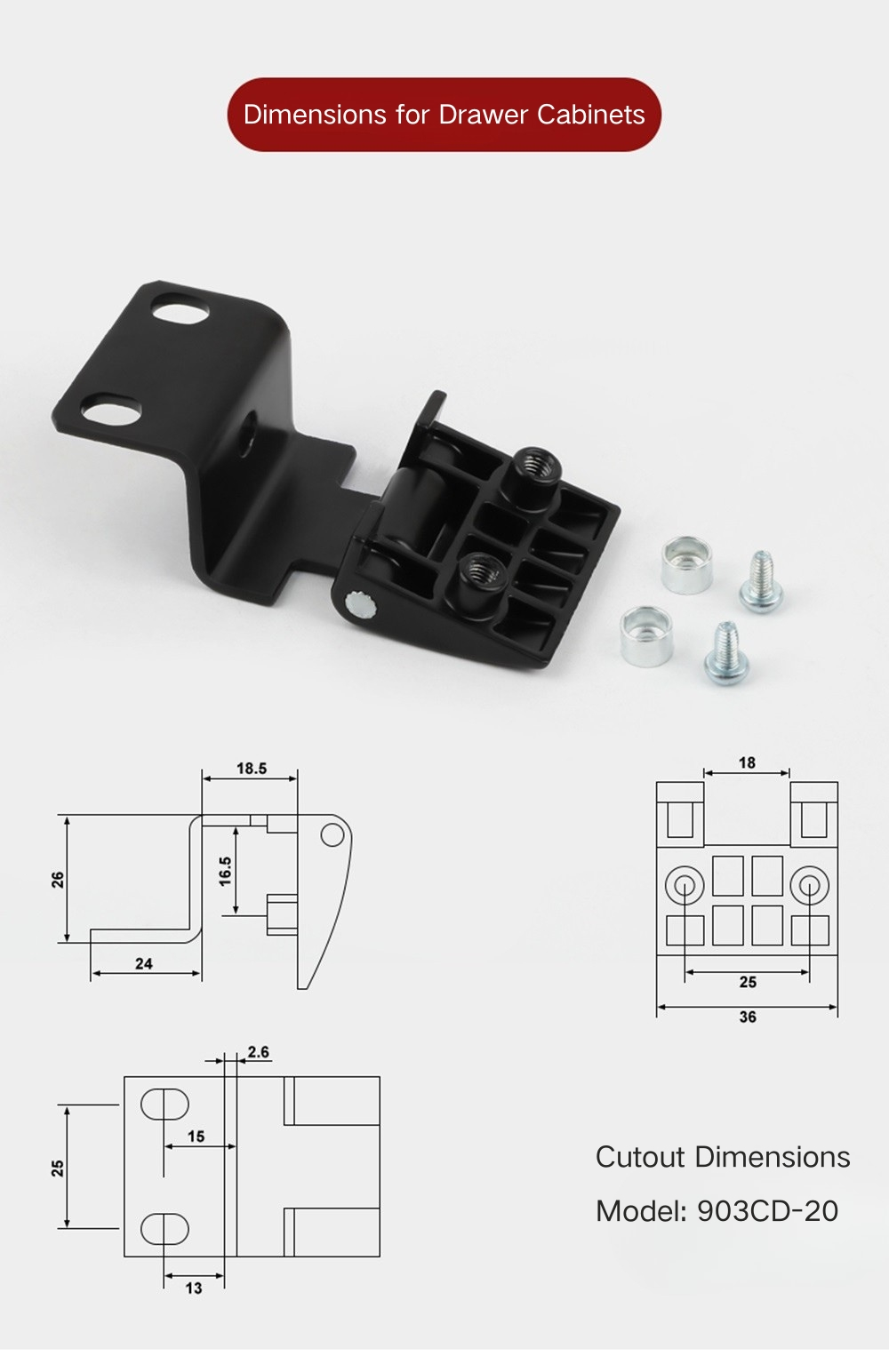

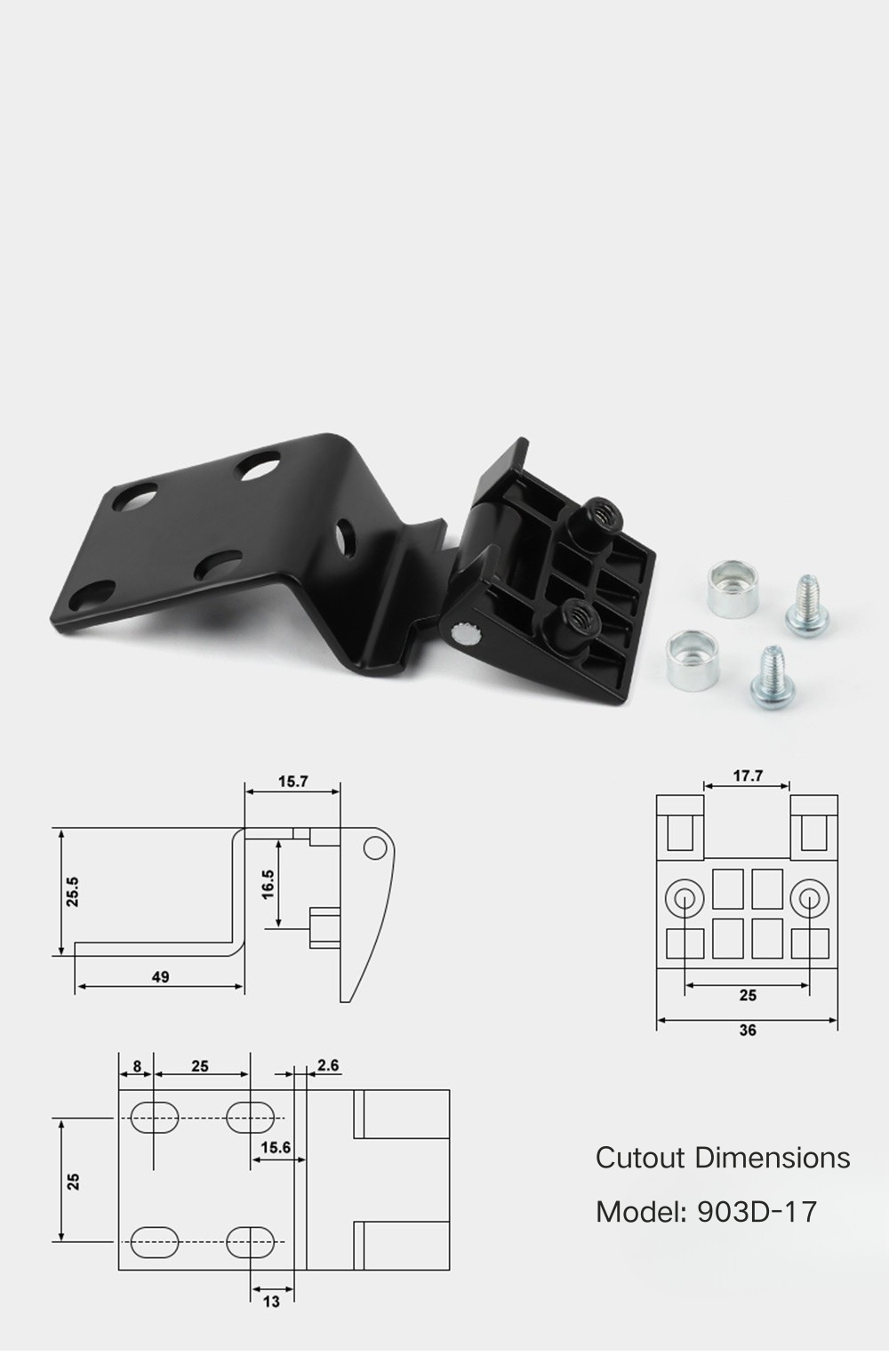

Серия CL901 заметно выше других моделей в линейке изогнутых петель для бокового монтажа для дверей силового шкафа — все три имеют общую высоту 39,5 мм, ширину от 15,5 до 18,5 мм и постоянную внутреннюю глубину 16,5 мм по всей плате. Ширина основания составляет 20 мм для CL901B-17, 20,5 мм для CL901B-20 и CL901B-20. 21 мм для CL901D-17. Серия CL903 охватывает более широкий диапазон — ширина основания от 48 мм до 73,8 мм в расширенной модели и общая высота от 25,5 мм до 26 мм. Общий размер CL233 составляет 24,5 × 24,5 мм, внутренняя глубина 22 мм, монтажная пластина 39,3 мм и смещение отверстий 7,5 мм + 15 мм на передней панели.

Сценарии применения

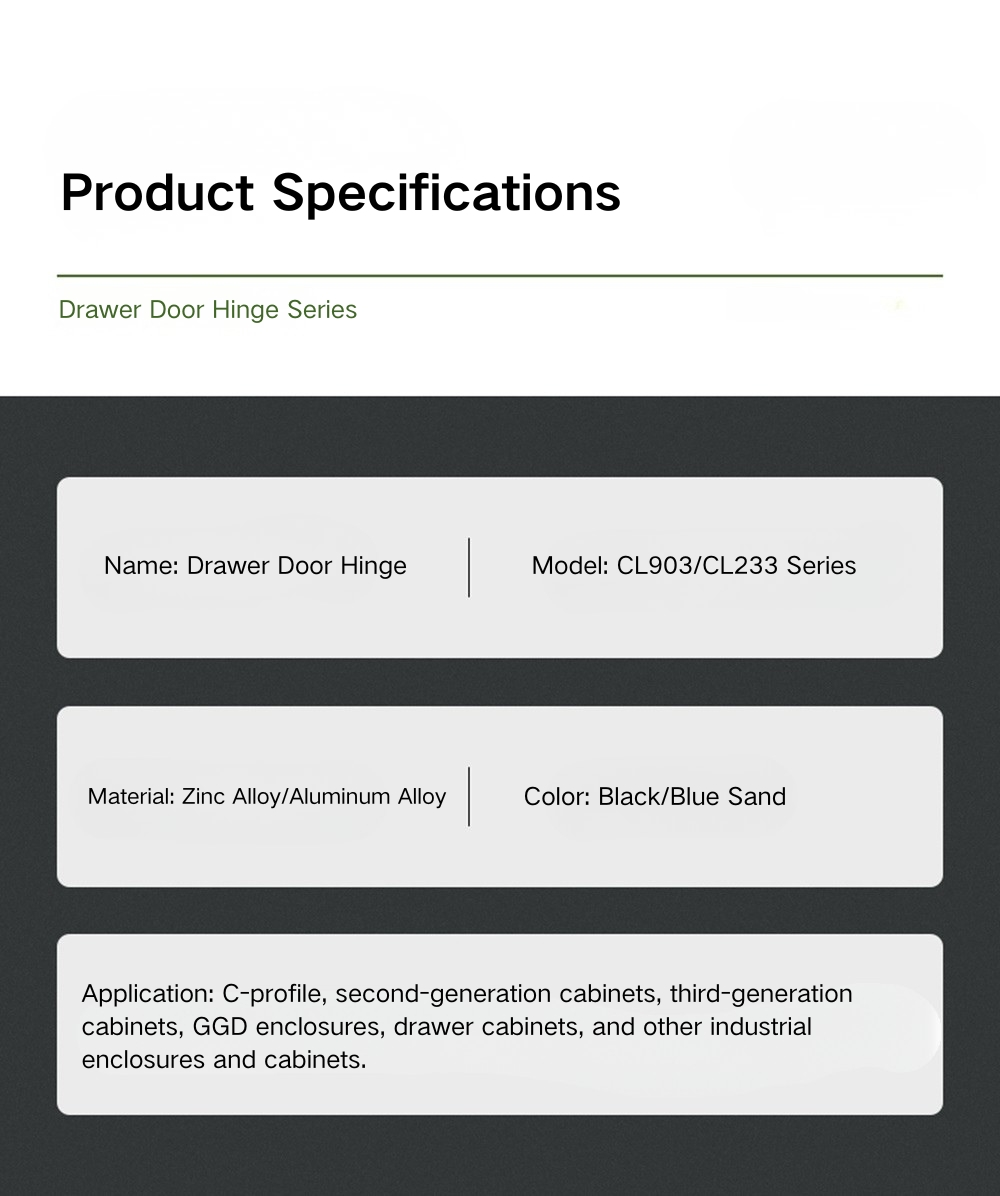

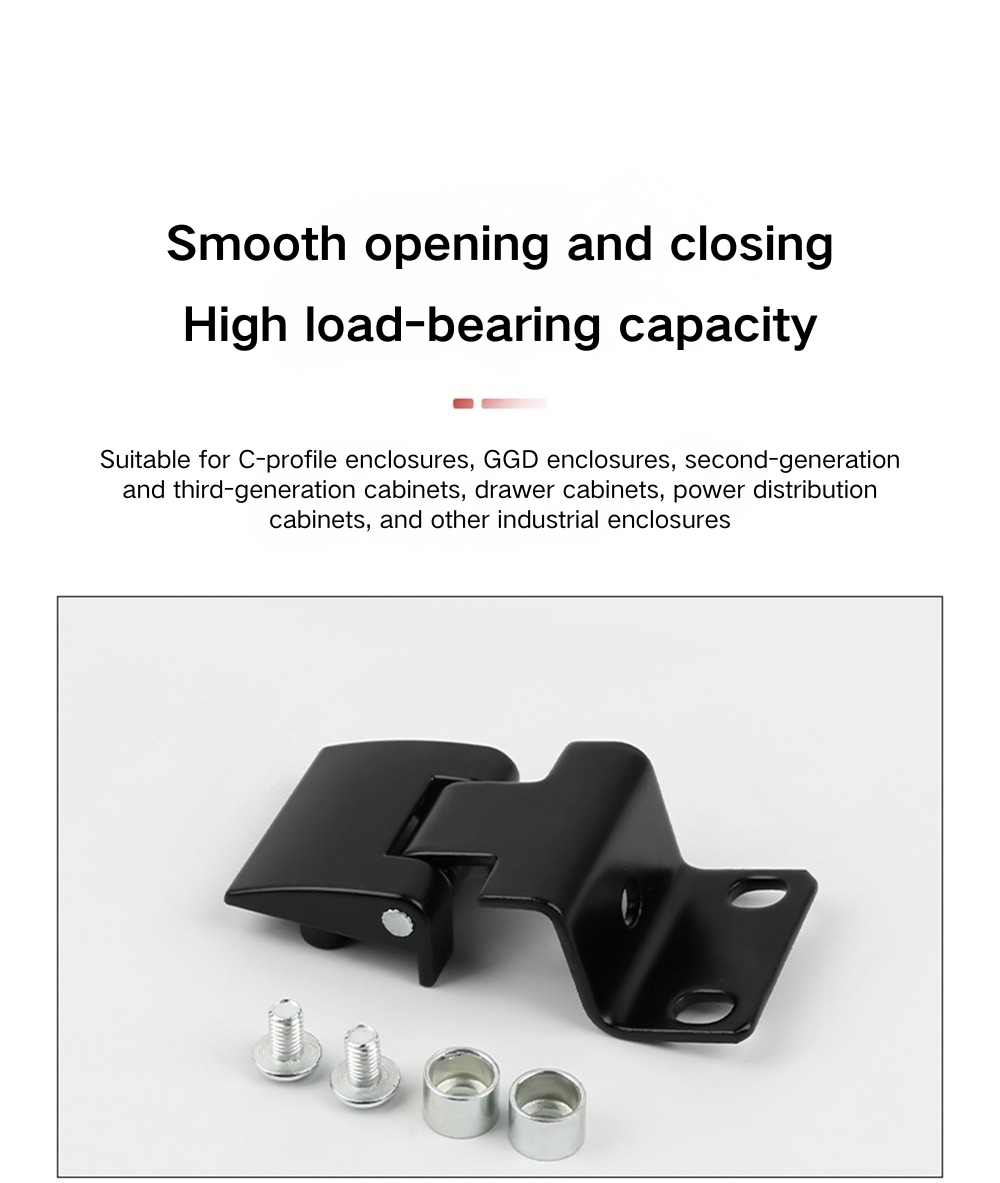

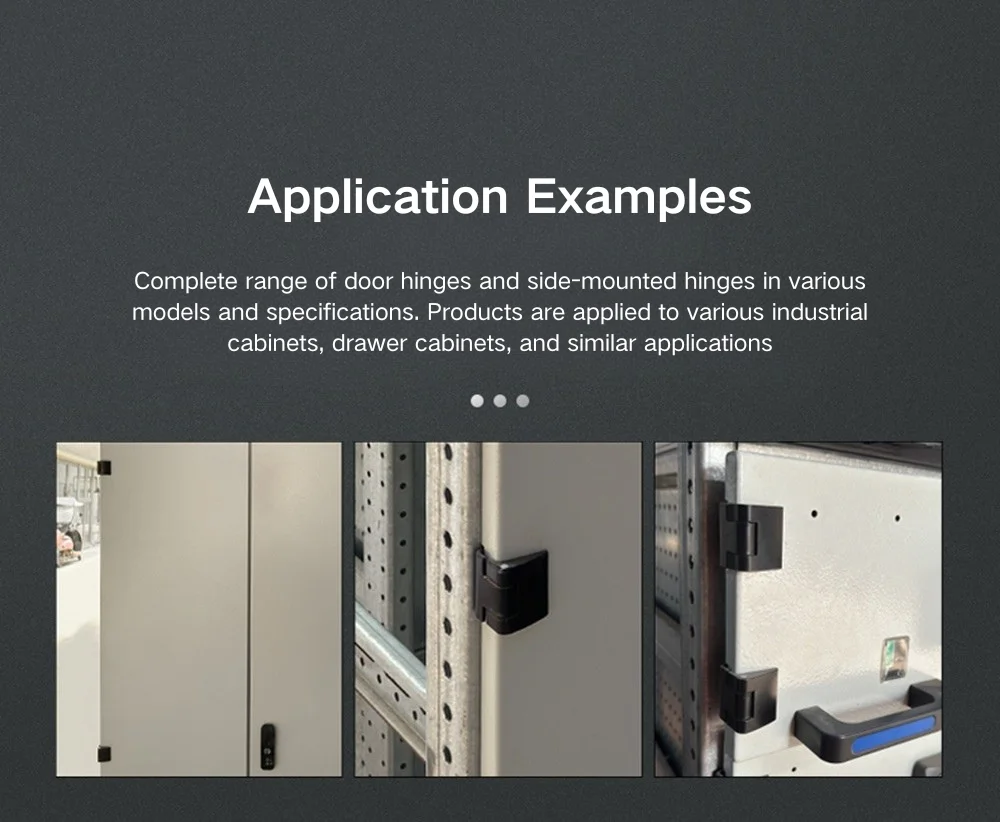

Петля с боковым креплением для дверей силового шкафа разработана специально для каркасов шкафов, построенных на стальных профилях C-образного сечения, что является стандартным методом строительства электрических шкафов GGD, распределительных шкафов второго и третьего поколения, шкафов с выдвижными ящиками и силовых шкафов. Изогнутый профиль корпуса петли зацепляется за кромку С-образного сечения, а передняя пластина прикручивается к лицевой панели дверной панели. Это общепринятый метод установки для этого типа шкафа, не требующий внесения изменений в стандартные профили рамы.

Помимо основных применений GGD и силовых шкафов, этот продукт также подходит для других промышленных корпусов, построенных на совместимых профилях C-образного сечения или аналогичных профилях изогнутой стальной рамы. CL233 из цинкового сплава песочно-голубого цвета иногда используется там, где на внешней стороне корпуса используется аппаратная схема с цветовой кодировкой, тогда как вариант CL233 из алюминиевого сплава является более легким вариантом для корпусов, где вес имеет значение. Диапазон размеров моделей CL803, CL901 и CL903 означает, что большинство стандартных глубин рам и толщин дверных панелей на рынке GGD и силовых шкафов охватываются одним семейством продуктов.

Часто задаваемые вопросы

В1: Какие серии входят в эту линейку петель?

Ассортимент включает четыре серии: CL803 (четыре модели), CL901 (три модели), CL903 (семь моделей) и CL233 (три варианта). Все они изготовлены из черного цинкового сплава, за исключением CL233, который также доступен в песочно-голубом цинковом сплаве и алюминиевом сплаве.

В2: Для каких типов шкафов предназначена эта петля?

Петля с боковым креплением предназначена для каркасов шкафов из профиля С-образного сечения, включая электрошкафы GGD, распределительные шкафы второго и третьего поколения, шкафы с выдвижными ящиками и силовые шкафы. Он не предназначен для плоских или сварных корпусов.

В3: Как устанавливается эта петля?

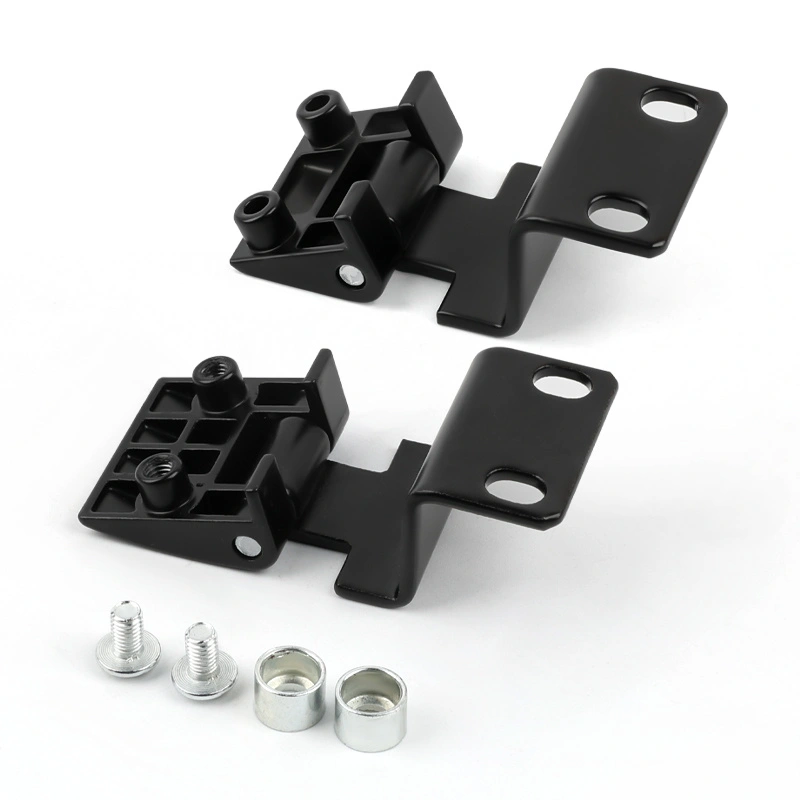

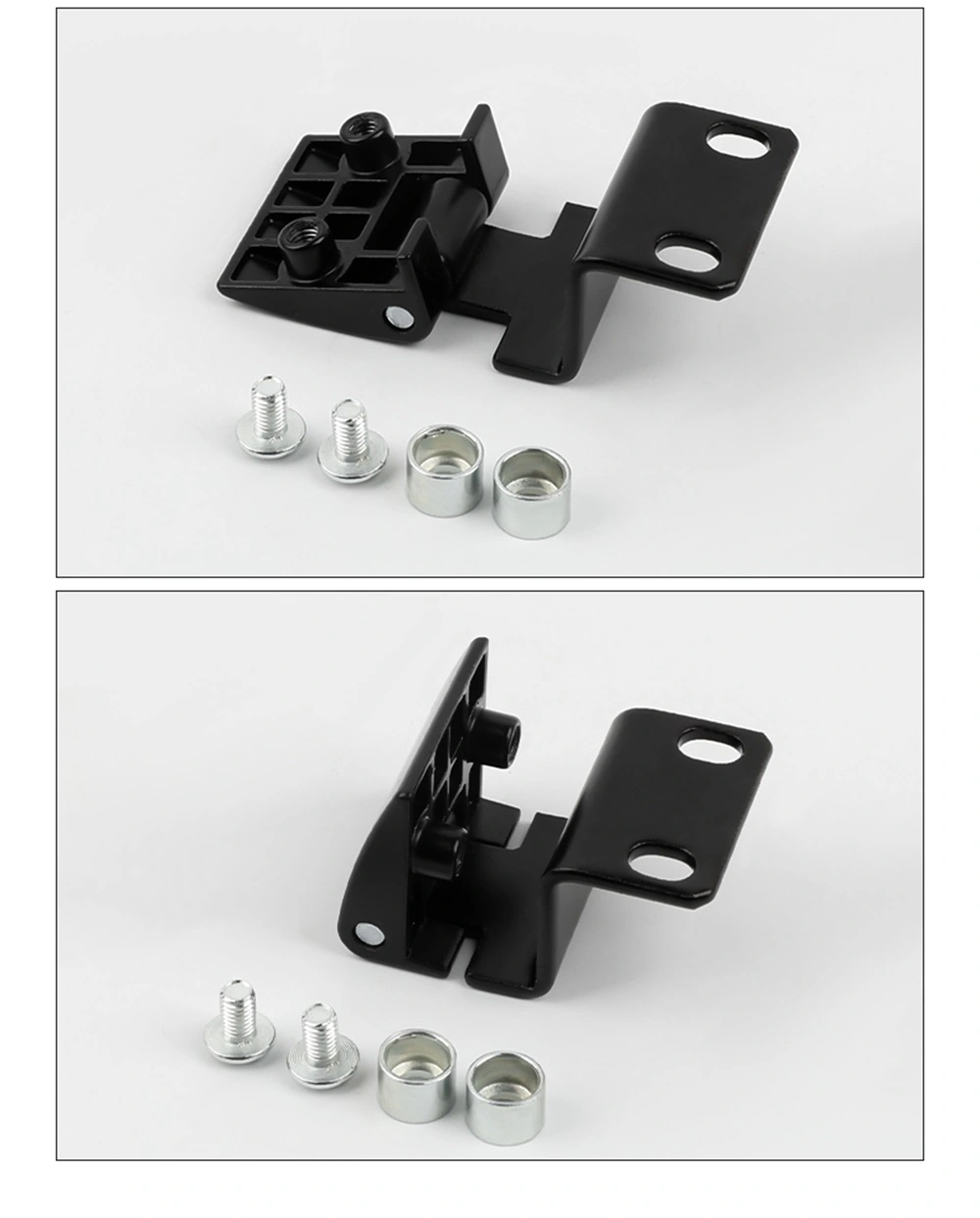

Все модели крепятся винтами. Изогнутый корпус петли зацепляется за кромку рамы С-образного сечения, а передняя монтажная пластина прикручивается к лицевой стороне дверной панели. Сварка не требуется.

Вопрос 4: В чем разница между сериями CL803, CL901 и CL903?

Серии различаются габаритными размерами, глубиной рамы и конфигурацией монтажной пластины. Модели CL901 являются самыми высокими: общая высота составляет 39,5 мм; Модели CL803 более компактны; Модели CL903 охватывают самый широкий диапазон ширины основания, включая расширенный вариант — 73,8 мм. Выбирайте в зависимости от конкретного профиля рамы и размеров дверной панели.

Вопрос 5: Что отличает CL233 от других серий?

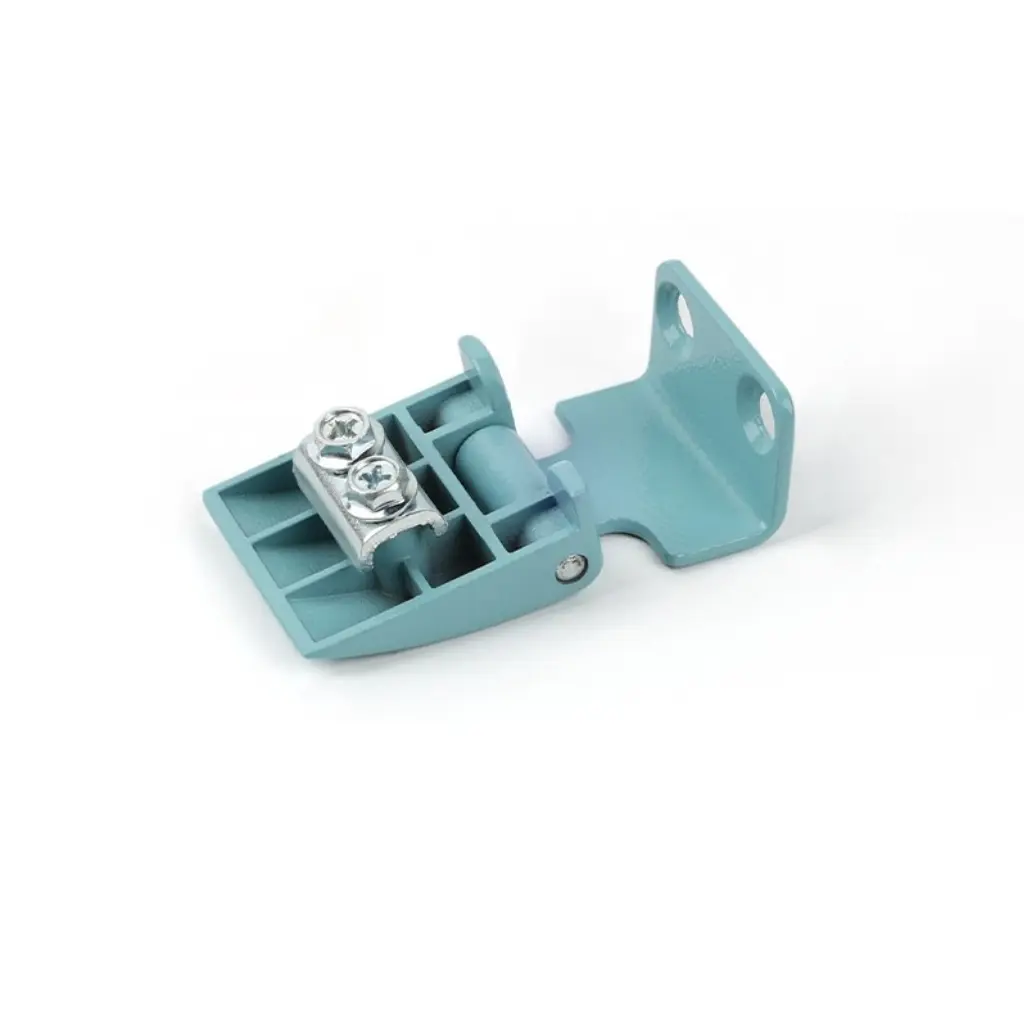

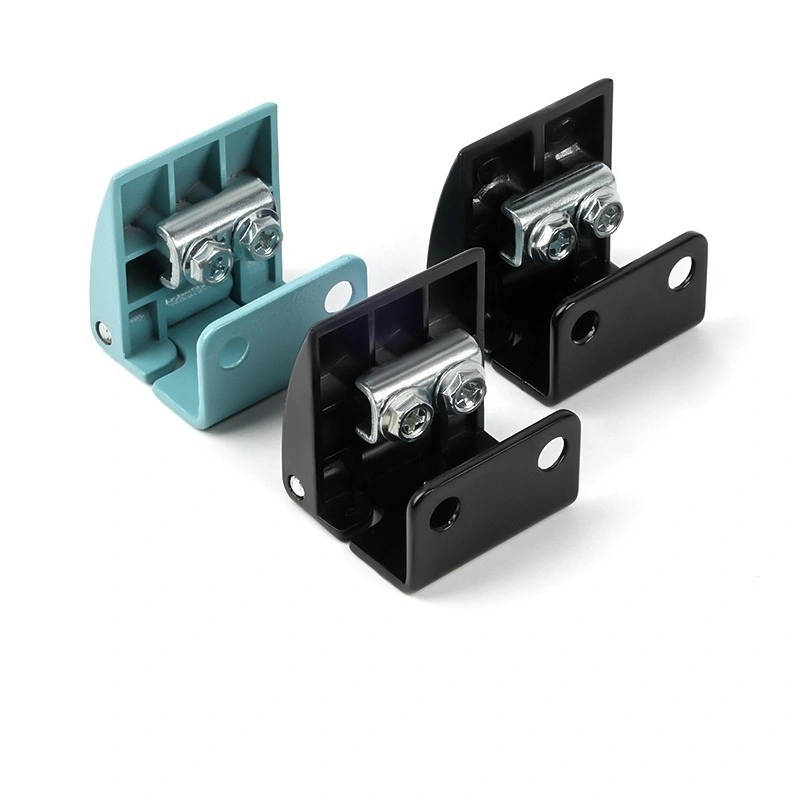

Модель CL233 доступна в трех вариантах — из черного цинкового сплава, из цинкового сплава песочно-голубого цвета и из алюминиевого сплава — что делает ее единственной моделью в линейке с возможностью выбора цвета и альтернативой из легкого материала. Размеры передней панели (39×20 мм) аналогичны CL803A-25.

В6: Как мне выбрать подходящую модель для моего шкафа?

Выбор зависит от глубины профиля каркаса вашего шкафа, толщины дверного полотна и предпочтений монтажной пластины. Суффиксы цифр (-17, -20, -25) и буквенные суффиксы (A, B, D, CB, CD) являются частью обозначения модели. См. габаритные чертежи каждой модели или свяжитесь с Yitai Lock и сообщите характеристики вашей рамы для получения рекомендаций.

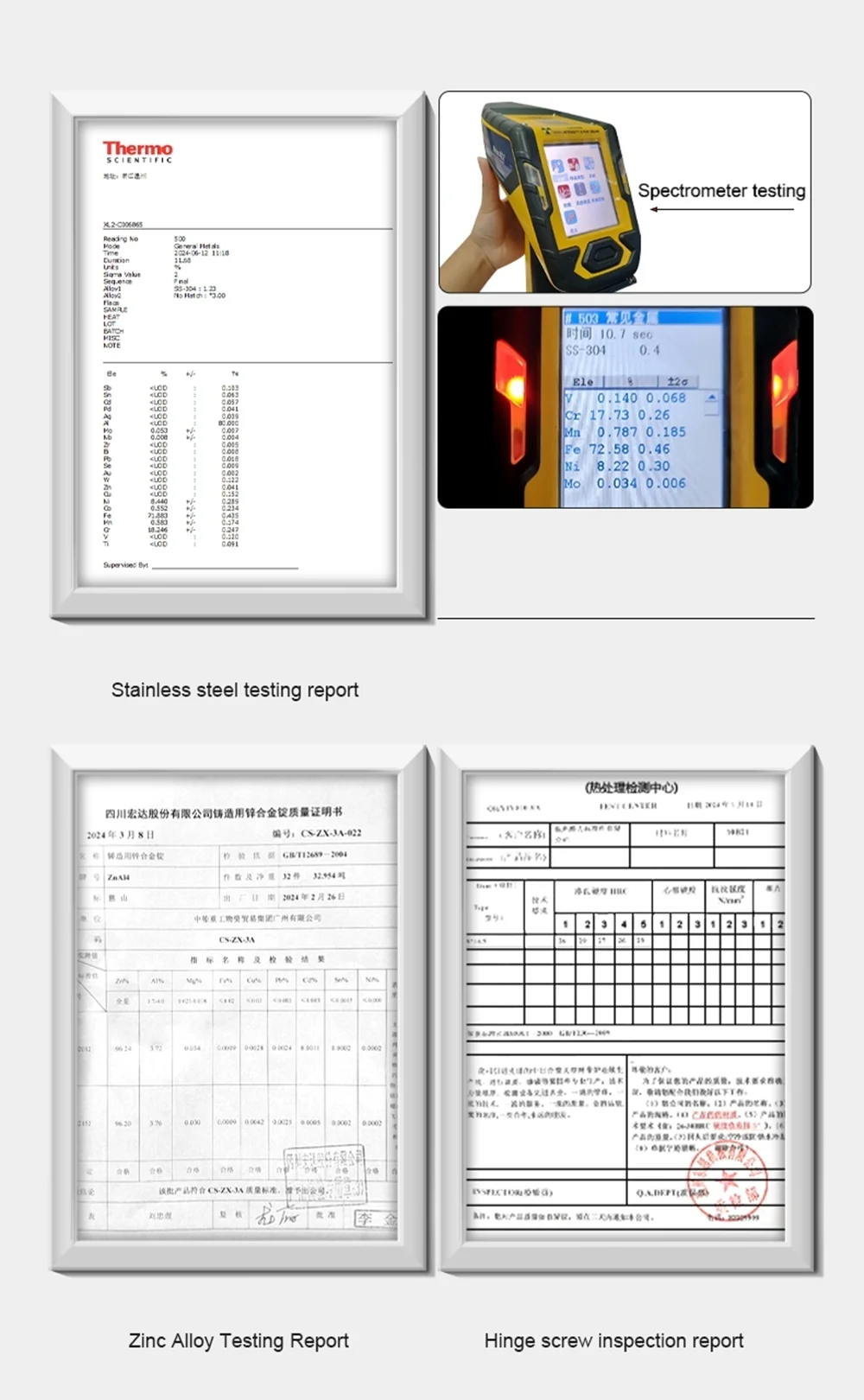

В7: Из какого материала изготовлены петли?

Большинство моделей изготовлены из черного цинкового сплава. Модель CL233 также доступна в исполнении из цинкового сплава песочно-голубого цвета и алюминиевого сплава. Конструкция из цинкового сплава обеспечивает хорошую размерную стабильность благодаря литью под давлением и хорошо подходит для стандартных условий эксплуатации в промышленных шкафах.

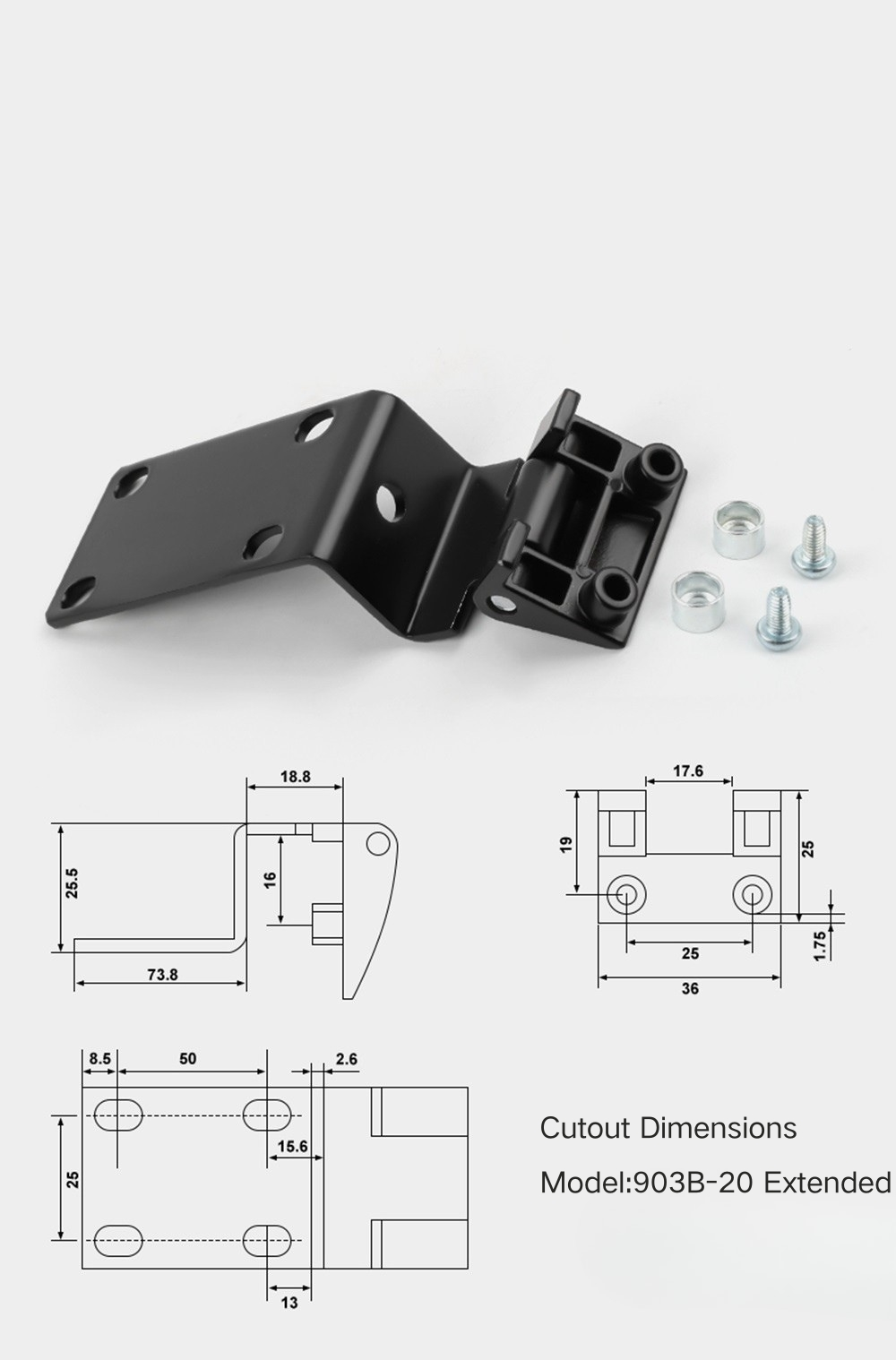

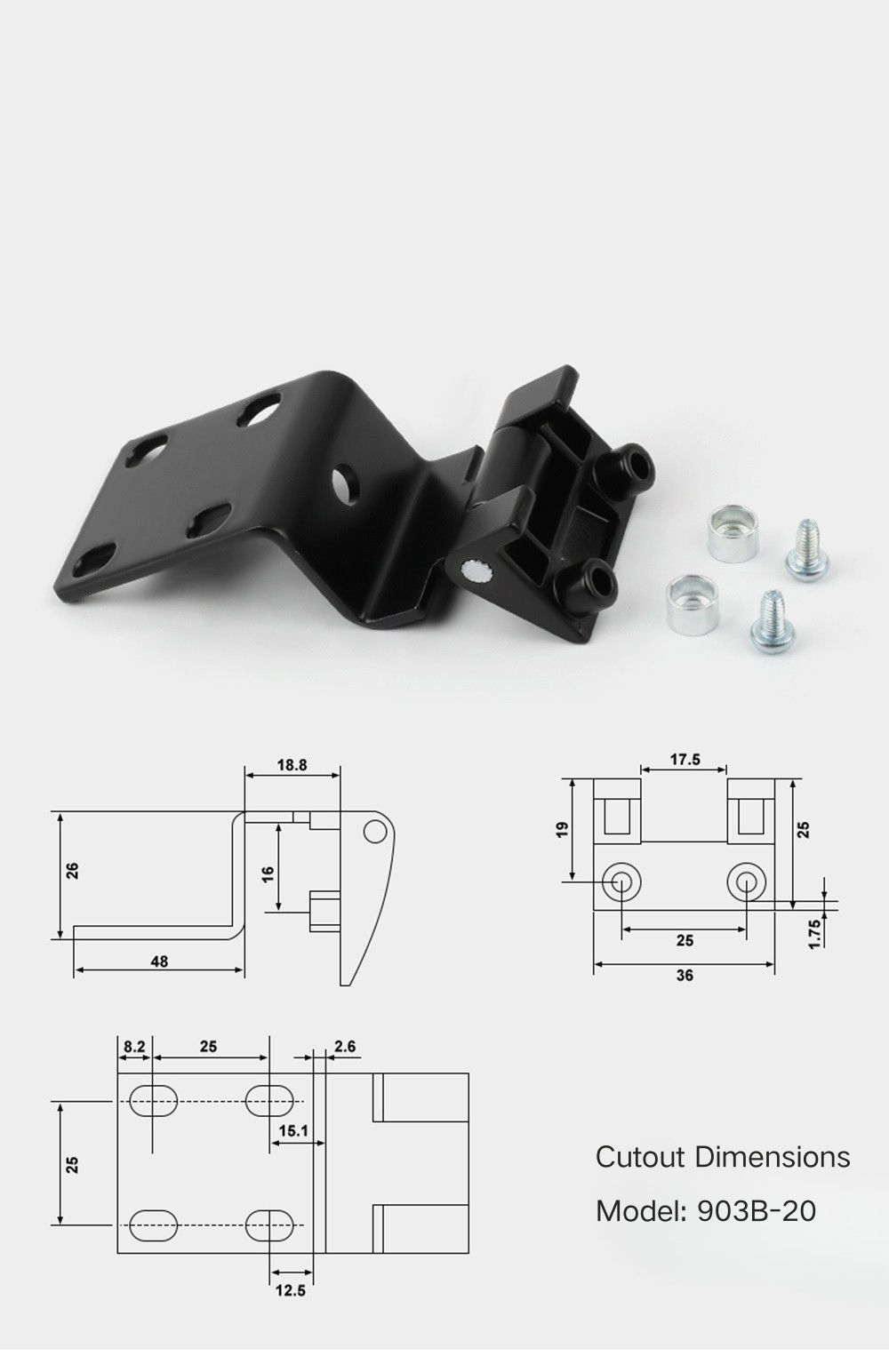

Вопрос 8: Подходит ли CL903B-20 Extended для более глубоких профилей рамы?

Да, CL903B-20 Extended имеет ширину основания 73,8 мм, что значительно шире, чем у стандартного CL903B-20 (48 мм). Это правильный выбор, когда профиль рамы шкафа требует более длинного шарнирного основания для перекрытия более глубокого канала С-образного сечения.
