Петля двери распределительного устройства

Варианты модели и конфигурации отверстий

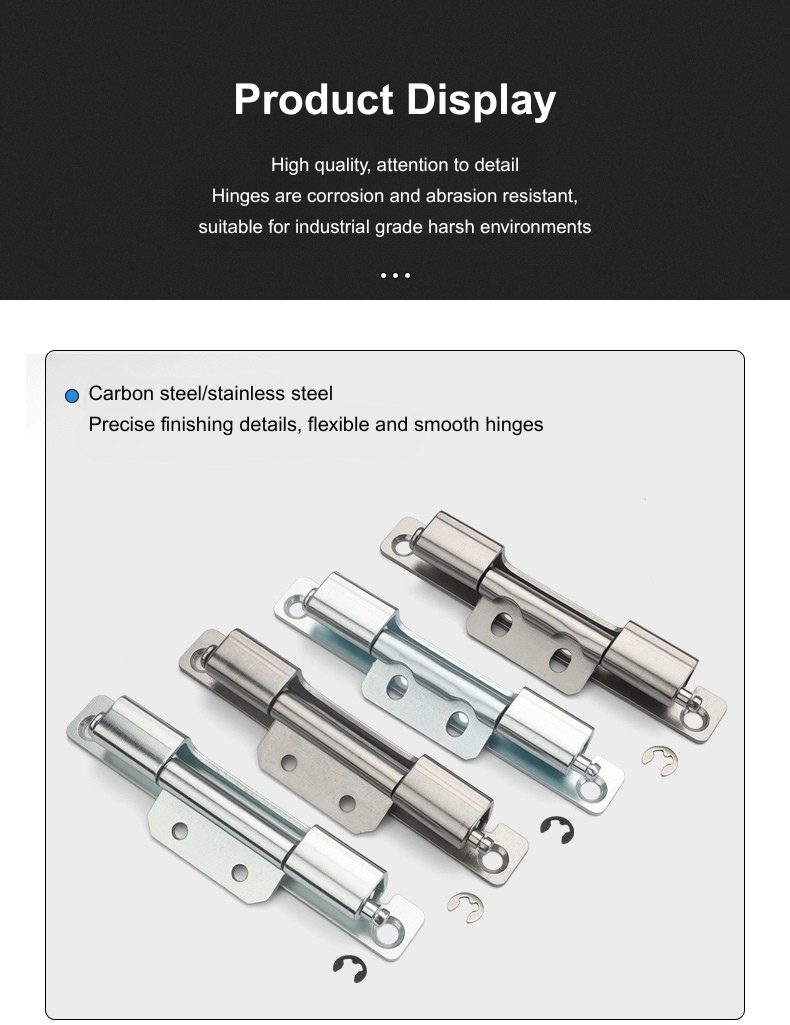

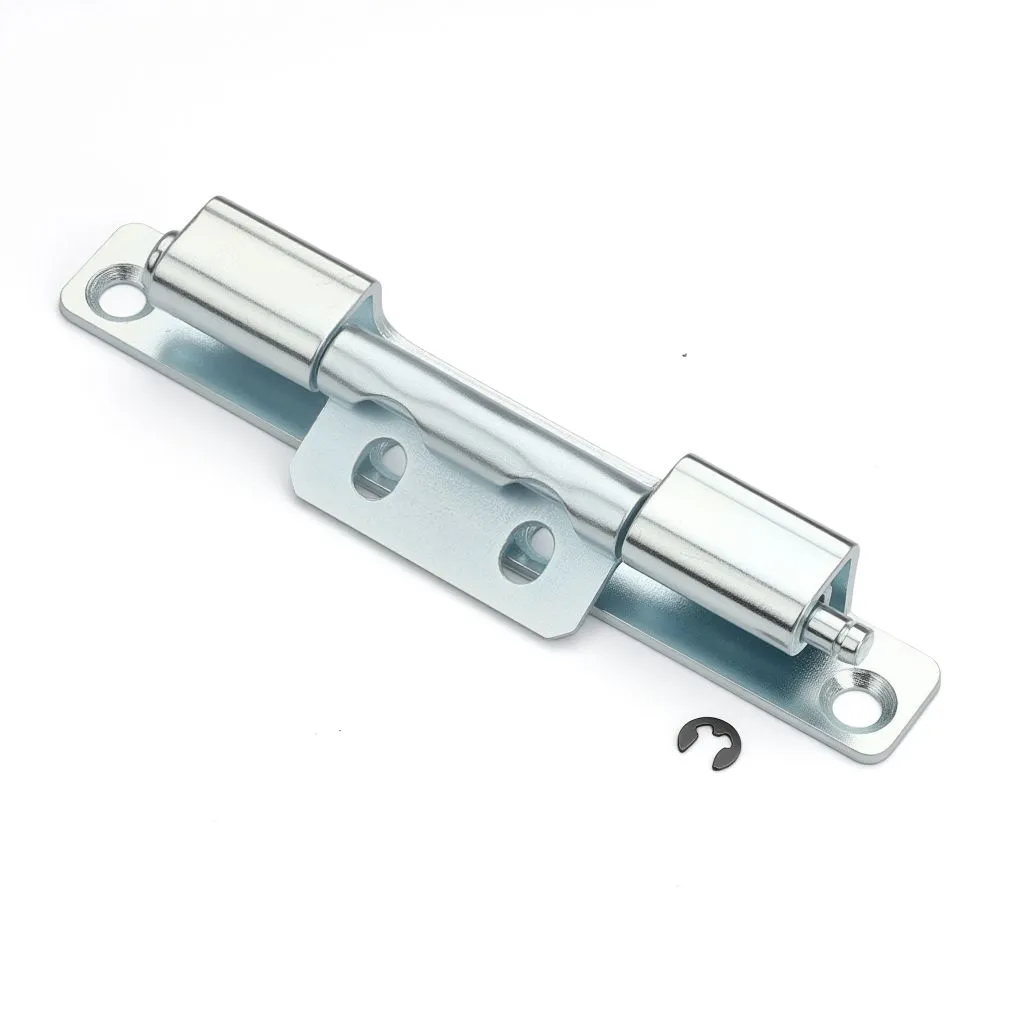

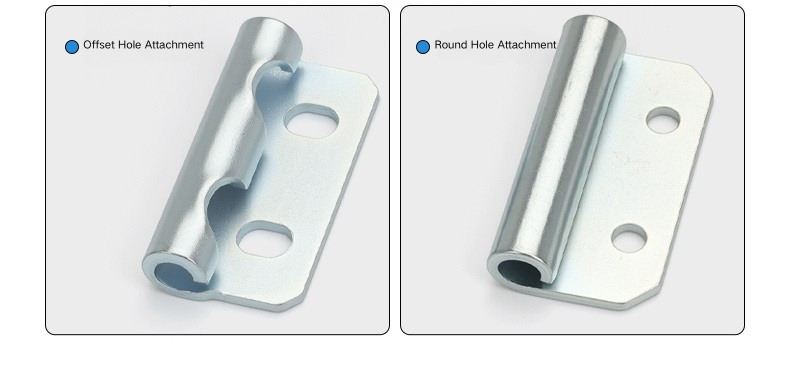

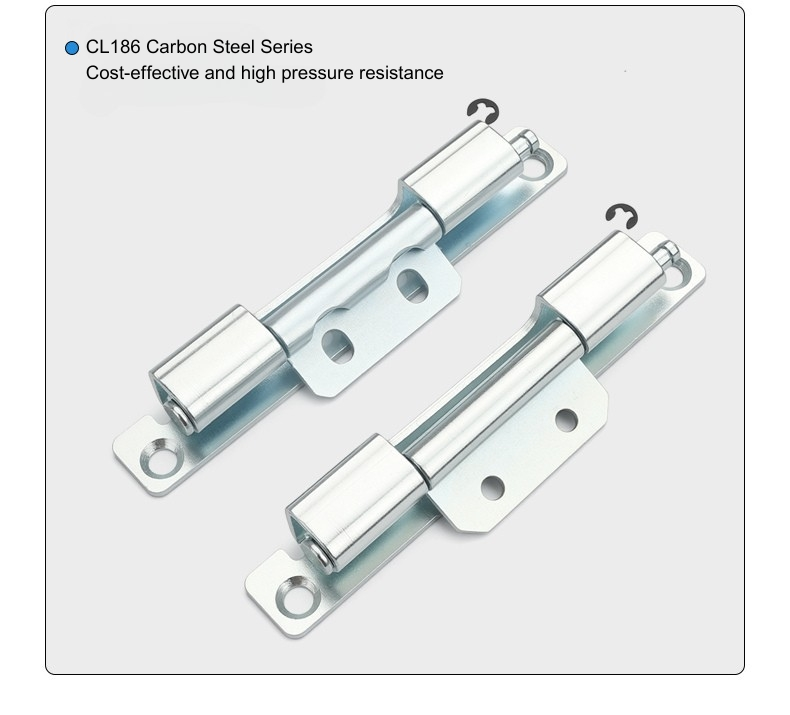

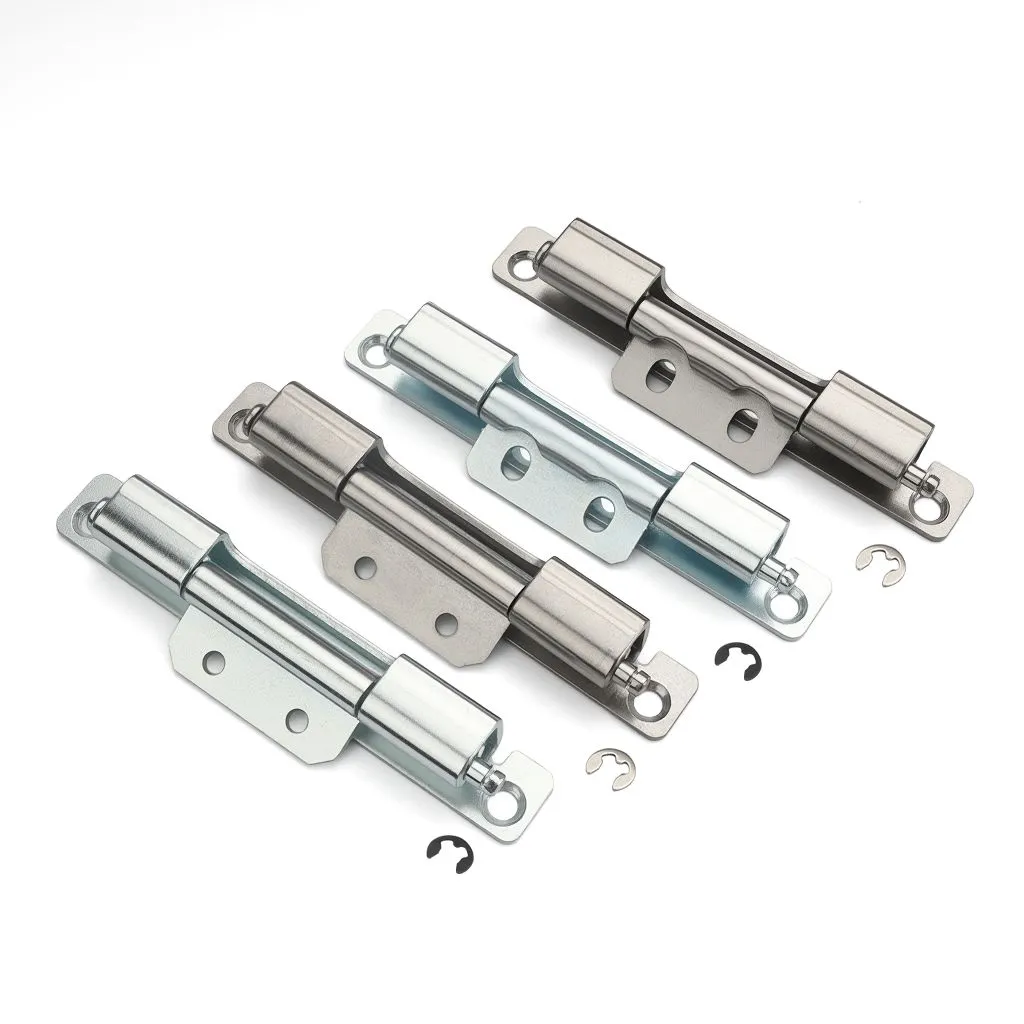

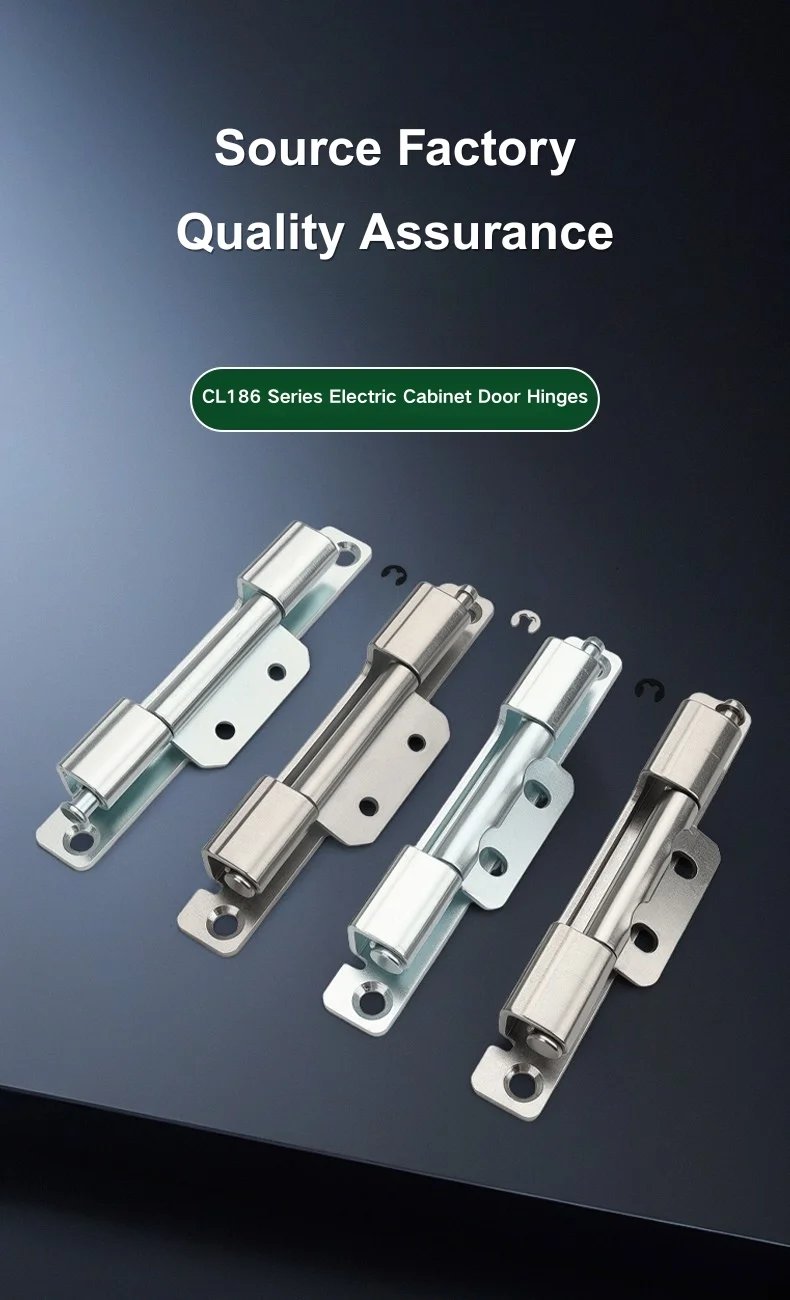

Петля дверцы распределительного устройства выпускается в четырех вариантах: с круглым отверстием из углеродистой стали, с круглым отверстием из нержавеющей стали, с прорезным отверстием из углеродистой стали и с прорезным отверстием из нержавеющей стали. Конструктивные размеры всех четырех одинаковы — единственное отличие — форма крепежных отверстий на крыле. Круглые отверстия фиксируют петлю в заданном положении после привинчивания; Прорези дают некоторое пространство для смещения положения петель перед окончательной затяжкой, что помогает при установке дверей, требующих тщательного выравнивания по уплотнителю или кромке рамы.

Выбор между круглым отверстием и отверстием с прорезью на этом устройстве зависит от рабочего процесса установки. Если положение двери прямолинейное и одинаковое на протяжении всего производственного цикла, можно использовать круглые отверстия. Если есть какие-либо различия в геометрии рамы между блоками или дверь необходимо отрегулировать после первоначальной установки, версия с прорезями делает этот процесс значительно менее трудоемким.

Структура и размеры

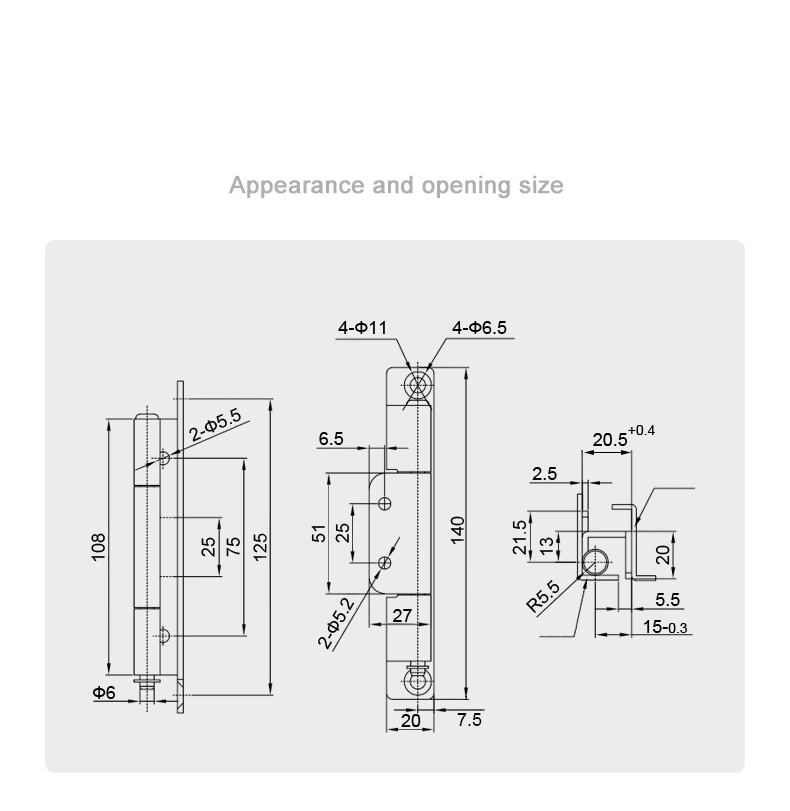

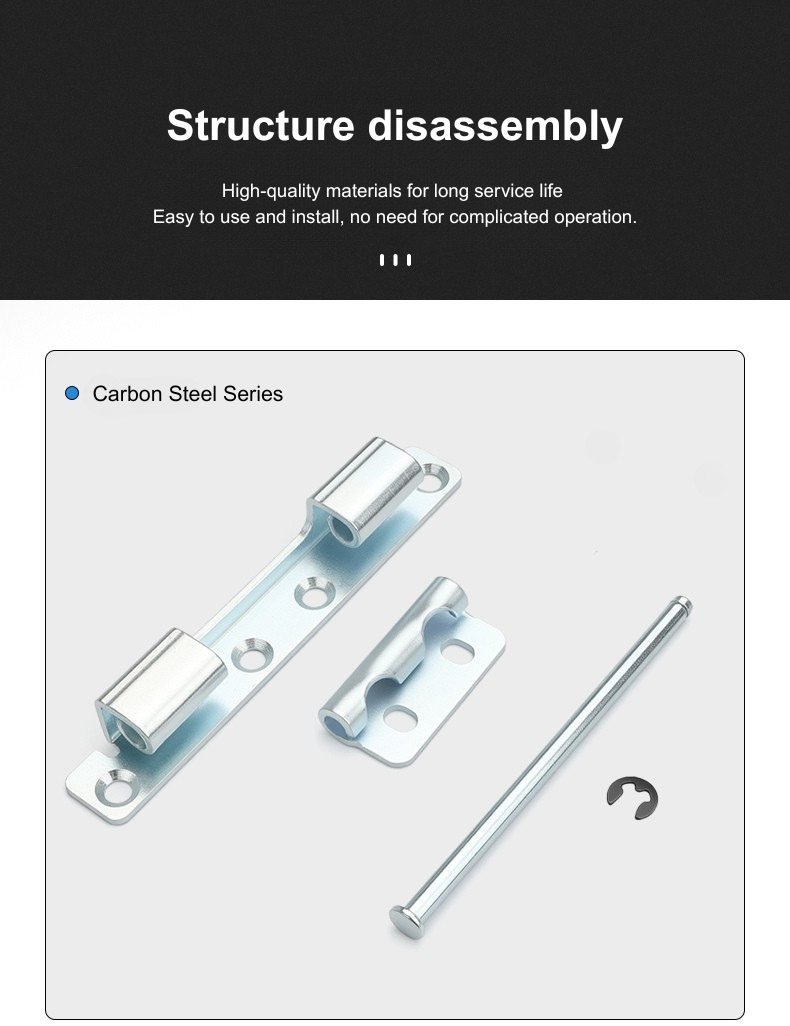

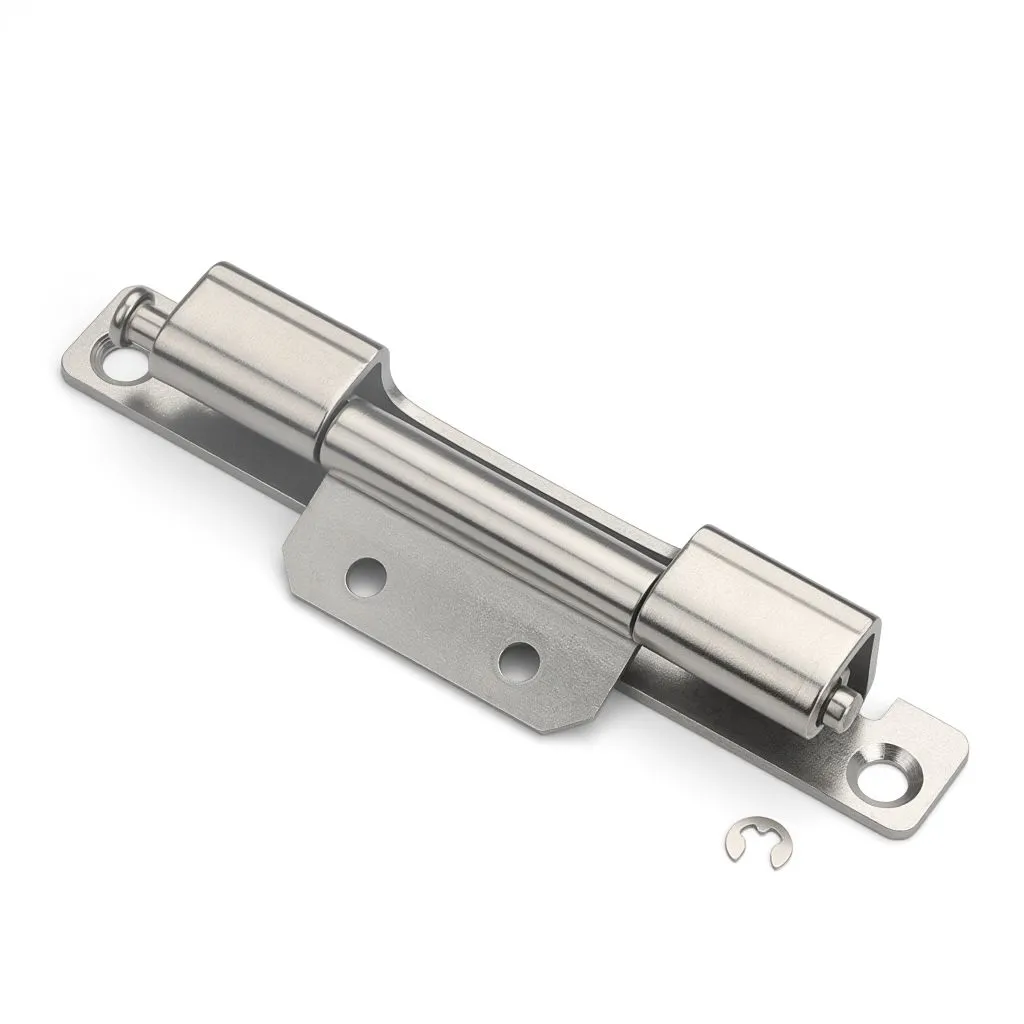

Дверная петля имеет общую высоту 108 мм и общую длину корпуса 125 мм. Внутренний размах между монтажными крыльями 75 мм, центроплан у ствола 25 мм. Диаметр ствола составляет 6 мм, высота монтажного крыла — 140 мм, ширина основания — 20 мм. Расстояние между отверстиями на крыле составляет 51 мм и 25 мм по центру, с 2 крепежными отверстиями диаметром 5,5 мм на боковом профиле.

Зацепление канала рамы на петле дверцы распределительного устройства имеет ширину 20,5 мм (допуск +0,4 мм) и глубину 15 мм (допуск -0,3 мм) с радиусом посадки цилиндра R5,5 мм. Боковой профиль показывает общую высоту контакта 21,5 мм, внутреннюю глубину контакта 13 мм и боковое смещение 5,5 мм с шагом 2,5 мм на входе в канал. Эти размеры определяют геометрию канала рамы, для работы с которой предназначена петля — перед заказом стоит сверить ее со спецификациями рамы вашего шкафа.

Материал и обработка поверхности

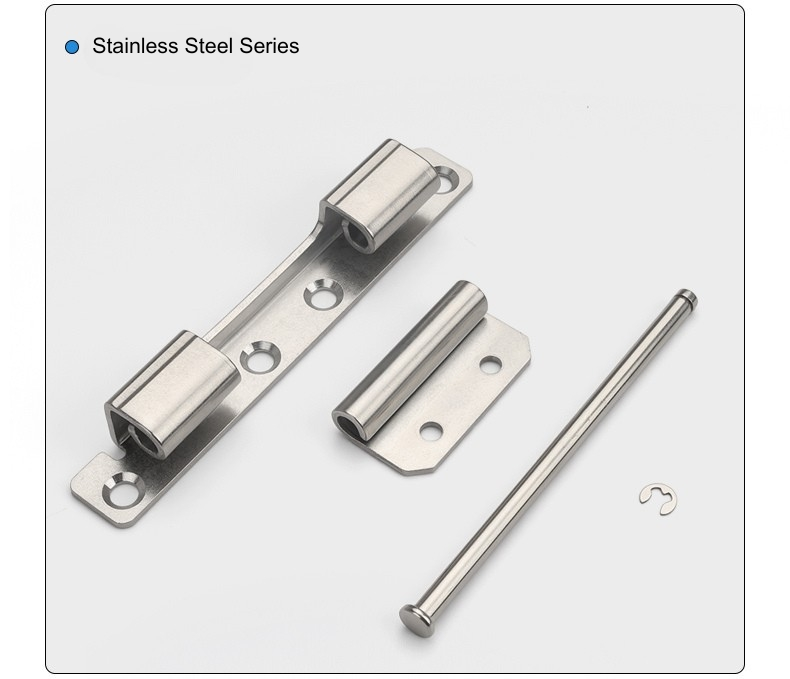

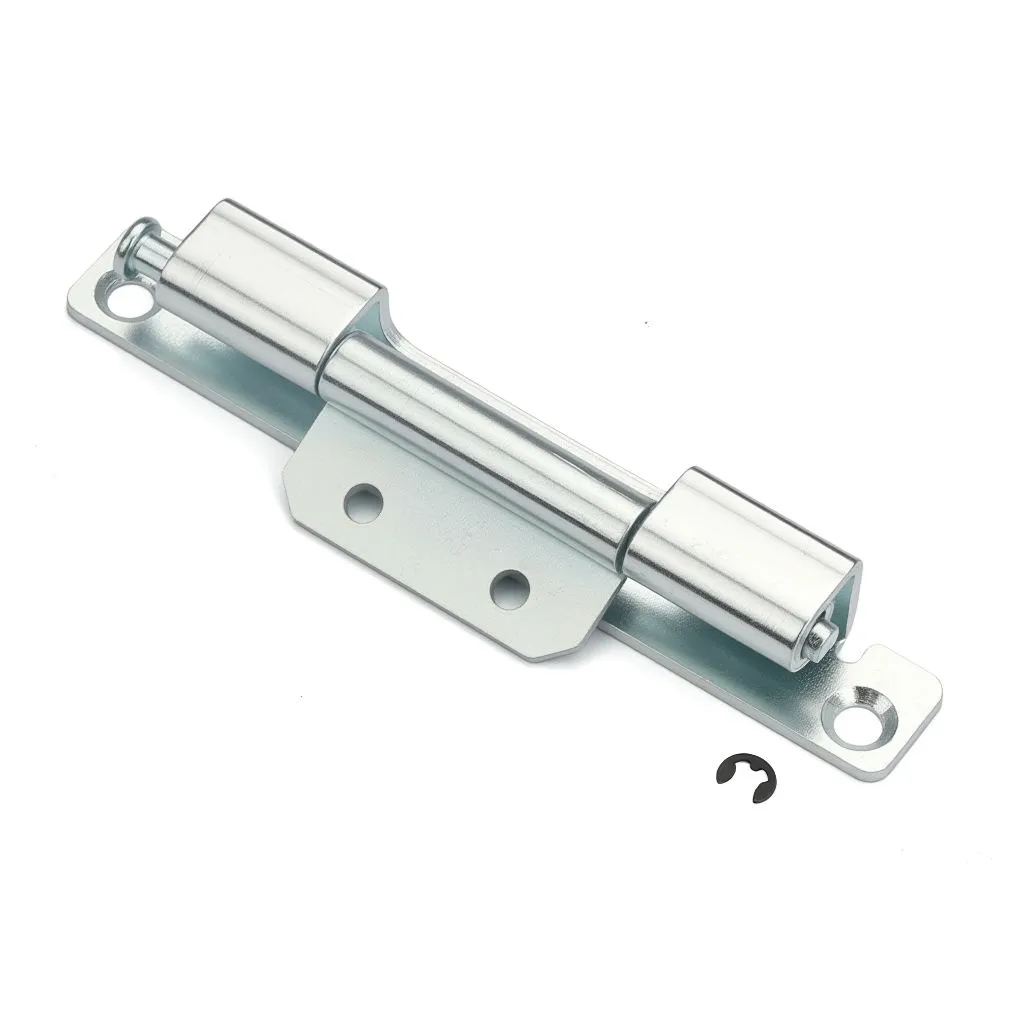

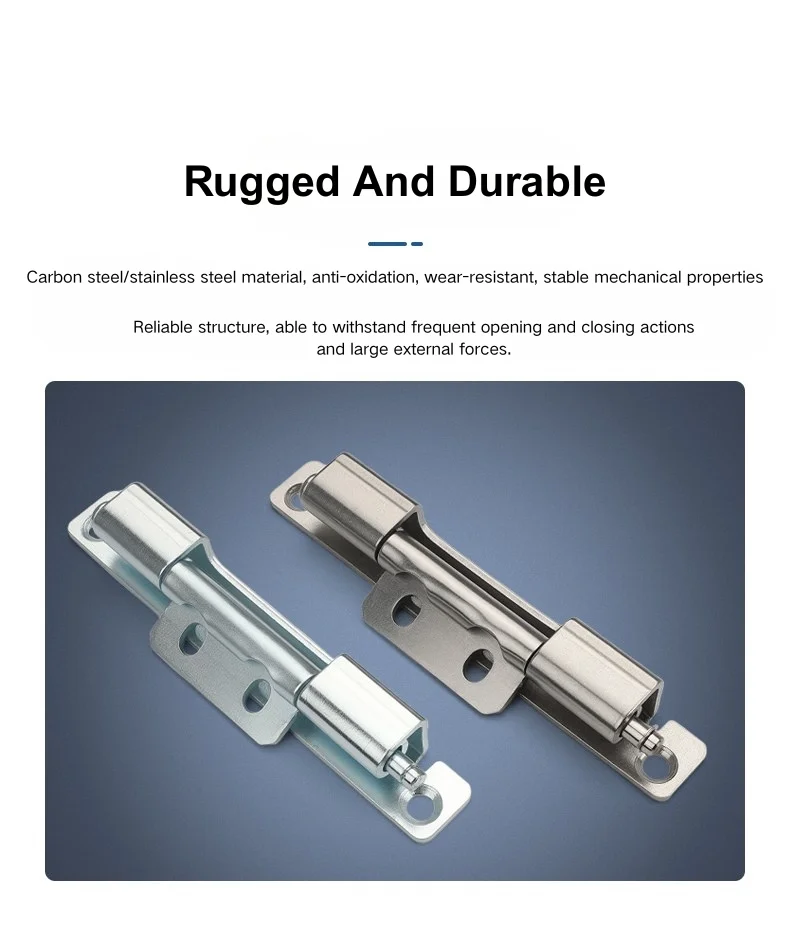

Петля дверцы распределительного устройства доступна из оцинкованной углеродистой стали и нержавеющей стали 304. Версия из углеродистой стали подходит для стандартных внутренних помещений — распределительных щитов, панелей управления и шкафов для оборудования в сухих помещениях или помещениях с кондиционируемым климатом, где подверженность коррозии низкая. Это более экономичный вариант для крупногабаритных шкафов, где условия установки предсказуемы.

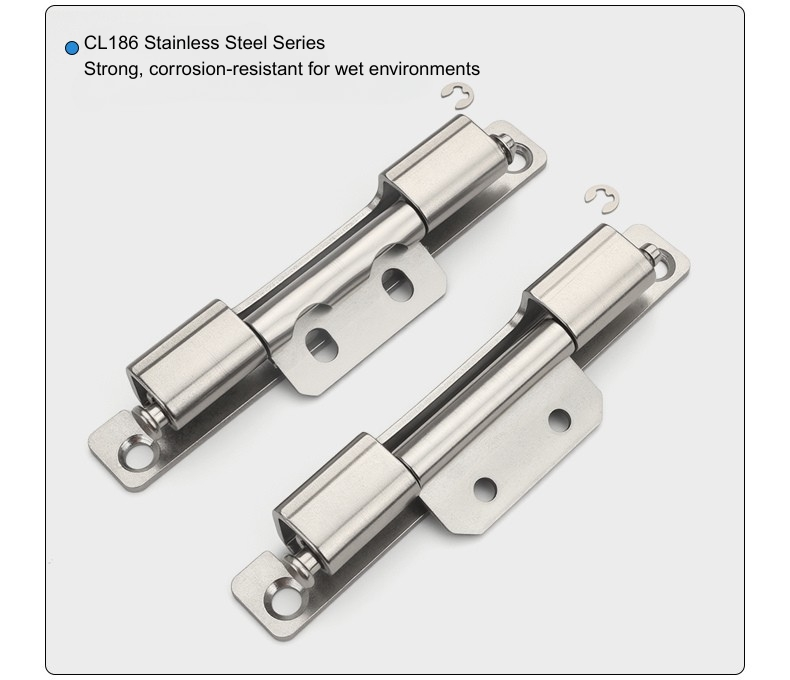

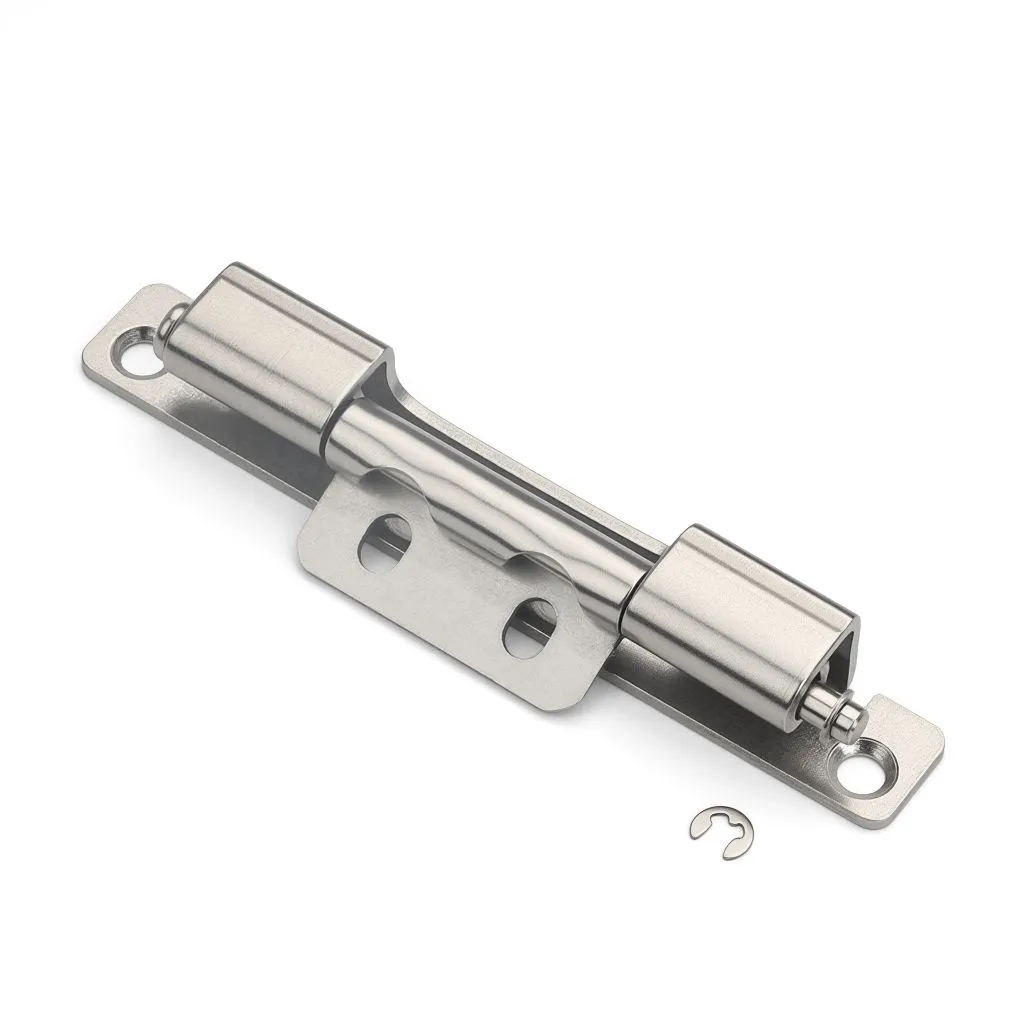

Дверная петля из нержавеющей стали — правильный выбор для открытых распределительных устройств, влажных подсобных помещений, береговых установок или любого другого применения, где корпус будет подвергаться воздействию влаги в течение всего срока службы. Нержавеющая сталь также имеет тенденцию указываться, когда стандарт отделки шкафа требует единообразного внешнего вида поверхности всего оборудования, поскольку она сохраняет свой внешний вид лучше, чем оцинкованная сталь, с течением времени в сложных условиях.

Часто задаваемые вопросы

Вопрос 1: Какие варианты доступны для CL186?

Модель CL186 выпускается в четырех вариантах: из углеродистой стали с круглыми отверстиями, из нержавеющей стали с круглыми отверстиями, из углеродистой стали с прорезями и из нержавеющей стали с прорезями. Все они имеют одинаковые размеры кузова и геометрию зацепления каналов рамы.

В2: В чем разница между версиями с круглыми отверстиями и прорезями?

Версия с круглым отверстием фиксирует петлю в заданном положении после привинчивания. Версия с прорезями позволяет регулировать монтажное положение перед окончательной затяжкой, что полезно, когда необходимо точно отрегулировать выравнивание двери во время установки или когда геометрия рамы разных шкафов различается.

В3: Как устанавливается CL186?

CL186 крепится винтами. Монтажная створка крепится к дверному полотну с помощью предусмотренных отверстий, а корпус петли входит в паз каркаса шкафа. Для этой модели сварка не требуется.

Вопрос 4: Каковы основные размеры CL186?

Общая высота CL186 составляет 108 мм, длина корпуса 125 мм и внутренний пролет 75 мм. Диаметр ствола 6 мм. Монтажное крыло имеет высоту 140 мм и базу 20 мм. Ширина канала рамы 20,5 мм (+0,4 мм), глубина 15 мм (-0,3 мм).

В5: Какой материал мне следует выбрать для наружных ограждений?

Версия из нержавеющей стали является правильным выбором для установки на открытом воздухе, во влажной среде или везде, где устойчивость к коррозии является долгосрочным требованием. Версия из оцинкованной углеродистой стали подходит для стандартных шкафов внутреннего применения.

В6: Является ли CL186 скрытой петлей?

Да — дверная петля распределительного устройства CL186 находится внутри канала рамы шкафа, когда дверь закрыта, не оставляя видимого оборудования на внешней поверхности двери. Корпус петли полностью утоплен в профиль рамы.

В7: Можно ли снять дверь после установки?

Да. CL186 представляет собой съемную петлю: дверь можно снять с профиля рамы без инструментов, как только петля отсоединится. Это делает его практичным для линий сборки шкафов и обслуживания на местах, где необходимо периодическое снятие дверей.

В8: Для каких типов шкафов подходит CL186?

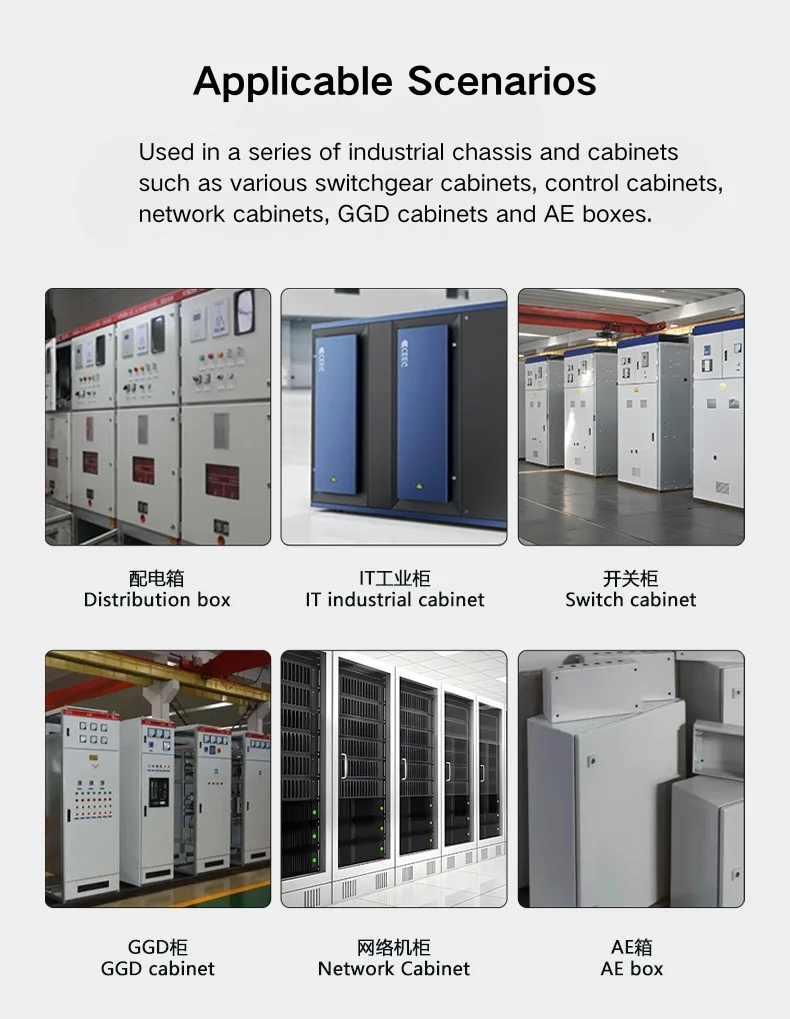

Скрытая петля CL186 используется в распределительных шкафах, электрораспределительных коробках, дверях шкафов управления и корпусах промышленного оборудования — везде предпочтительна съемная скрытая петля с чистым внешним профилем.
