Приварной шарнир парламентского шарнира

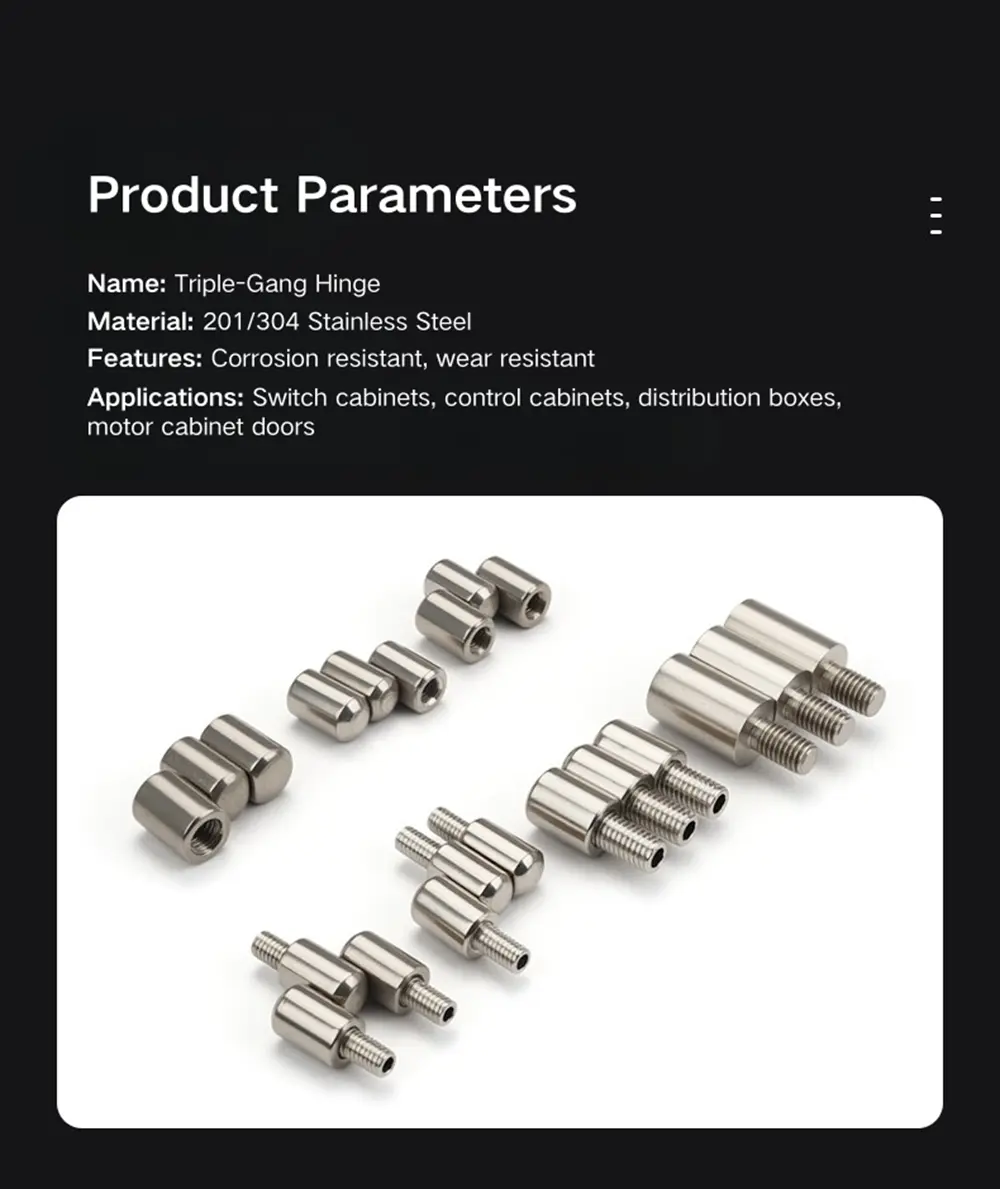

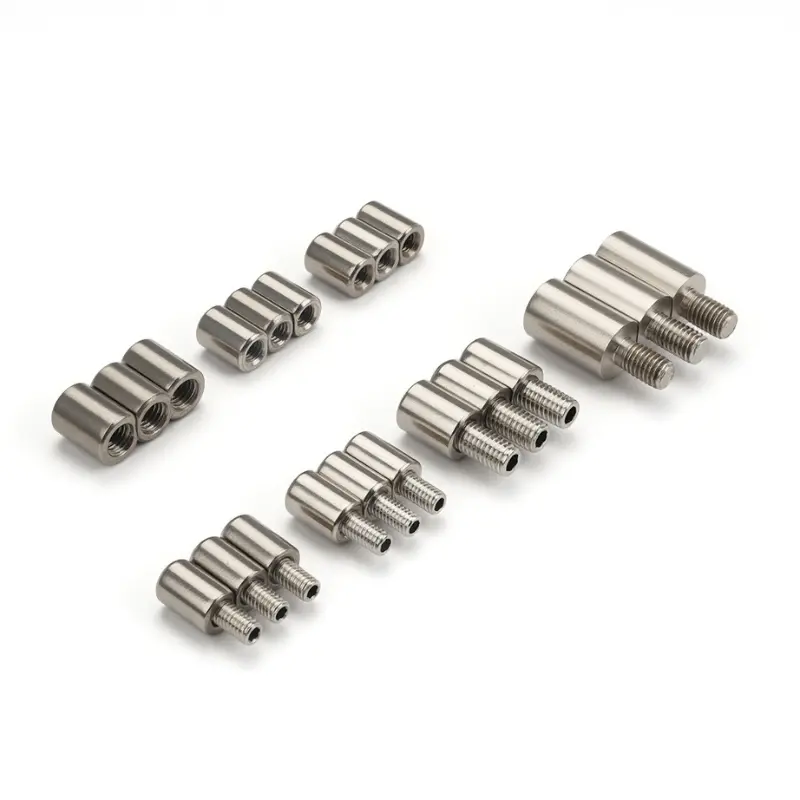

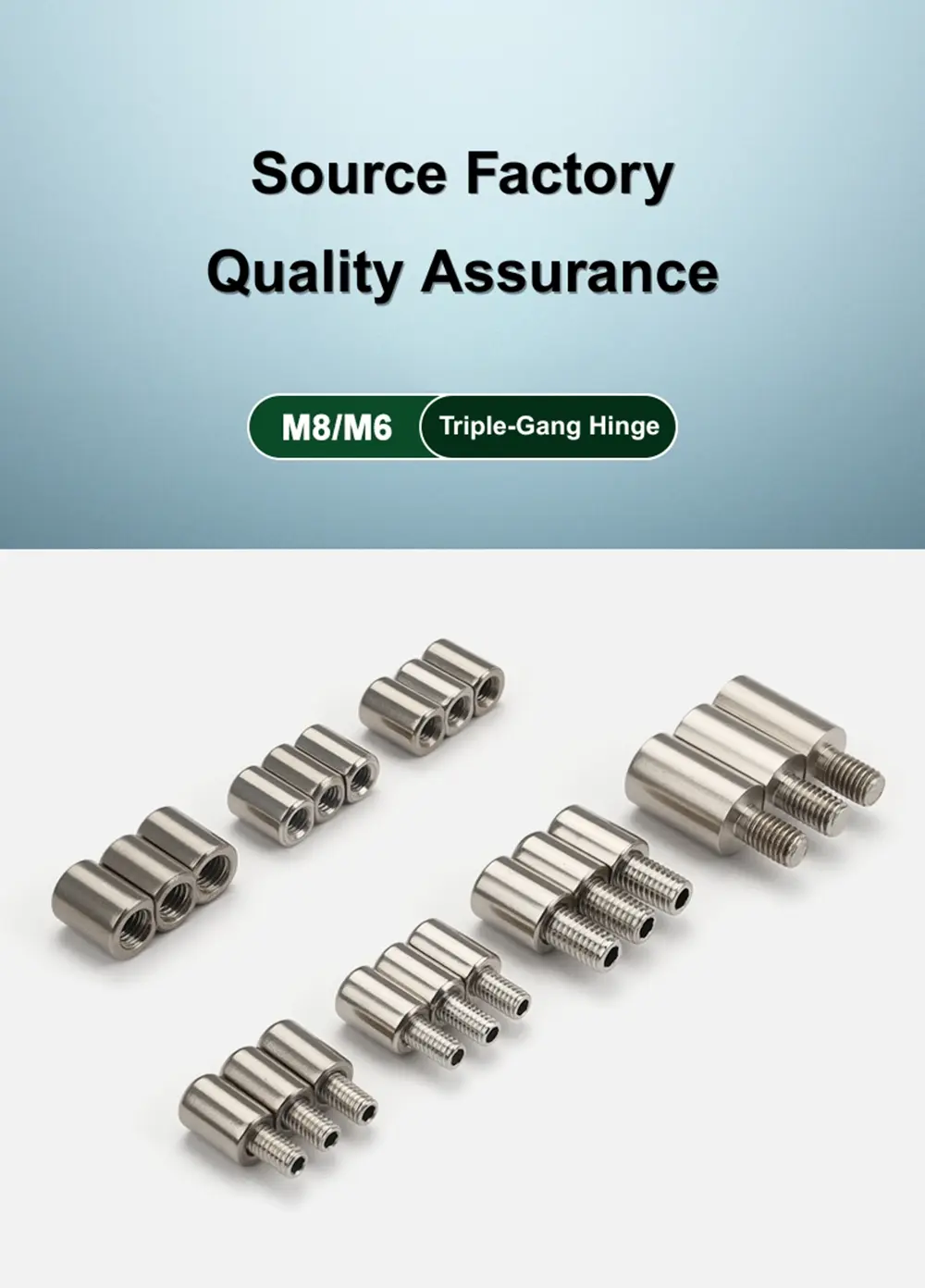

Для оптовых поставщиков панельных дверных петель от Yitai Lock приварная шарнирная петля парламента поставляется в одиннадцати вариантах, охватывающих типы внутренней и внешней резьбы, размеры M6 и M8, конфигурации со встроенными и съемными штифтами, а также из нержавеющей стали 201 и 304. Интегрированный тип имеет фиксированный штифт, подходящий для постоянной установки; Съемный тип оснащен штифтом с боковым выходом, который можно вытащить, чтобы снять дверь без инструментов, что является более распространенным выбором для шкафов, которые требуют периодического снятия двери во время обслуживания или установки.

Модель продукта	Поверхностный шарнир M8/10/12/14/16
Материал	Железо/нержавеющая сталь 201/нержавеющая сталь 304
можно выбрать цвет	Нержавеющая сталь/черный
Использование	Подходит для различных типов распределительных шкафов, коробок управления и т. д.

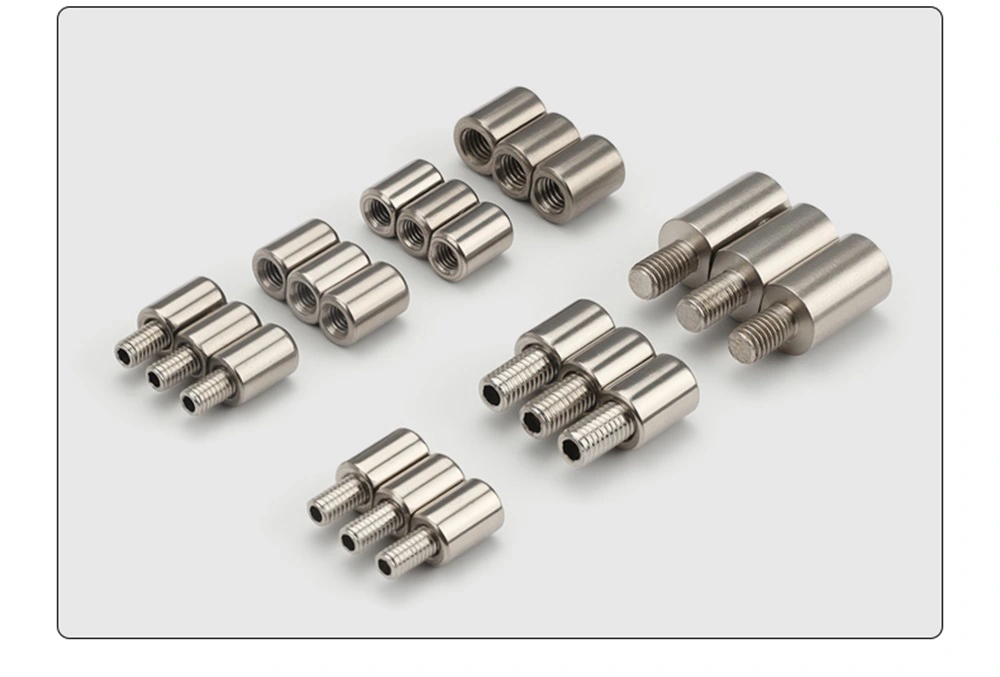

Варианты моделей и типы резьбы

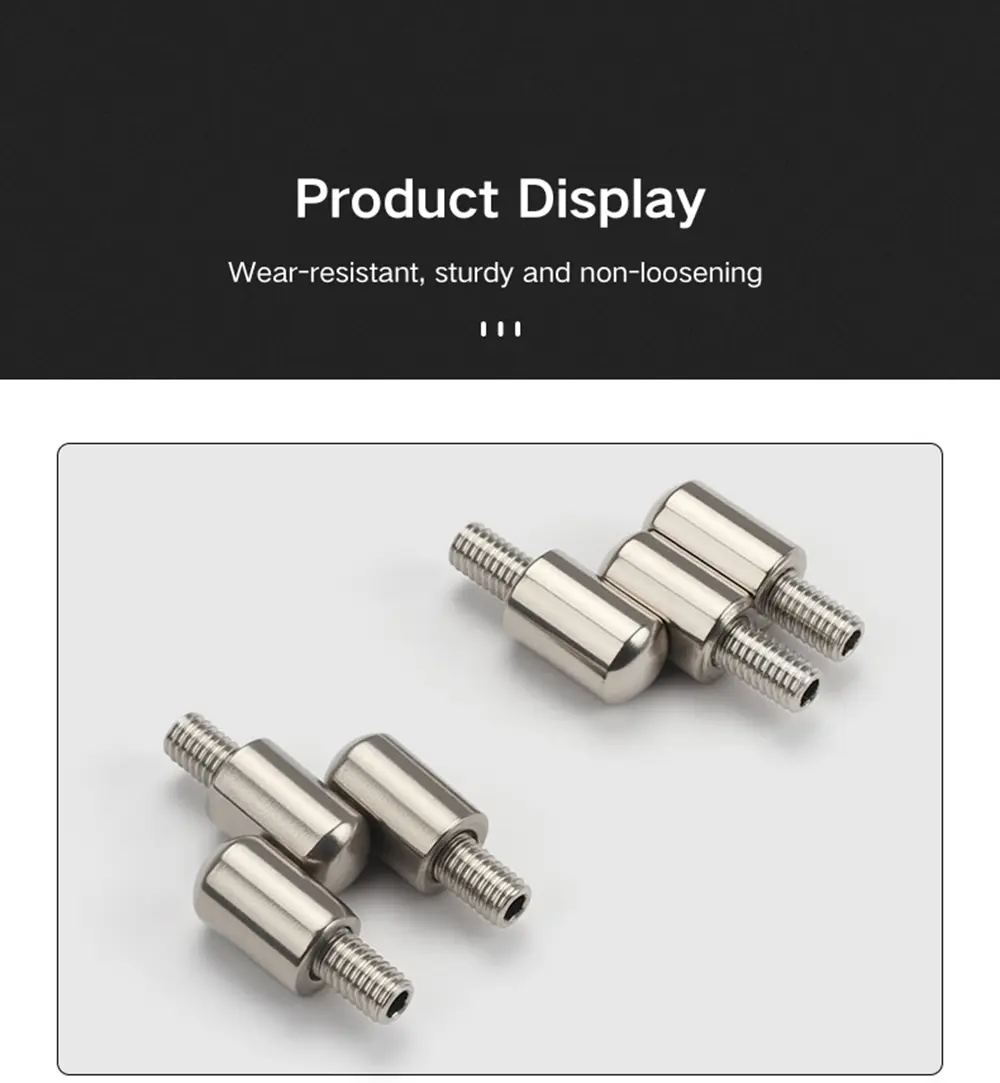

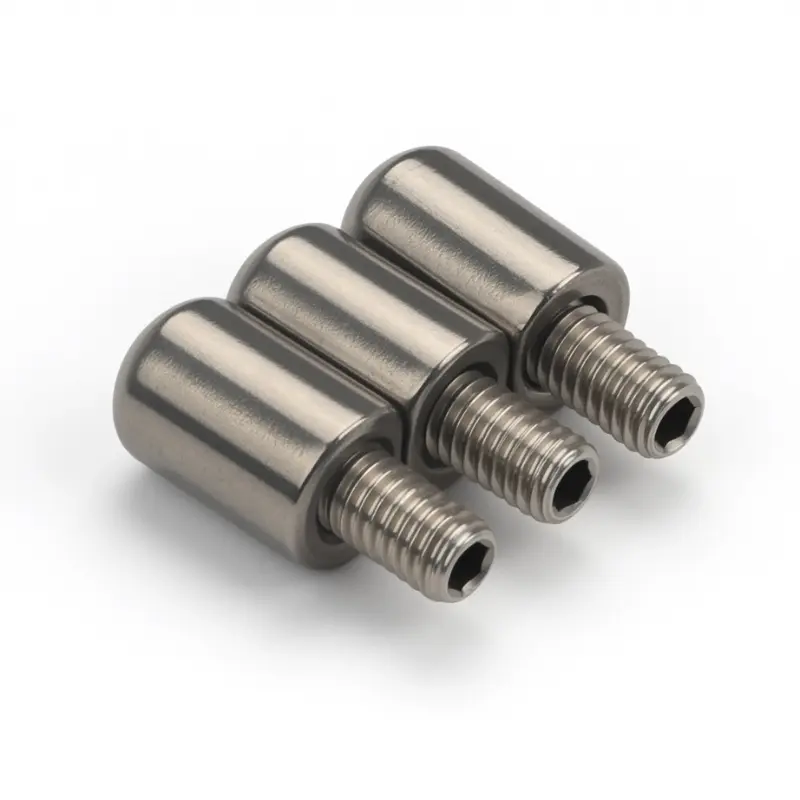

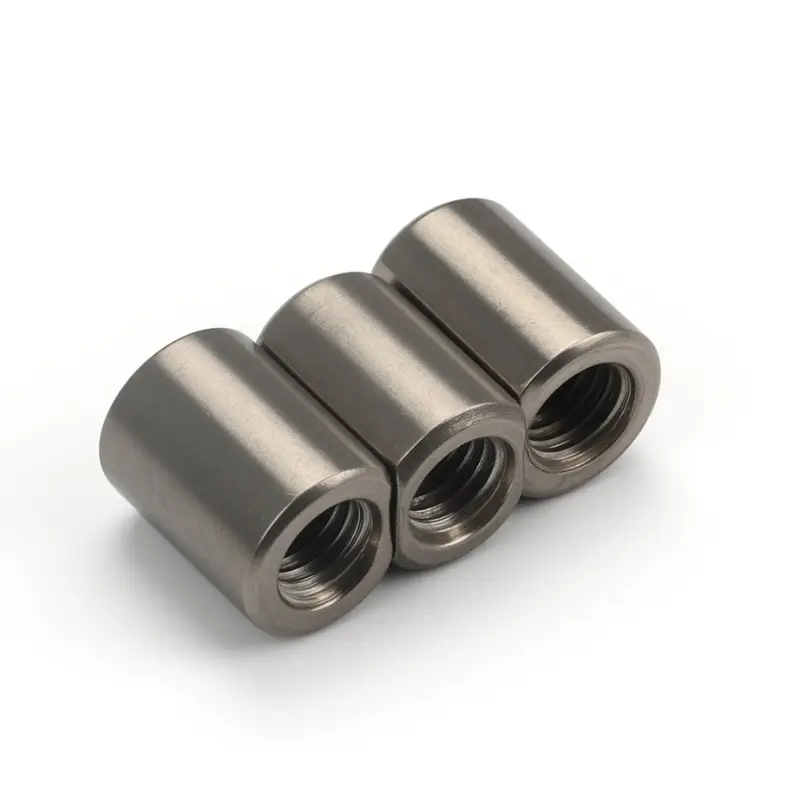

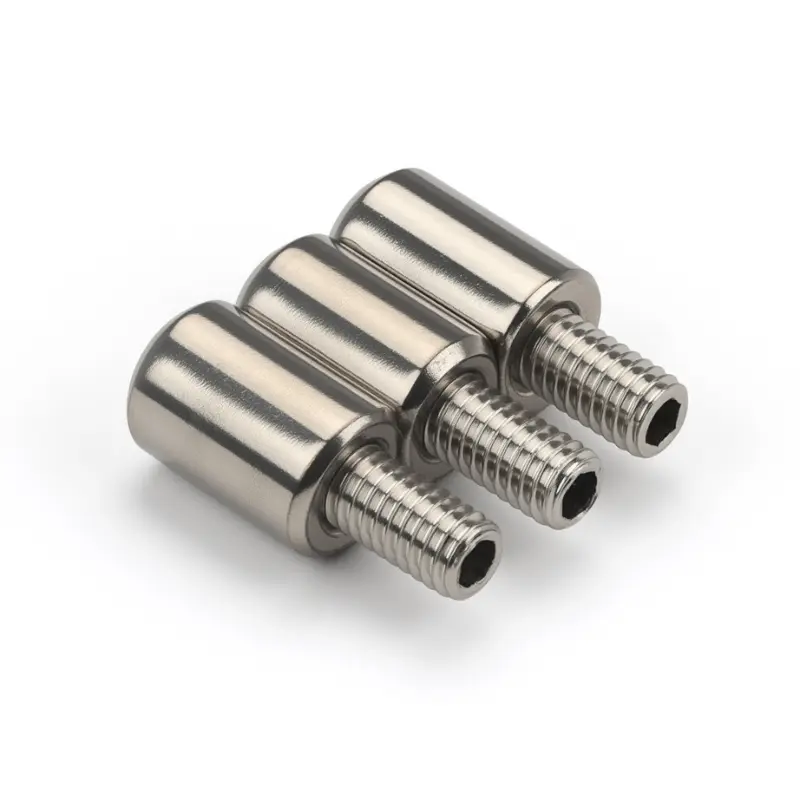

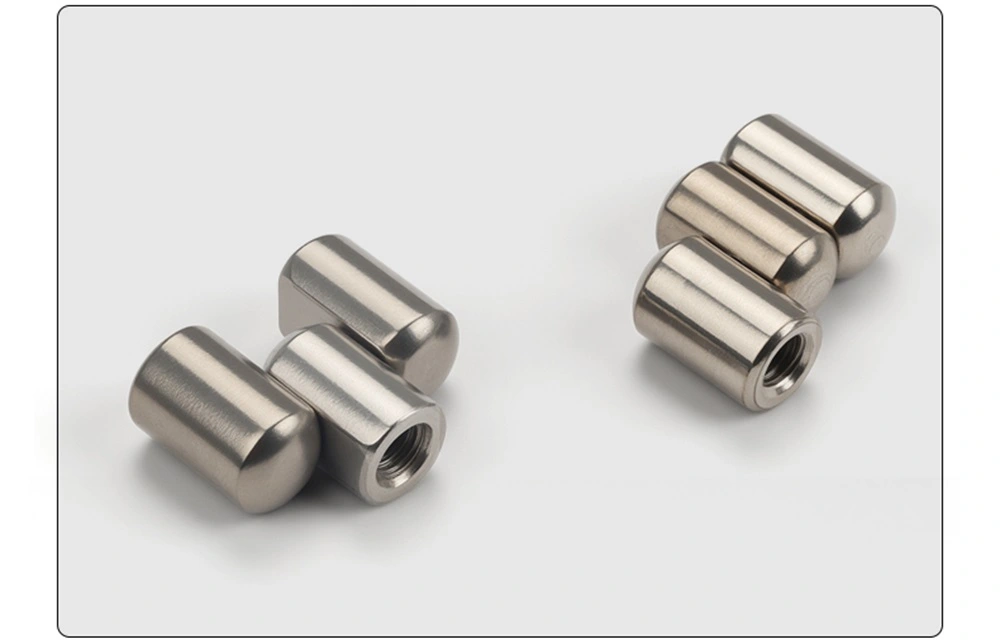

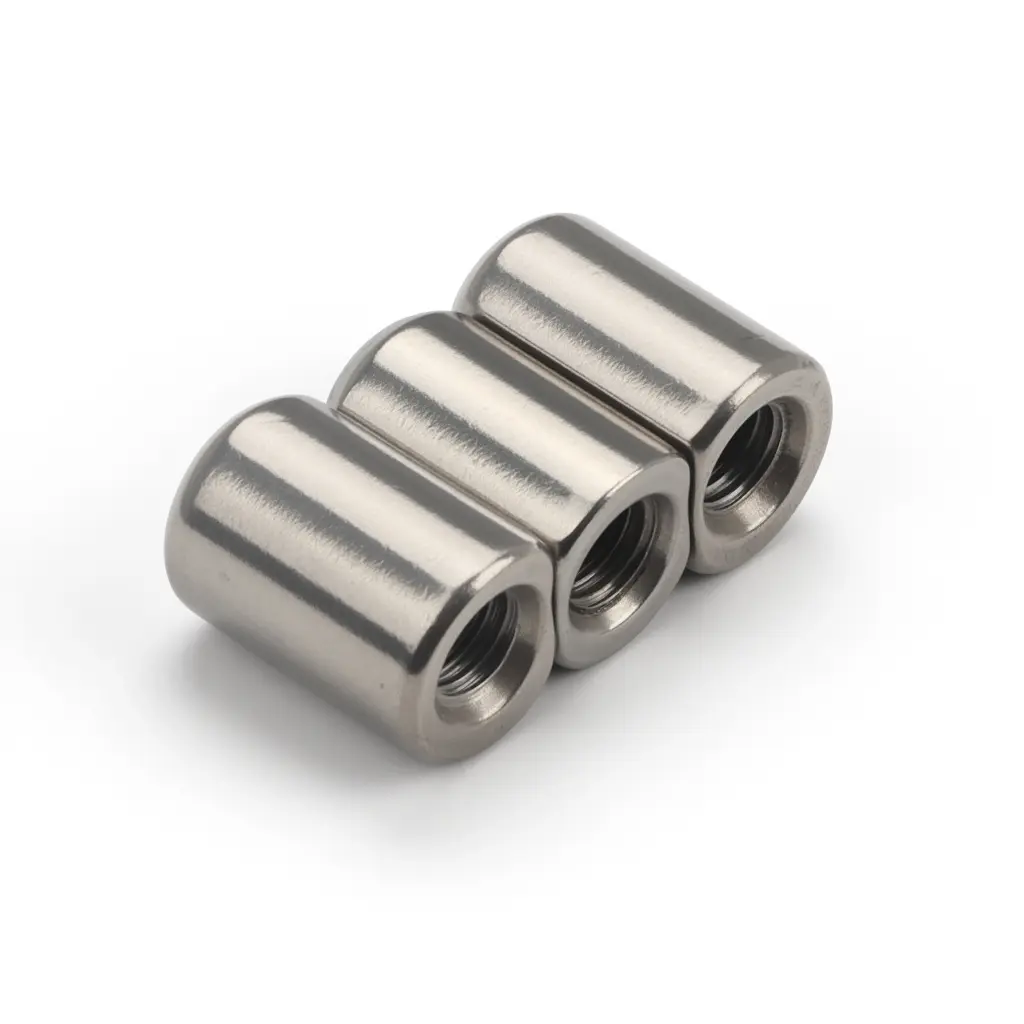

Приварная парламентская шарнирная петля предлагается с внутренней и внешней резьбой для размеров M6 и M8. Тип с внешней резьбой имеет выступающую резьбовую шпильку на монтажном конце, которая ввинчивается непосредственно в резьбовое отверстие в дверной панели или раме. Тип внутренней резьбы имеет резьбовое гнездо на монтажном конце, в которое можно вставить болт со стороны панели. Оба соединяются с монтажной поверхностью посредством резьбы, а затем фиксируются сваркой для обеспечения постоянной и устойчивой установки.

В линейке петель тип со встроенной внешней резьбой M6 и тип со встроенной внутренней резьбой M6 представляют собой варианты с фиксированным штифтом — штифт является частью корпуса петли и не может быть удален. Все остальные варианты являются съемными, с боковым отверстием в стволе, которое позволяет выдвинуть штифт, когда дверь нужно снять. Вариант с внешней резьбой M8×16 — это самый длинный вариант шпильки в линейке, подходящий для панелей с большей монтажной глубиной.

Структура и размеры

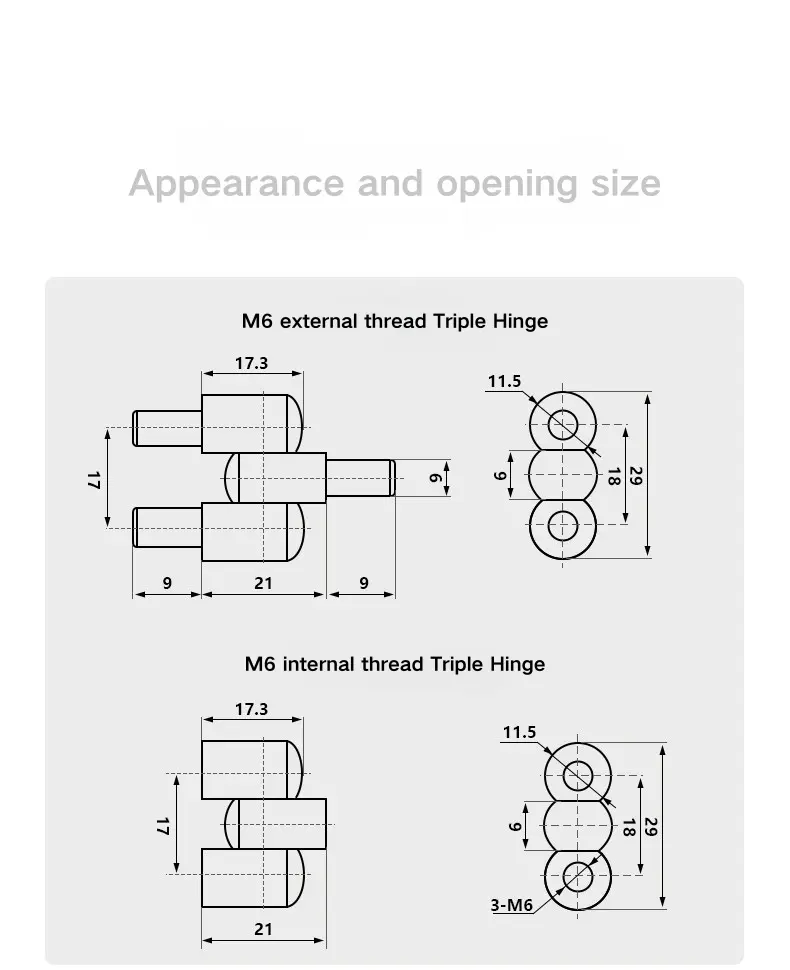

Приварной шарнирный шарнир парламента M6 имеет общую длину 17,3 мм с размахом центрального цилиндра 21 мм. Версия с внешней резьбой добавляет удлинители шпилек по 9 мм на каждом конце, что дает общий разброс 39 мм. Общая высота тройного ствола составляет 29 мм по трем секциям 9 мм, 18 мм и верхнему кулаку, ширина ствола 11,5 мм и диаметр штифта 6 мм.

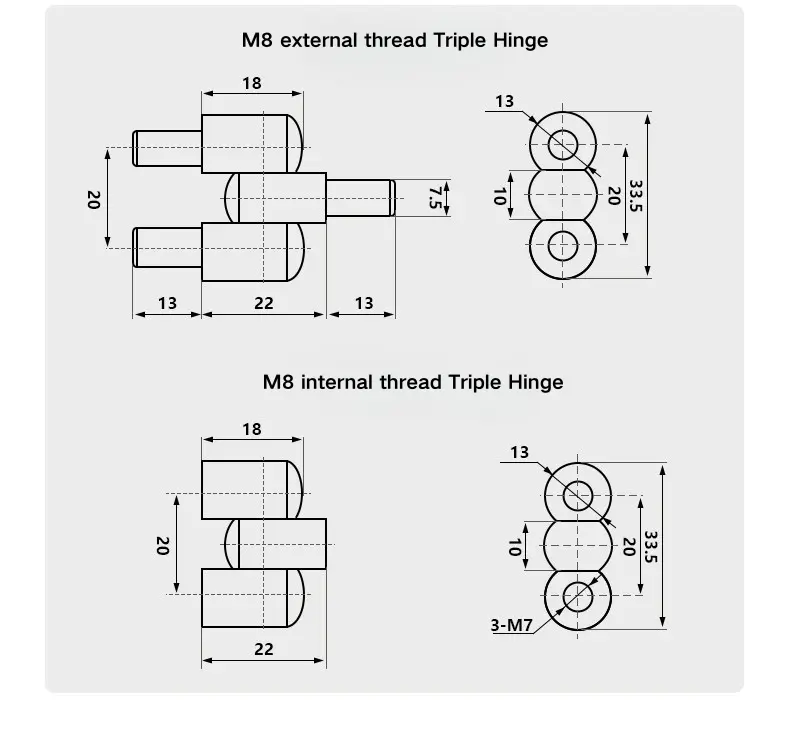

Поворотная петля M8 пропорционально больше: длина корпуса 18 мм и центральный пролет 22 мм. В версии с внешней резьбой добавлены удлинители шпилек по 13 мм с каждой стороны, что обеспечивает общее расстояние 48 мм. Общая высота тройного ствола составляет 33,5 мм по трем секциям — 10 мм, 20 мм и верхнему кулаку — с шириной ствола 13 мм и диаметром штифта 7,5 мм. В варианте с внутренней резьбой M8 используются резьбовые головки 3×M7.

Установка и конфигурация контактов

Приварная шарнирная петля парламента устанавливается путем ввинчивания шпильки или гнездового конца в точку крепления дверной панели или рамы, а затем сварки для постоянной фиксации положения. Такое сочетание резьбового соединения и сварки обеспечивает надежное крепление, которое выдерживает как вращательную нагрузку при движении двери, так и любые боковые нагрузки на петлю во время использования.

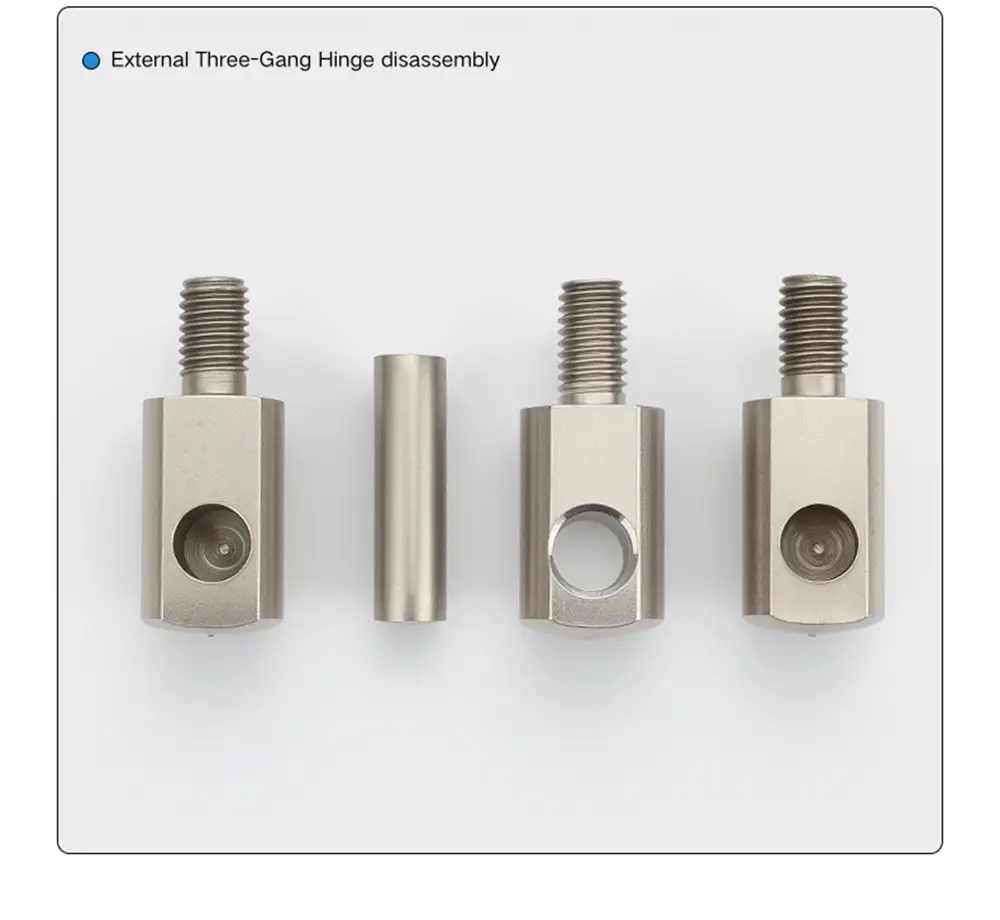

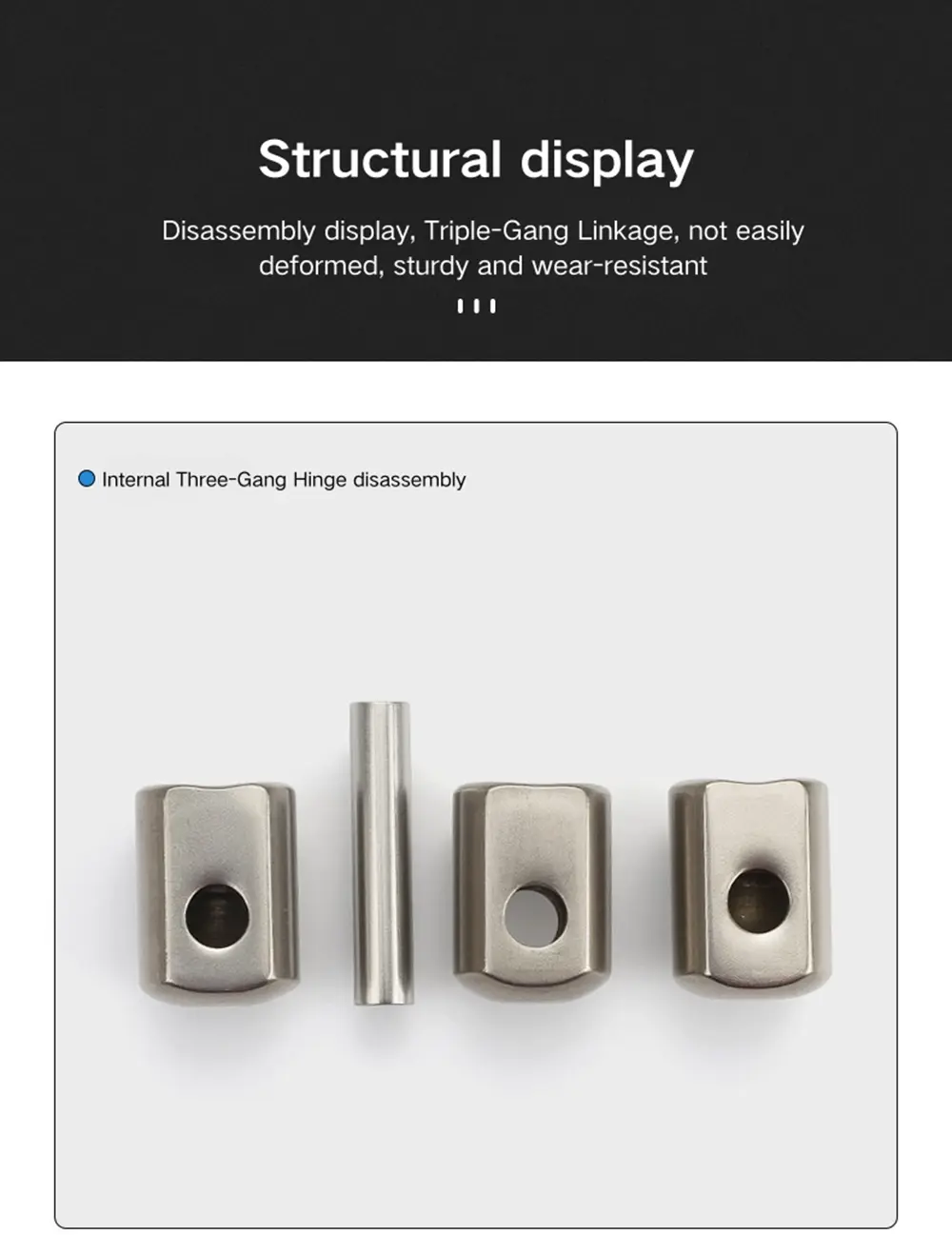

В съемных версиях этого устройства штифт выходит через боковое отверстие в корпусе ствола, и его можно вытащить, чтобы отсоединить дверь от рамы, не нарушая приварного крепления. Интегрированные версии не имеют бокового отверстия; штифт закреплен внутри ствола, а петля не предназначена для снятия двери. Выбор между встроенным и съемным зависит от того, потребуется ли снятие двери в течение срока службы шкафа.

Материал и обработка поверхности

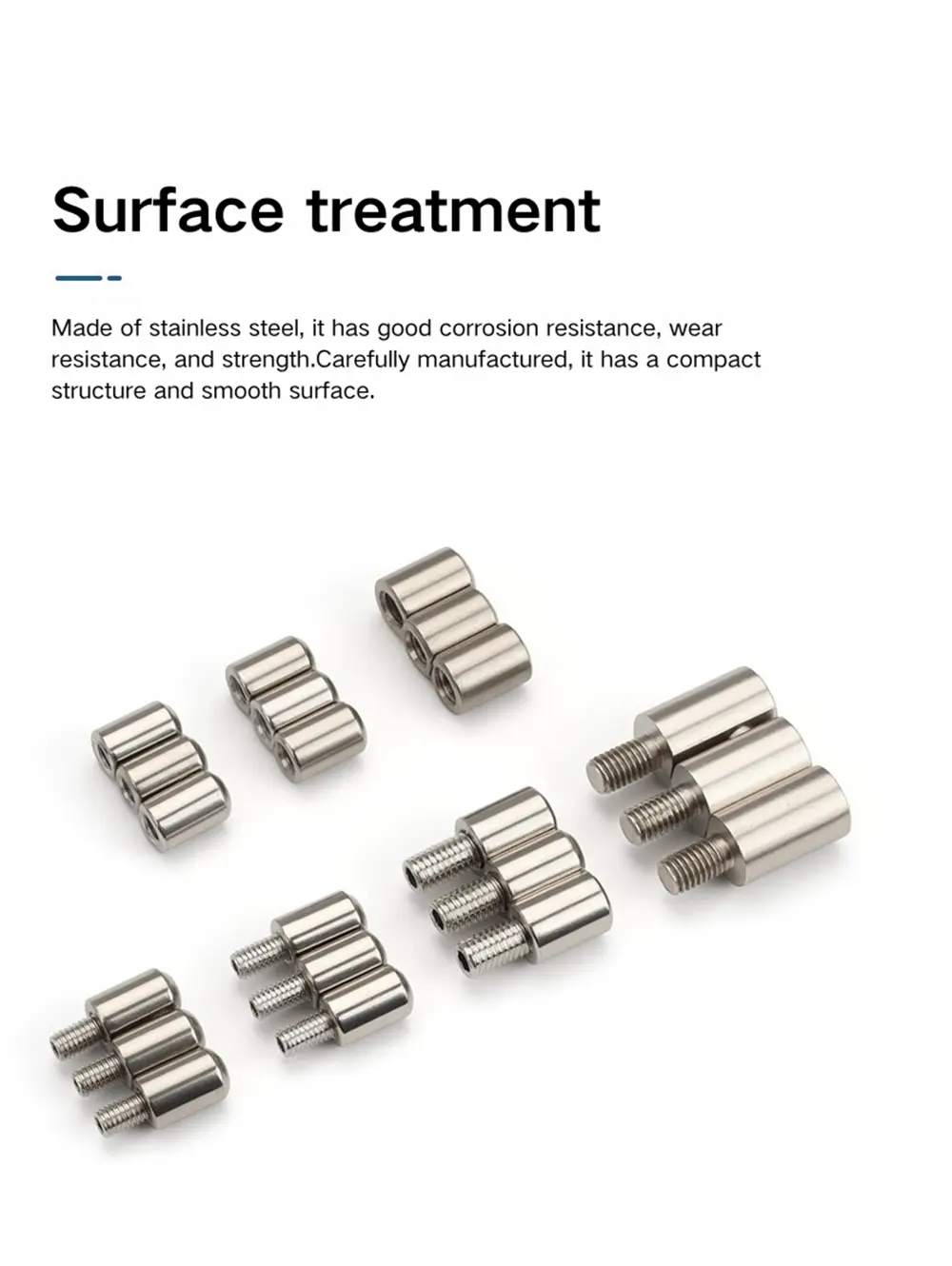

Этот модуль доступен из нержавеющей стали 201 и 304, оба обработаны вибрационной полировкой. Процесс вибрационной полировки удаляет заусенцы и острые края и обеспечивает равномерную матовую поверхность с низким блеском — это не матовая или зеркальная поверхность. Оба сорта после полировки выглядят одинаково; разница в коррозионной стойкости.

Нержавеющая сталь 201 обеспечивает достойную коррозионную стойкость для применения внутри силовых шкафов и распределительных панелей в умеренных условиях и является более экономичным вариантом во всем диапазоне. Приварной шарнирный шарнир парламента из нержавеющей стали 304 — лучший выбор для наружных ограждений, влажных сред или установок, где долгосрочная устойчивость к коррозии является жестким требованием. Оба доступны для большинства комбинаций размеров резьбы и конфигураций штифтов в ассортименте.

Часто задаваемые вопросы

В1: Какие варианты доступны в этой линейке петель?

Ассортимент включает одиннадцать вариантов: внутренняя и внешняя резьба размеров M6 и M8, из нержавеющей стали 201 и 304, со встроенными и съемными штифтами. Внешняя резьба M8×16 также доступна в виде удлиненной шпильки для более глубокого монтажа на панели.

В2: В чем разница между встроенным и съемным типами?

Интегрированный тип имеет фиксированный штифт — его нельзя снять, а петля не предназначена для демонтажа двери. Отъемный тип имеет боковое выходное отверстие в стволе; штифт выдвигается, позволяя снять дверь с рамы без использования инструментов и нарушения сварного крепления.

В3: В чем разница между внутренней и внешней резьбой?

Версия с внешней резьбой имеет выступающую шпильку, которая ввинчивается в резьбовое отверстие в панели или раме. Версия с внутренней резьбой имеет резьбовое гнездо, в которое можно вставить болт со стороны панели. Затем оба привариваются после нарезания резьбы для постоянной установки.

В4: Как устанавливается эта петля?

Установка включает в себя ввинчивание шпильки или гнезда в точку крепления дверной панели или рамы, а затем сварку для постоянной фиксации петли. Комбинация резьбового соединения и сварки обеспечивает устойчивость петли как при вращательной нагрузке на дверь, так и при боковых нагрузках.

Вопрос 5: Каковы основные размеры версий M6 и M8?

Корпус приварной парламентской шарнирной петли M6 имеет длину 17,3 мм, центральный пролет 21 мм и диаметр штифта 6 мм. Тройной ствол имеет высоту 29 мм и ширину 11,5 мм. Версия M8 имеет корпус диаметром 18 мм, центральный размах 22 мм, диаметр штифта 7,5 мм и высоту ствола 33,5 мм при ширине 13 мм.

В6: Что такое вибрационная полировка?

Вибрационная полировка — это галтовочный процесс, который удаляет заусенцы и острые края с поверхности детали, создавая равномерную матовую поверхность с низким блеском. Это не матовая или зеркальная поверхность. Обе версии этой петли из нержавеющей стали 201 и 304 проходят один и тот же процесс вибрационной полировки.

В7: Какую марку нержавеющей стали мне выбрать?

Нержавеющая сталь 201 подходит для стандартных силовых шкафов и распределительных панелей внутри помещений, где воздействие коррозии умеренное. Нержавеющая сталь 304 — лучший выбор для наружных кожухов, сред с высокой влажностью или установок, где долговременная коррозионная стойкость является жестким требованием.
