Петля шкафа с изгибом на 90 градусов

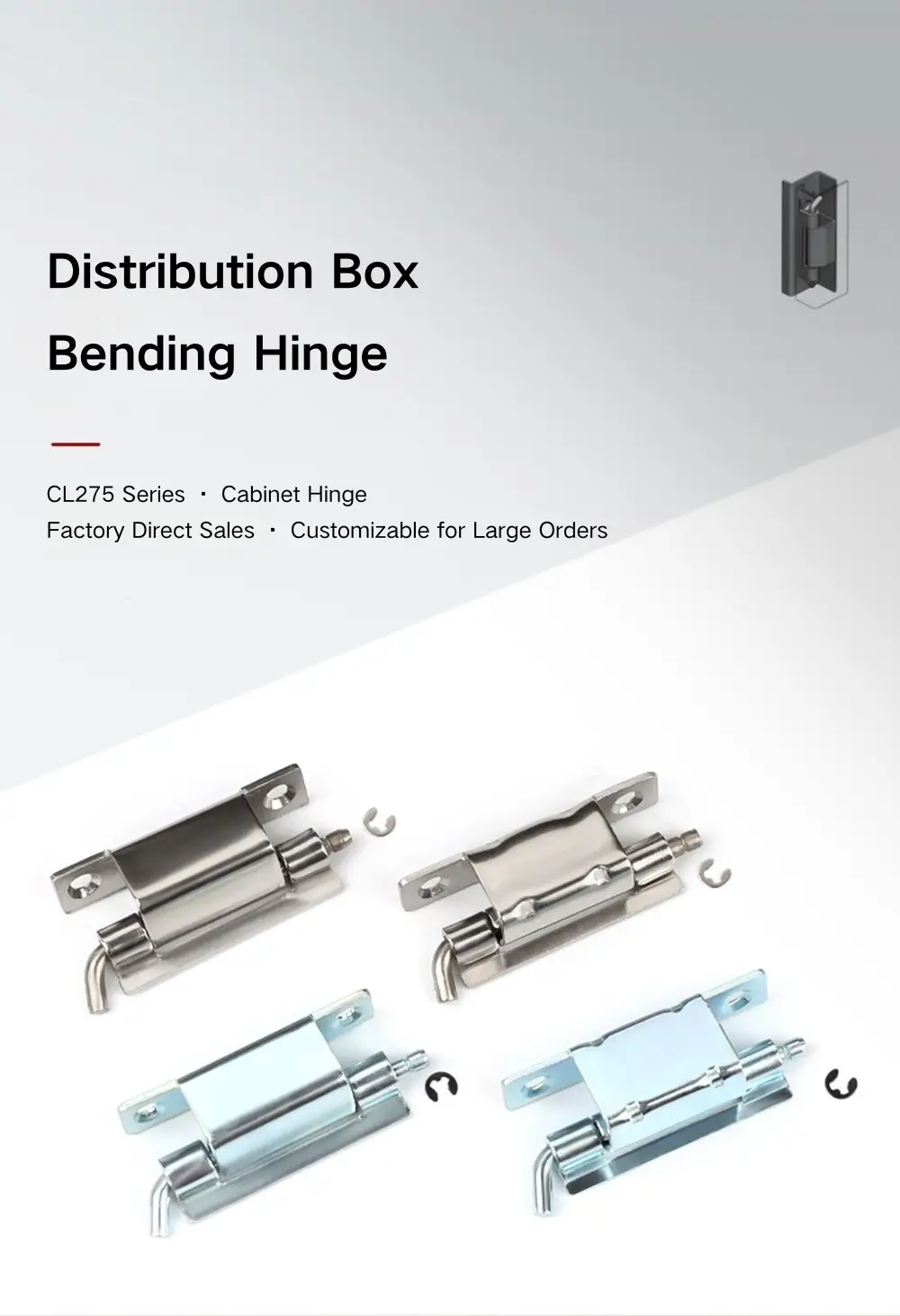

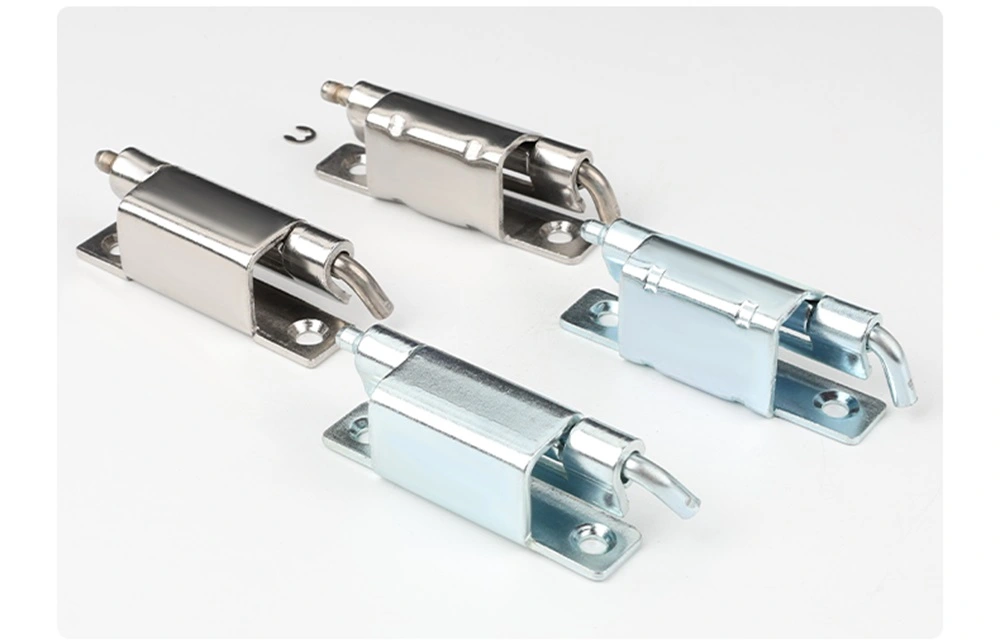

Для покупателей, приобретающих скрытые петли для корпуса от Yitai Lock, серия шарниров для шкафа с изгибом на 90 градусов CL275 обеспечивает два угла открытия для трех моделей — 120 ° на CL275-1 и 90 ° на CL275-2 и CL275-3. CL275-2 и CL275-3 имеют одинаковую площадь основания по горизонтали, но различаются боковыми размерами, поэтому выбор между ними зависит от конкретной геометрии дверной панели и рамы вашего шкафа. Во всех трех используется ствол диаметром 5 мм с открытым стопорным кольцом диаметром 4 мм для фиксации штифта.

Варианты модели и размеры

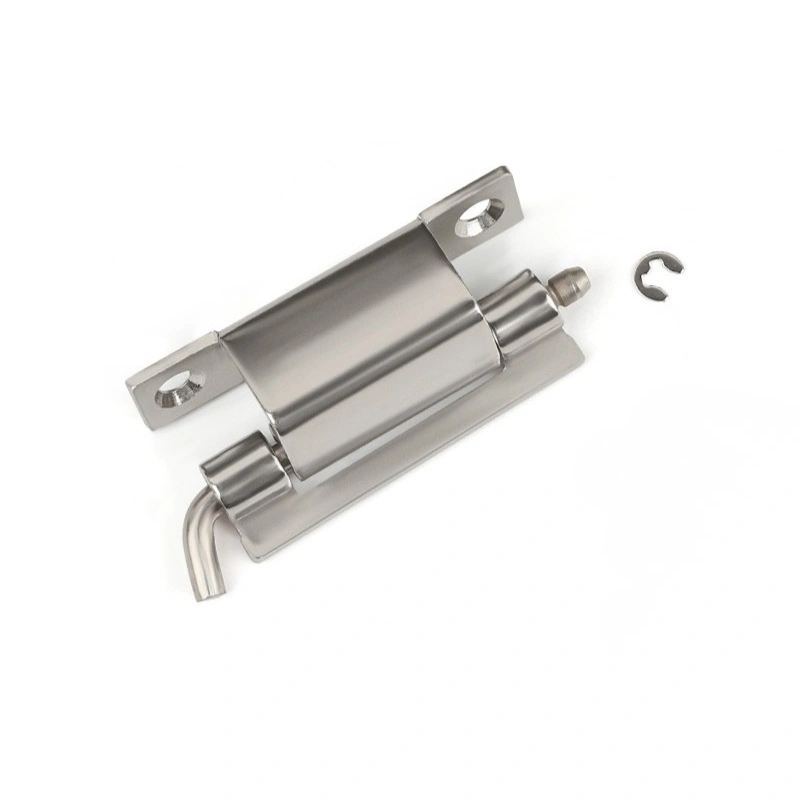

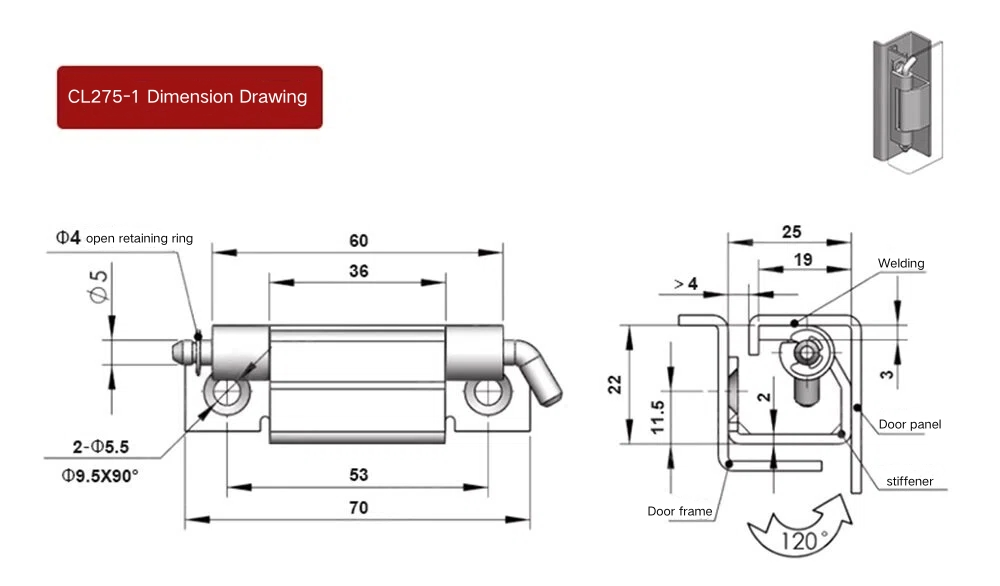

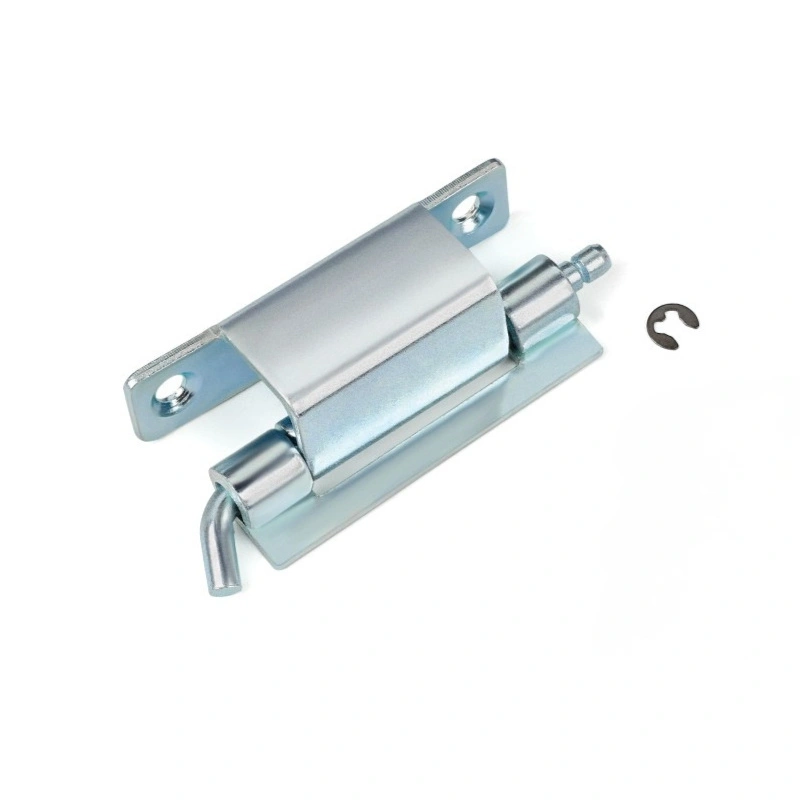

Петля для шкафа с изгибом на 90 градусов CL275-1 — самая большая модель с общей длиной 70 мм и корпусом петли 60 мм. Внутренний промежуток между крепежными крыльями 53 мм, диаметр ствола Φ5 мм, два крепежных отверстия Φ5,5 мм с зенковкой Φ9,5×90°. CL275-1 открывается на 120°, что делает его правильным выбором там, где требуется более широкое открывание двери.

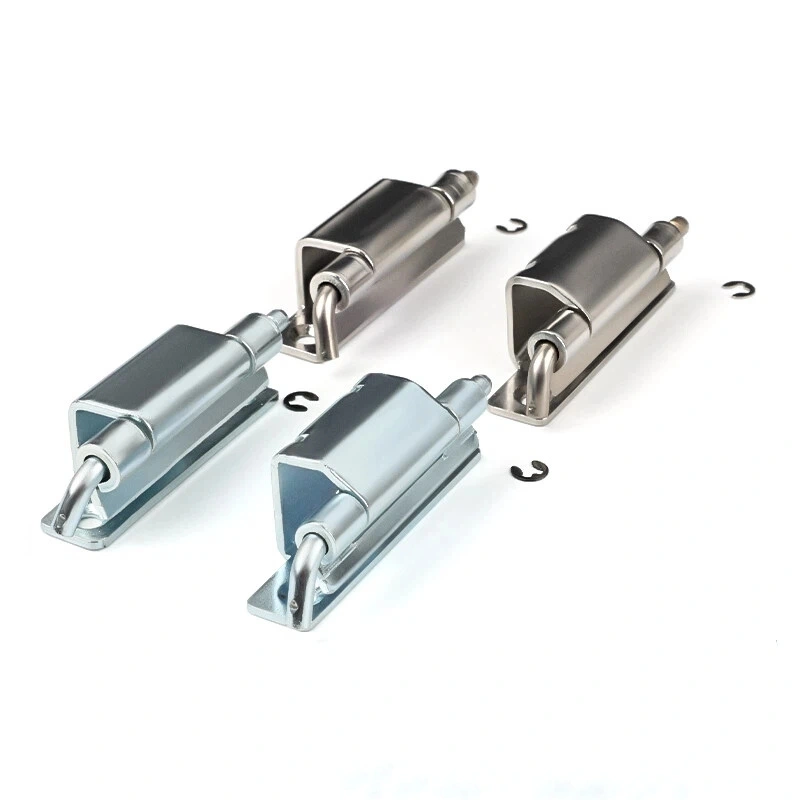

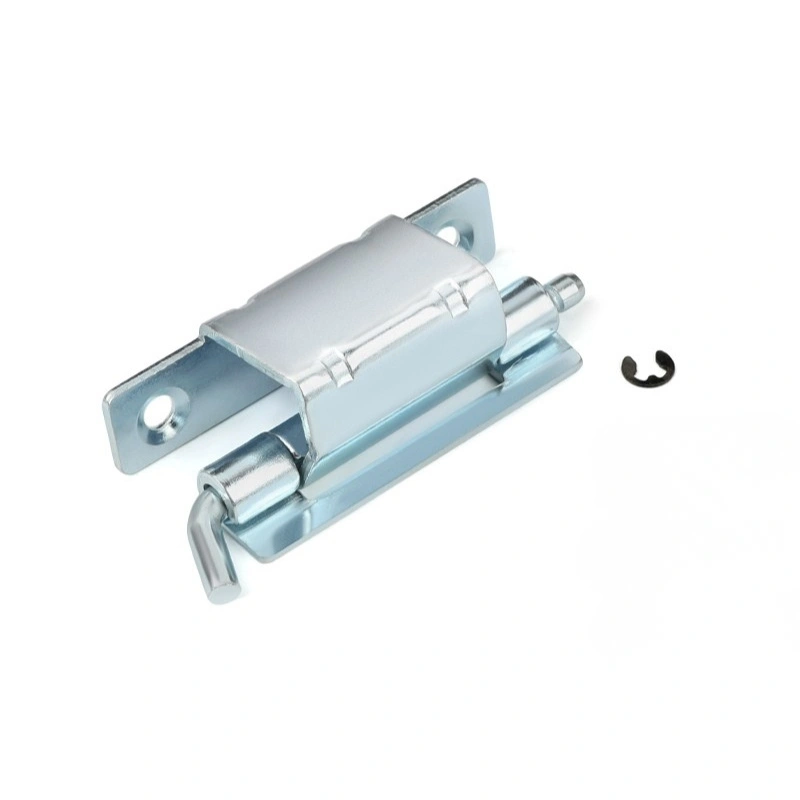

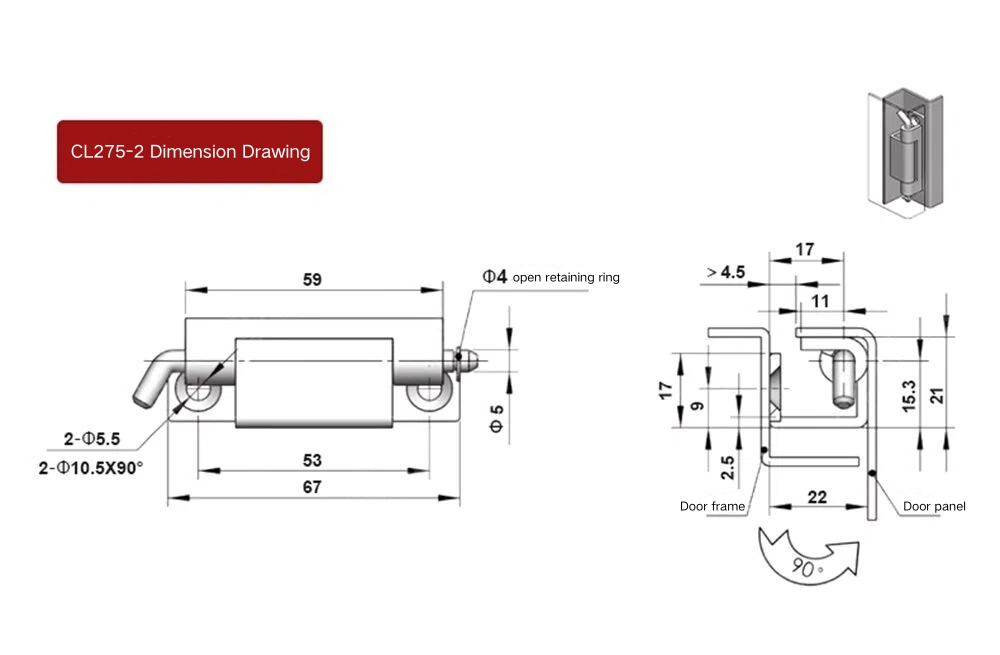

Оба модели CL275-2 и CL275-3 открываются на 90°, имеют внутренний размах 53 мм и диаметр цилиндра 5 мм, но отличаются габаритными размерами и конфигурациями отверстий. CL275-2 имеет общую длину 67 мм при корпусе 59 мм и использует два отверстия диаметром 5,5 мм и два отверстия с зенковкой диаметром 10,5×90°. CL275-3 имеет корпус толщиной 60 мм и общую длину 67 мм с двумя монтажными отверстиями диаметром 5,2 мм. Боковой профиль CL275-3 также отличается от CL275-2 глубиной зацепления дверной коробки 19,3 мм и общей боковой высотой 20,2 мм — детали, которые имеют значение при установке петли для шкафа с изгибом на 90 градусов в конкретный канал рамы.

Конструкция и установка

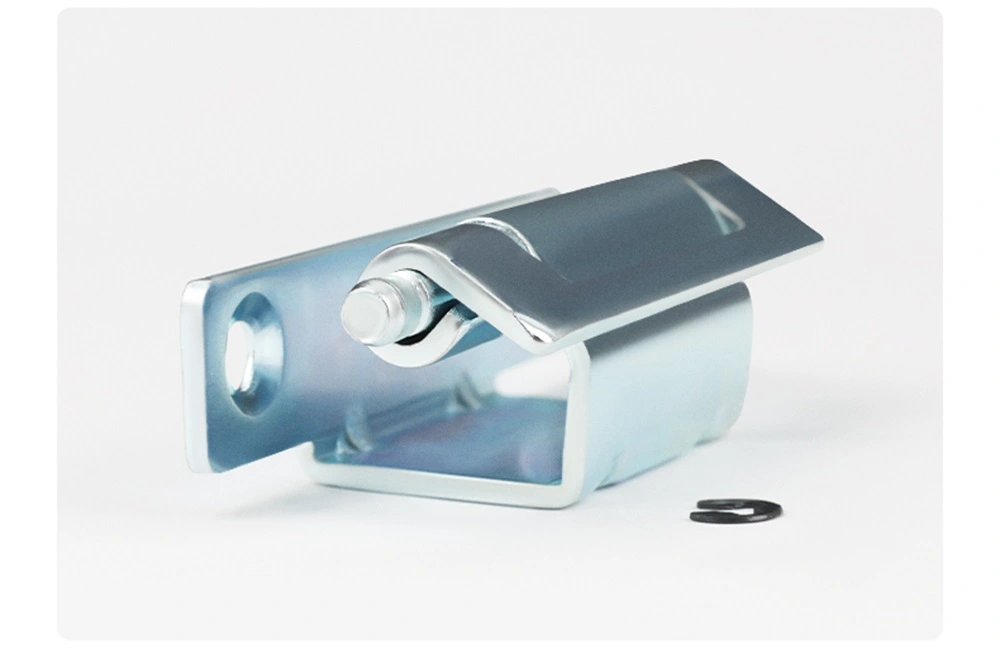

Все три модели шарнира шкафа с изгибом на 90 градусов устанавливаются с помощью сварки. Конструкция изогнутого крыла означает, что одна сторона петли прилегает к внутренней части канала дверной коробки, а другая - к дверной панели, при этом цилиндр петли утоплен в профиле рамы, а не на лицевой стороне шкафа. Именно это скрытое расположение отличает CL275 от стандартных петель накладного монтажа.

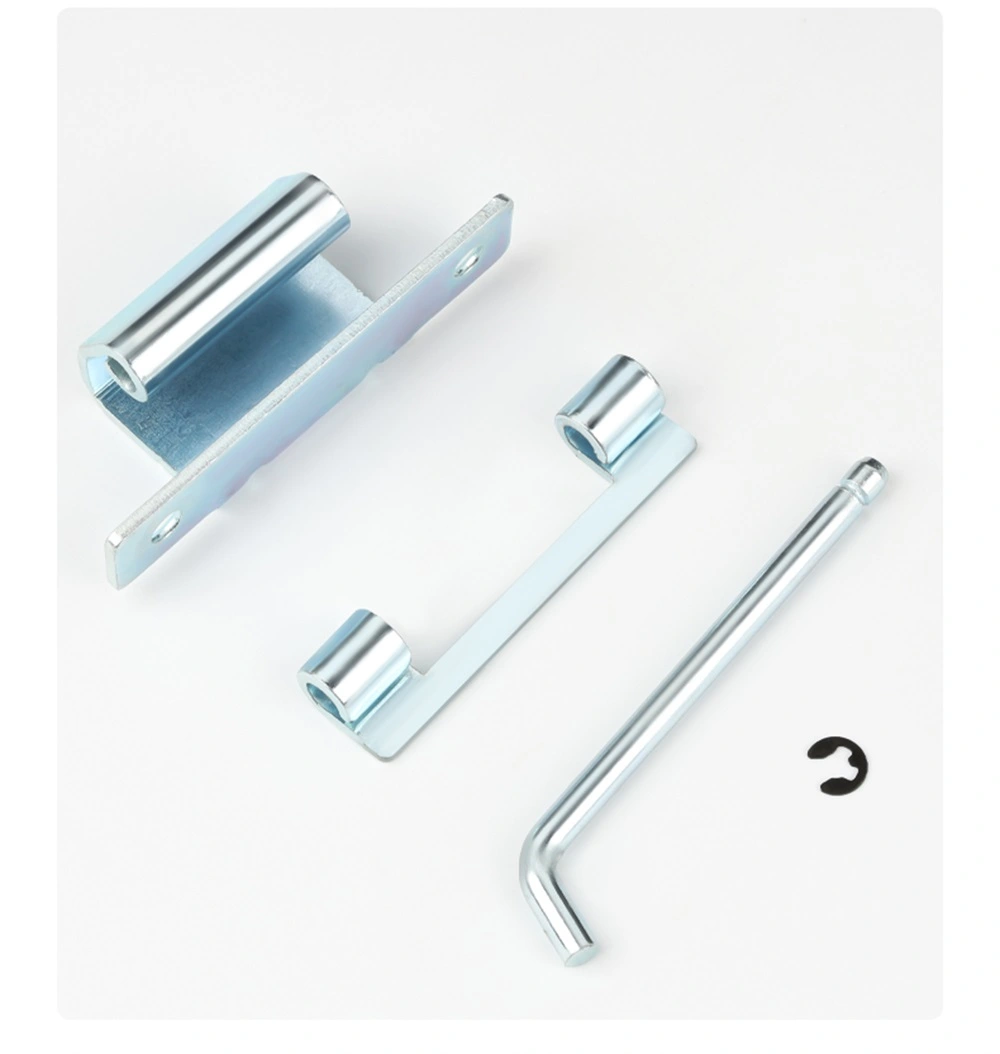

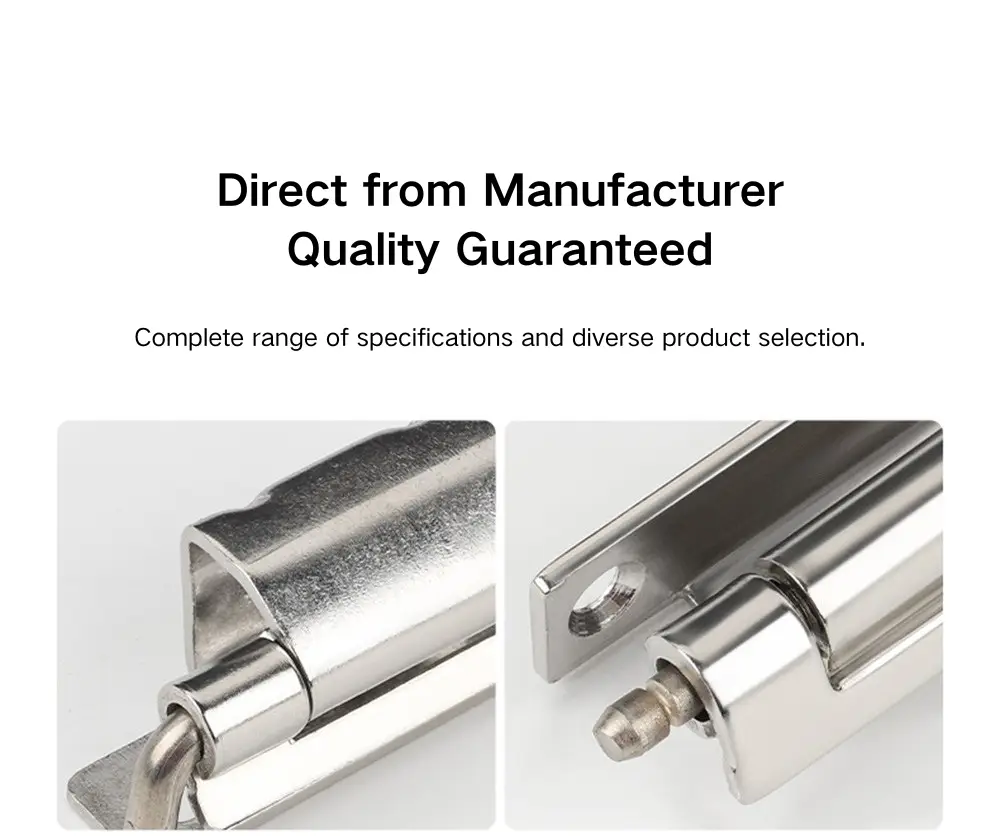

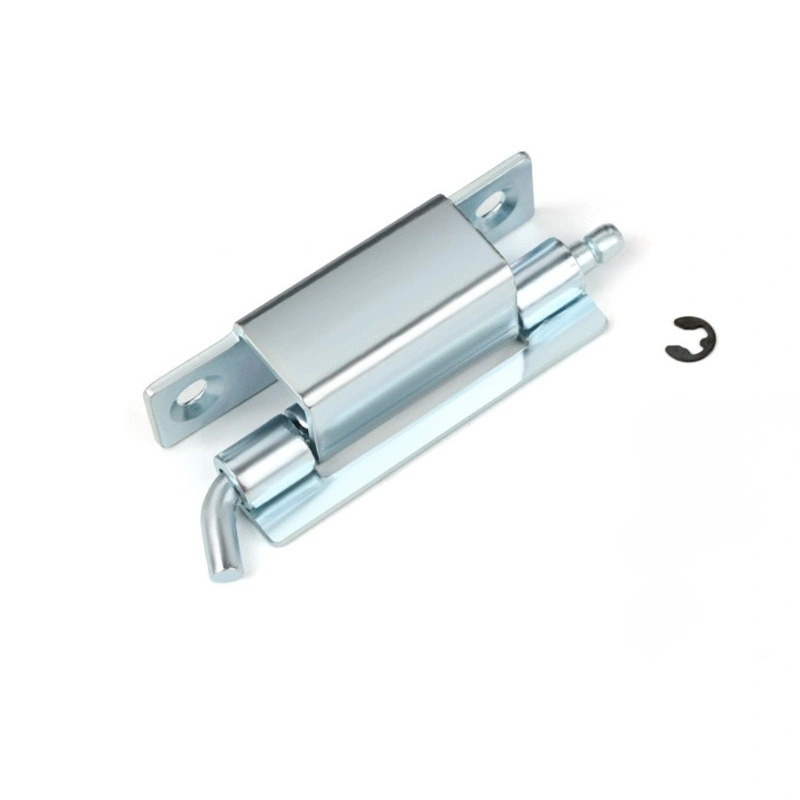

В петле шкафа с изгибом на 90 градусов на всех трех моделях используется открытое стопорное кольцо Φ4, которое удерживает штифт на месте во время работы. Дверное полотно можно снять, отсоединив стопорное кольцо и потянув за штифт (инструменты не требуются), что полезно для шкафов, в которых время от времени требуется снимать дверь для доступа внутрь или обслуживания. Благодаря сварному монтажу фиксированное крыло постоянно прикреплено к раме, поэтому повторное снятие двери не влияет на монтаж.

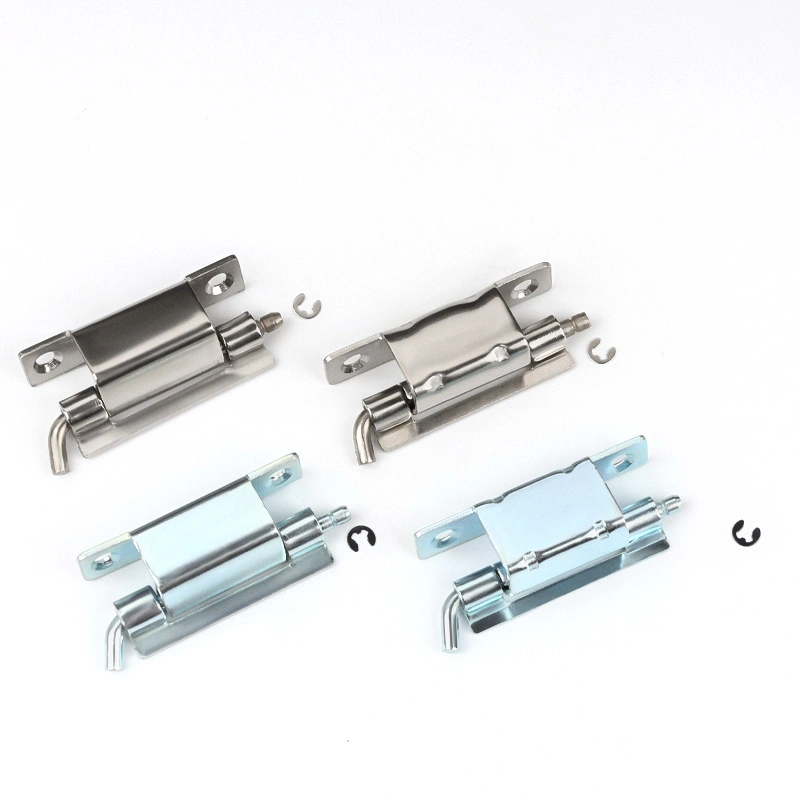

Материал и обработка поверхности

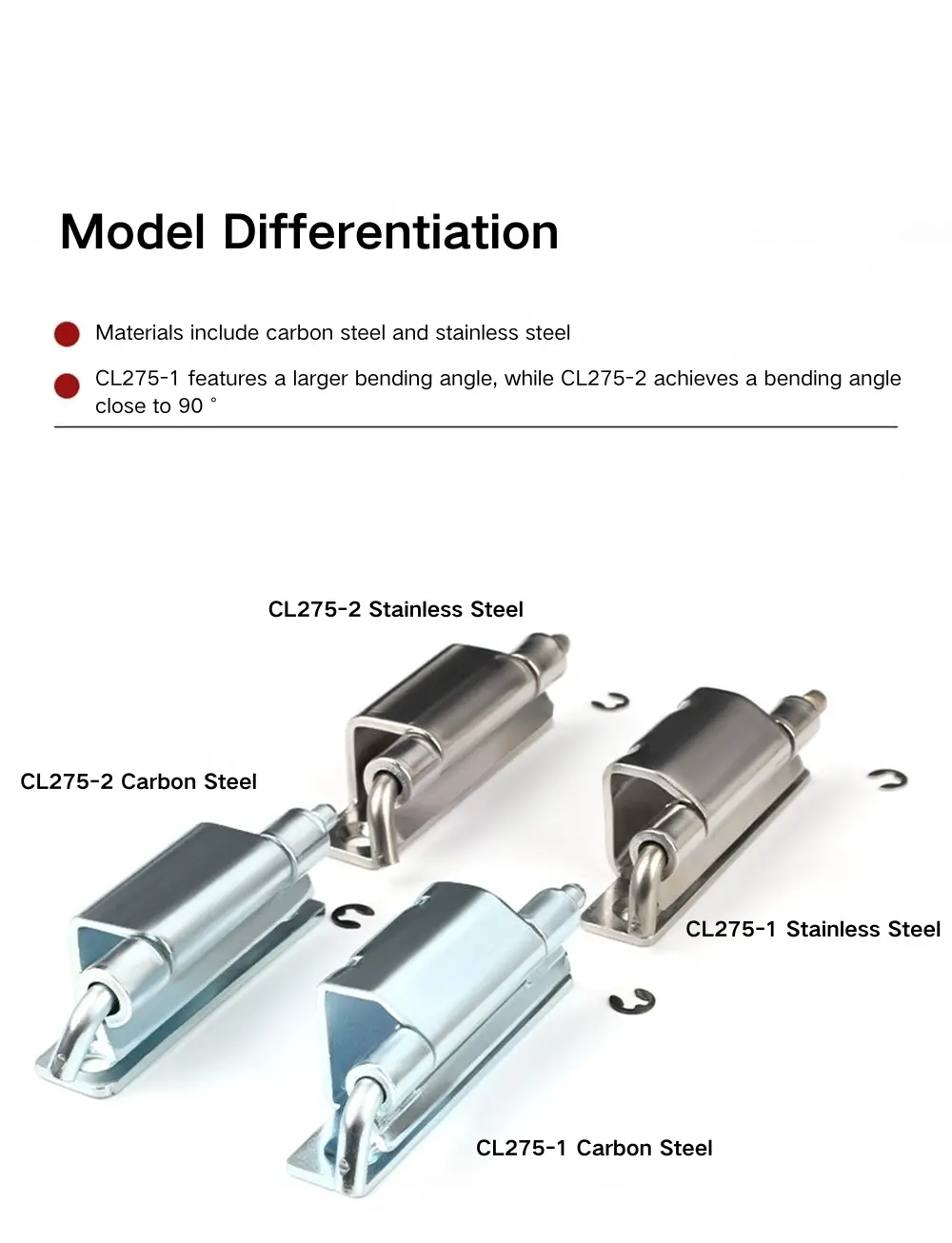

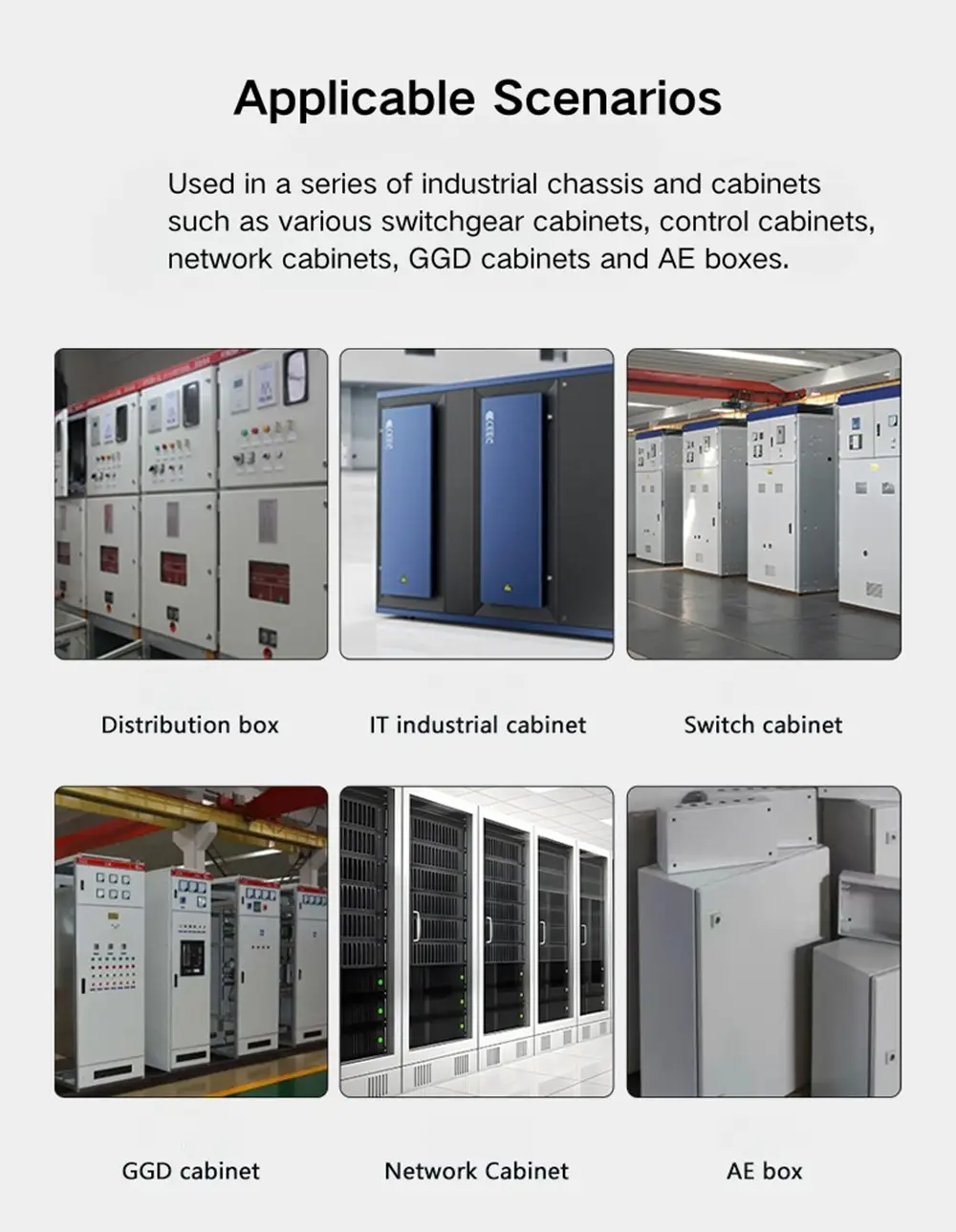

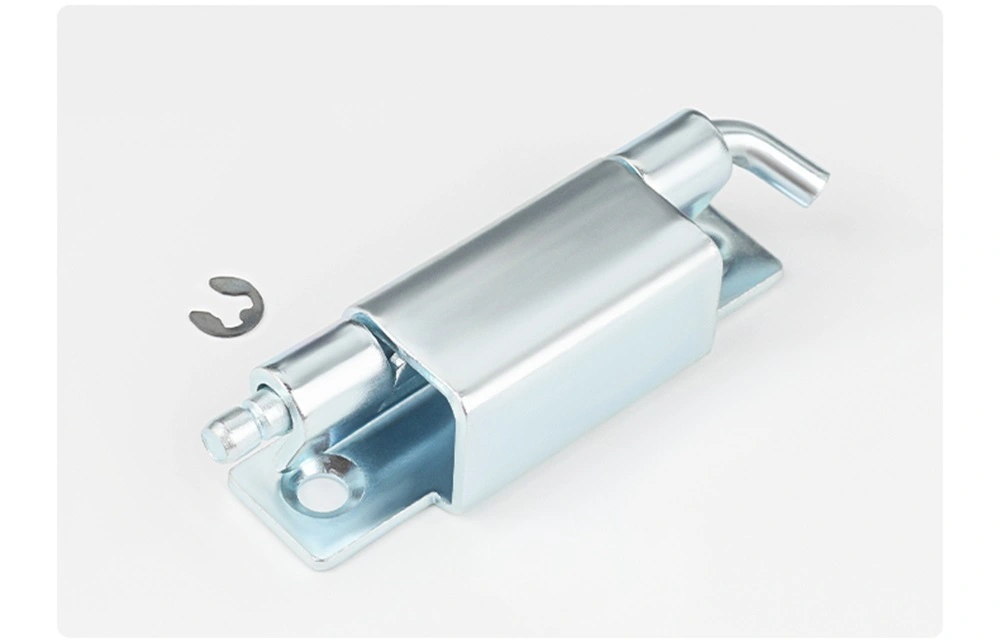

Петля для шкафа с изгибом на 90 градусов доступна из оцинкованной углеродистой стали и нержавеющей стали 304. Версия из углеродистой стали имеет цинковое покрытие, которое обеспечивает достаточную защиту от коррозии для внутренних корпусов в сухих или климат-контролируемых средах. Это стандартный выбор для большинства электрических шкафов и распределительных коробок, где установка осуществляется внутри помещения и влажность не имеет значения.

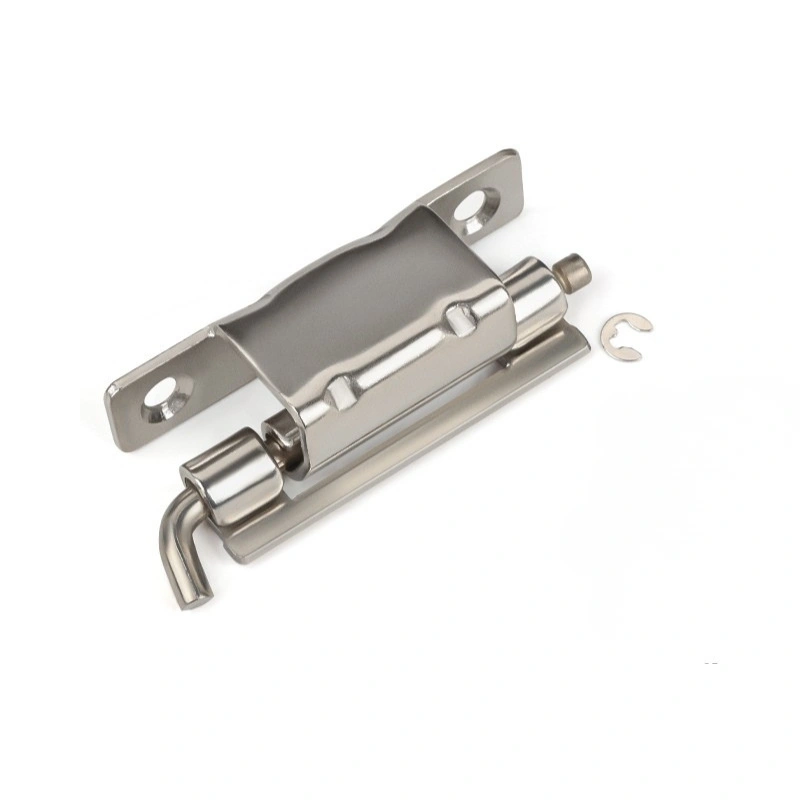

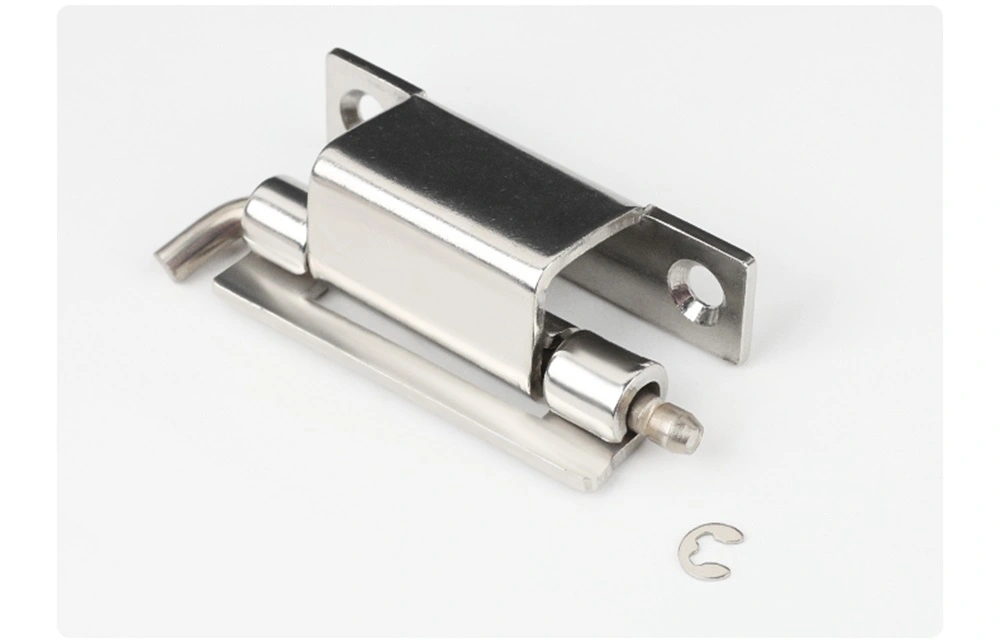

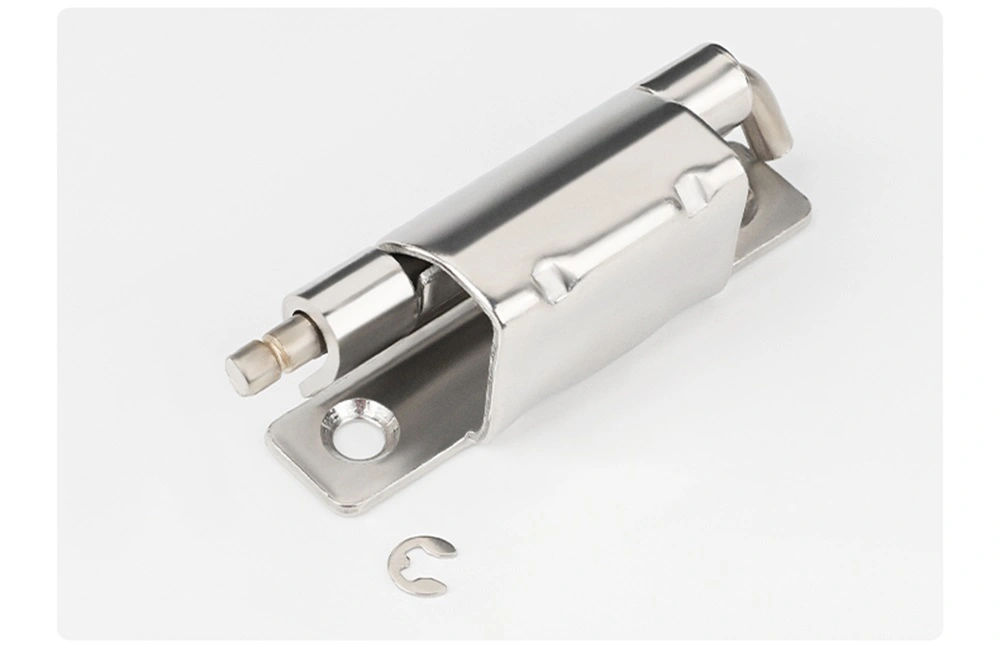

Петля для шкафа с изгибом на 90 градусов из нержавеющей стали 304 является лучшим вариантом, когда корпус подвергается воздействию влаги, наружным условиям или средам с повышенной влажностью. Нержавеющая сталь также имеет тенденцию выбираться, когда требуется внешняя отделка шкафа, поскольку она сохраняет свой внешний вид лучше с течением времени, чем оцинкованная углеродистая сталь в сложных условиях. Оба материала доступны во всех трех моделях CL275.

Часто задаваемые вопросы

Вопрос 1: Какие три модели входят в серию CL275 и чем они отличаются?

Серия CL275 включает модели CL275-1, CL275-2 и CL275-3. CL275-1 открывается на 120° и является самой крупной моделью с общей длиной 70 мм. CL275-2 и CL275-3 открываются на 90° и имеют одинаковые горизонтальные размеры, но отличаются боковым профилем и конфигурацией монтажных отверстий. Все три петли сварные со стволом Φ5 мм.

В2: Каков угол открытия каждой модели?

CL275-1 открывается на 120°. CL275-2 и CL275-3 открываются на 90°. Угол открывания фиксируется геометрией изгиба створок петли и не подлежит регулировке после установки.

В3: Как устанавливается петля CL275?

Все три модели CL275 устанавливаются при помощи сварки. Гнутое крыло приваривается к каркасу шкафа или дверному полотну при изготовлении. В этой серии нет возможности винтового крепления.

Вопрос 4: Как удерживается стержень петли и можно ли снять дверь?

Во всех моделях CL275 используется открытое стопорное кольцо Φ4, удерживающее штифт на месте. Чтобы снять дверь, освободите стопорное кольцо и потяните штифт — никаких инструментов не требуется. Сварное основание остается прикрепленным к раме, поэтому дверь можно снять и снова прикрепить, не затрагивая крепление петель.

В5: Какие материалы доступны?

Петля для шкафа CL275 изготовлена ​​из оцинкованной углеродистой стали и нержавеющей стали 304. Углеродистая сталь подходит для использования в сухих помещениях; нержавеющая сталь — лучший выбор для установки на открытом воздухе или в условиях регулярного воздействия влаги.

В6: В чем разница между CL275-2 и CL275-3?

Обе модели имеют одинаковые горизонтальные размеры и угол открытия 90°, но их боковые профили различаются. CL275-3 имеет глубину зацепления дверной коробки 19,3 мм и боковую высоту 20,2 мм, а CL275-2 имеет разные боковые зазоры, подходящие для различной геометрии канала рамы. Выбирайте в зависимости от размеров вашей конкретной дверной коробки и панели.
