Какая тумблерная защелка подходит для вашего применения и как выбрать одну из восьми моделей?

Переключить защелкипросто, но в диапазоне больше различий, чем ожидает большинство людей. Yitailock производит восемь моделей замков с пряжкой и защелкой этой серии (серия J100), охватывающих все: от компактных застежек для корпусов до прочных промышленных застежек. Каждая модель доступна из никелированного железа, нержавеющей стали 201 и нержавеющей стали 304, а три модели имеют отверстие для навесного замка для дополнительной безопасности. Вот как ориентироваться в диапазоне.

Для чего используются эти защелки

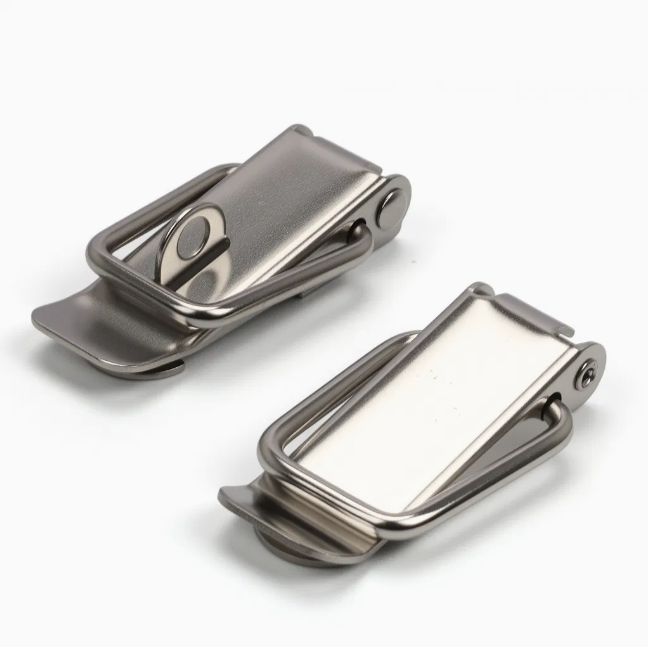

Тумблерные защелки этого типа являются распространенным выбором для ящиков, ящиков для инструментов, корпусов оборудования, распределительных коробок и дверей промышленных шкафов, где требуется быстрое закрытие без инструментов. Подпружиненная петля зацепляется за фиксатор и фиксируется на месте — открывается, подняв рычаг, закрывается, нажав на него обратно. Это простой механизм, который надежно выдерживает вибрацию и многократное использование, поэтому он используется во многих различных приложениях.

Восемь моделей и их размеры

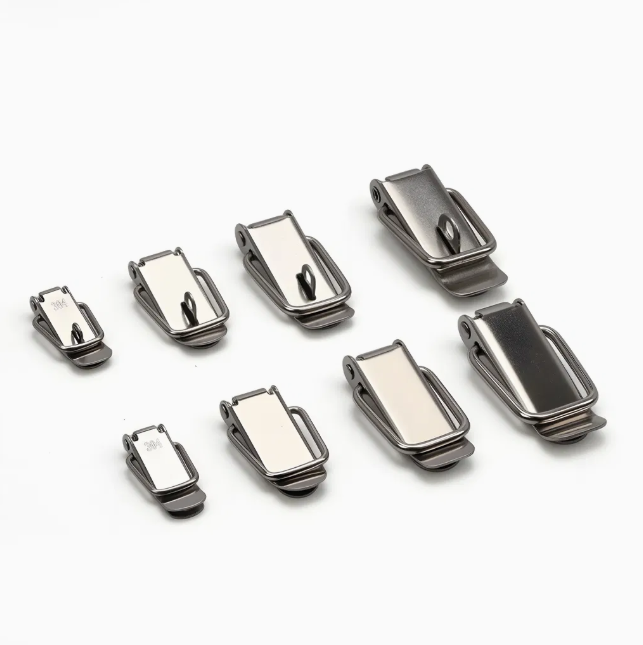

Ассортимент варьируется от компактных до сверхмощных, каждая модель рассчитана на разный вес дверей и конфигурации рамы:

J105 — корпус 75,6×26,7 мм, высота ответной планки 59 мм, 4 монтажных отверстия×M4.

J106 — корпус 75х27мм, высота держателя 59мм, 4 крепежных отверстия М4.

J103 — корпус 90,6×31,5 мм, высота ответной планки 75,5 мм, 5 монтажных отверстий×M4

J104 — корпус 90,6×31,6 мм, высота ответной планки 75,8 мм, 5 монтажных отверстий M4 (включая отверстие для замка)

J101 — корпус 111×39 мм, высота ответной планки 89,7 мм, 4 монтажных отверстия×M5.

J102 — корпус 130×37,8 мм, высота ответной планки 105,5 мм, 4 монтажных отверстия M5 (включая отверстие для замка)

J001 — корпус 126,5×39 мм, высота ответной планки 105 мм, 4 монтажных отверстия×M5 (включая отверстие для замка)

Меньшие модели — J105 и J106 — подходят для более легких панелей и компактных корпусов. J103 и J104 среднего класса подходят для большинства стандартных промышленных шкафов. Более крупные модели J101, J102 и J001 созданы для более тяжелых дверей или ящиков, где требуется большее прижимное усилие и большее зацепление ответной планки.

Модели с отверстиями для навесного замка

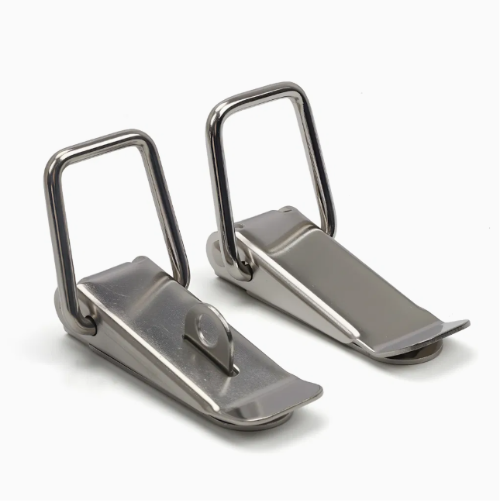

J104, J102 и J001 имеют отверстие для навесного замка в корпусе защелки. Это позволяет пропустить навесной замок через петлю, когда защелка закрыта, предотвращая его открытие без ключа. Это полезно для наружных ограждений, монтажных коробок или любых других приложений, где замок-защелка должен выполнять функцию точки контроля доступа, а не просто механизма закрытия.

Выбор материала

Все восемь моделей доступны в трёх вариантах материалов:

Никелированное железо — экономически эффективный выбор для использования внутри помещений в сухих и стабильных условиях. Никелирование обеспечивает базовую устойчивость к коррозии, но не подходит для длительного воздействия влаги.

Нержавеющая сталь 201 занимает промежуточное положение — она обеспечивает лучшую коррозионную стойкость, чем никелированное железо, и не требует цены 304. Она хорошо подходит для корпусов в умеренно влажных или полуоткрытых условиях, где не требуется полная защита морского класса.

Нержавеющая сталь 304 — наиболее прочный вариант, подходящий для установки на открытом воздухе, в прибрежных районах или в любом месте, где регулярно наблюдается влажность, чистящие химикаты или соляные брызги. Для промышленностизамки с защелкойкоторые должны выдерживать долгие годы использования на открытом воздухе, 304 — это простой выбор.

Выбор правильной модели

Начните с веса двери или панели и определите, какой размер корпуса обеспечивает достаточную прижимную силу. Сопоставьте расположение монтажных отверстий — M4 для меньших моделей, M5 для больших — с материалом и толщиной панели. Добавьте модель отверстия для замка, если необходим контроль доступа. Затем выберите материал в зависимости от условий установки. Эти четыре решения охватывают большую часть того, что необходимо для получения подходящего замка-защелки из этой линейки без каких-либо завышенных или заниженных требований для применения.
