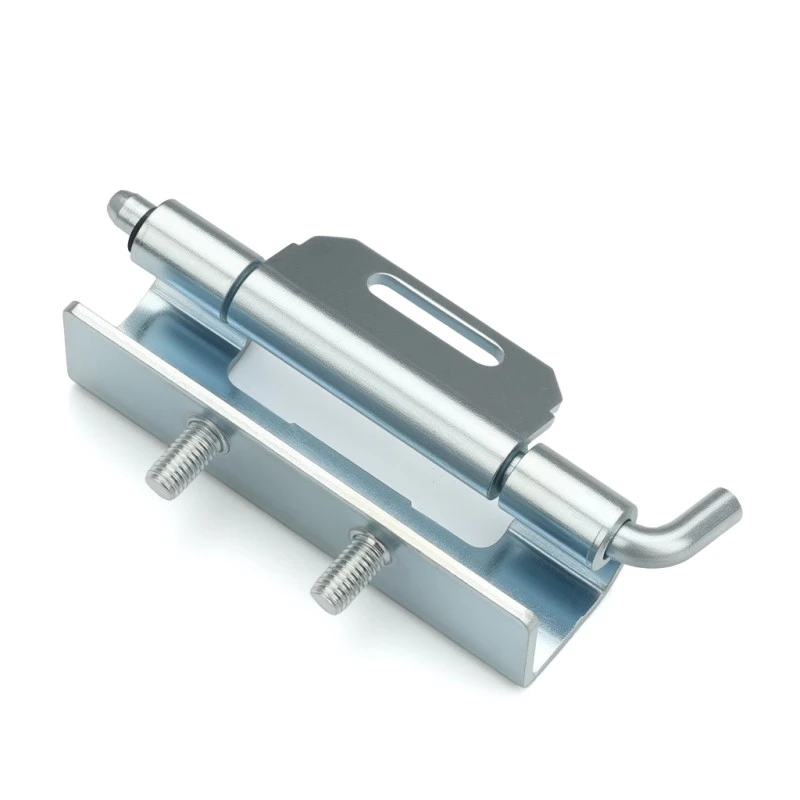

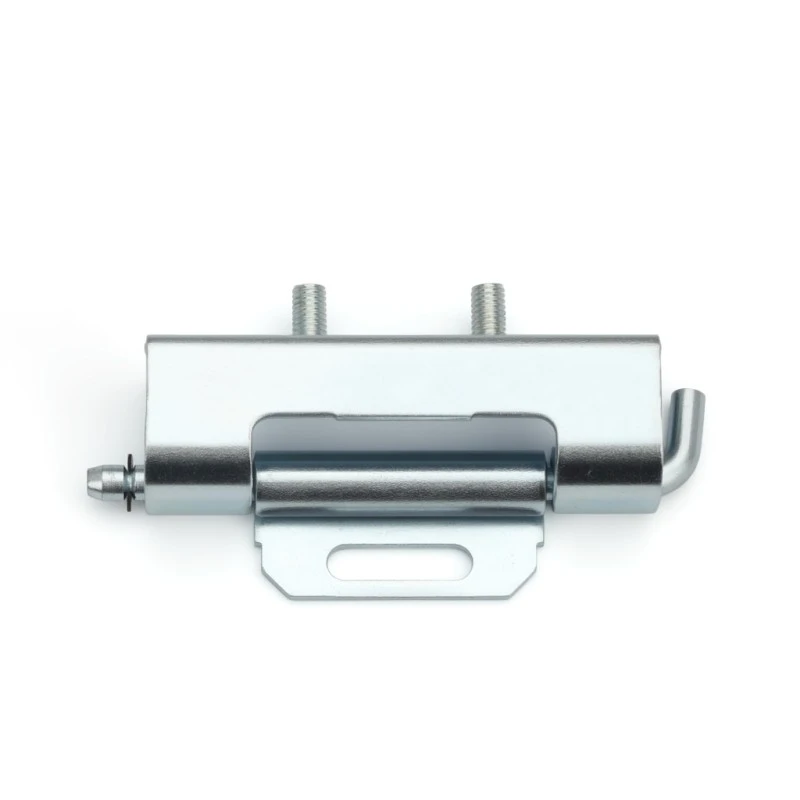

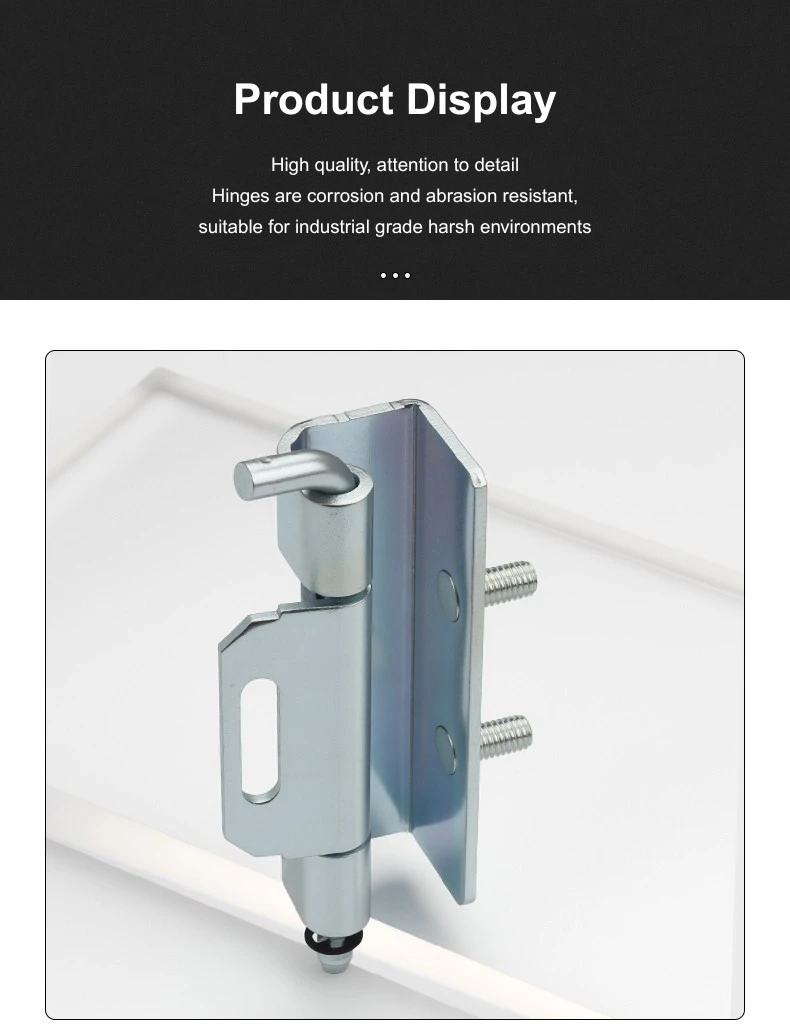

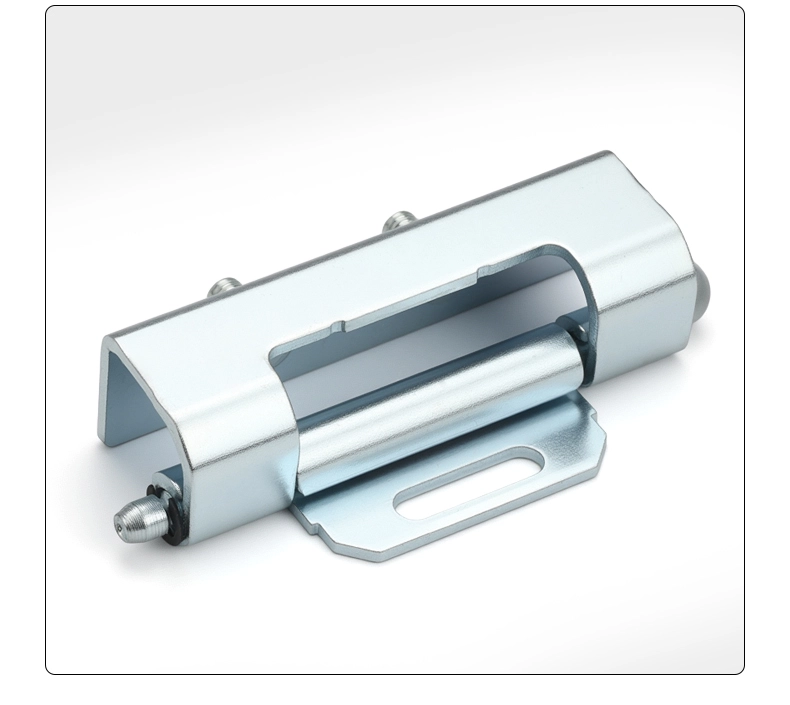

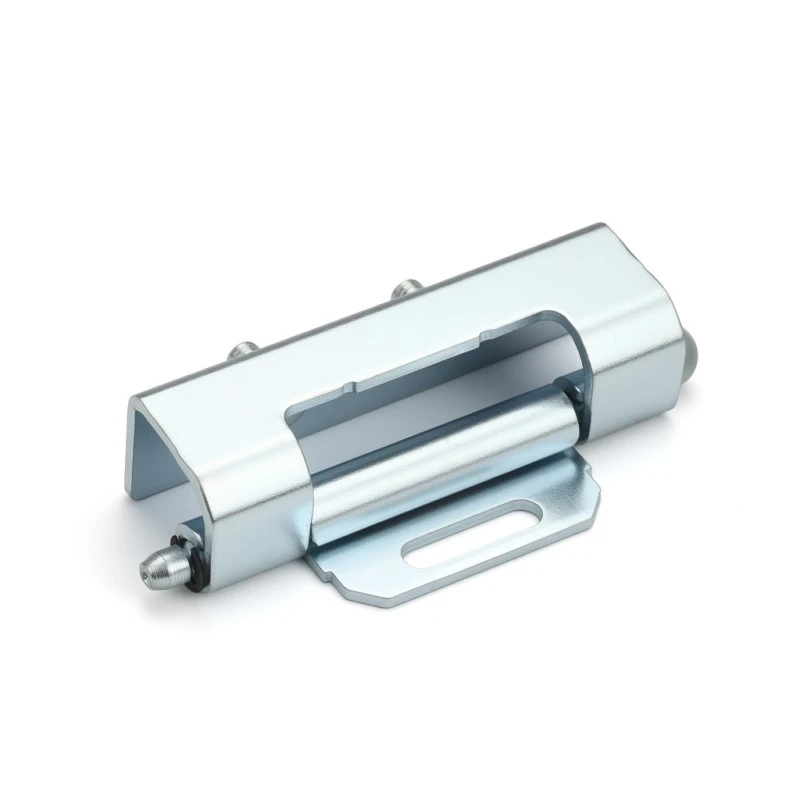

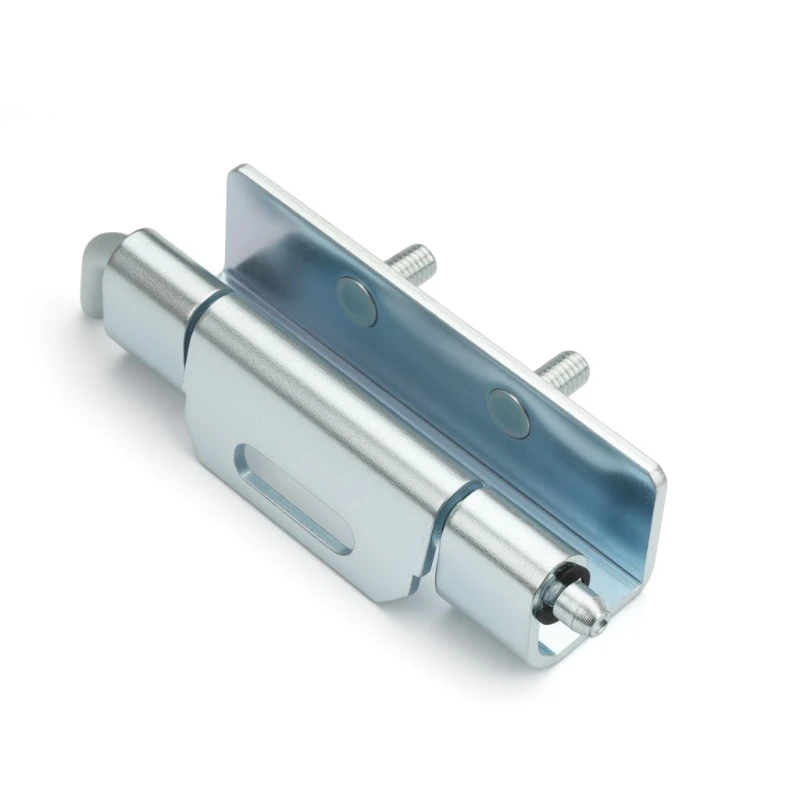

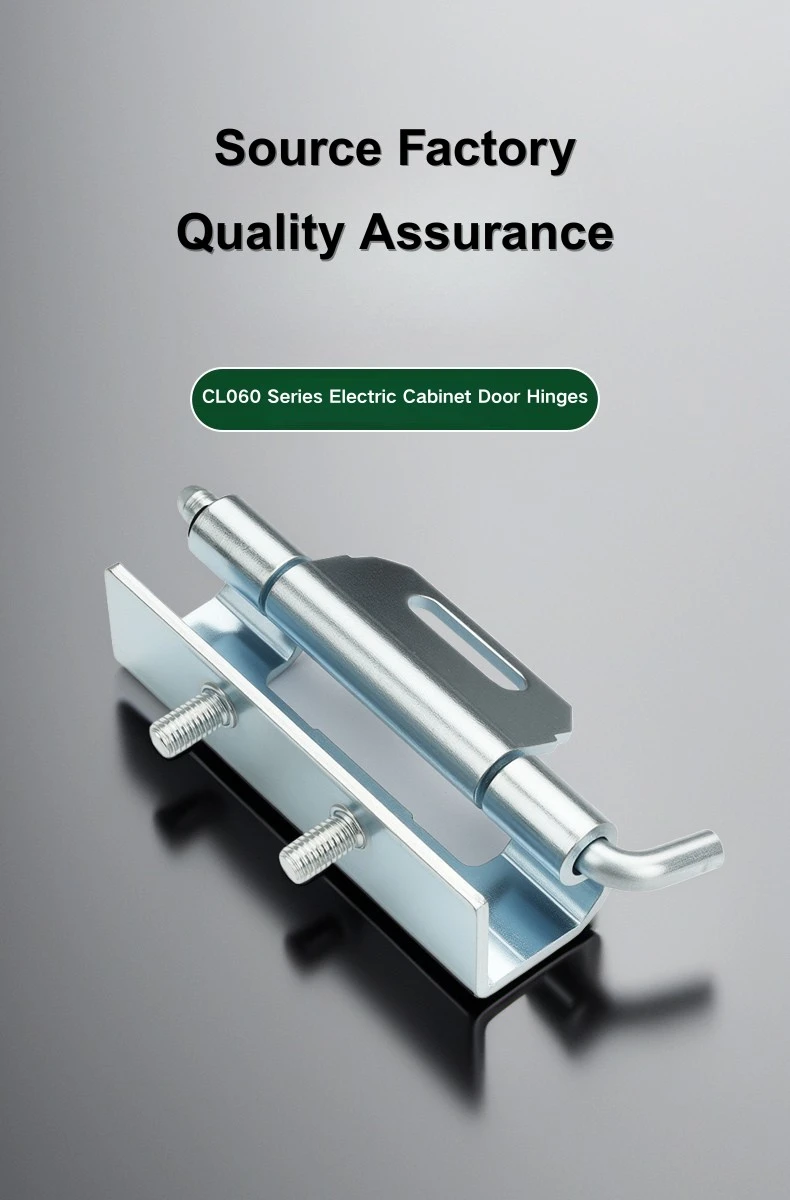

Скрытая петля со шпильками

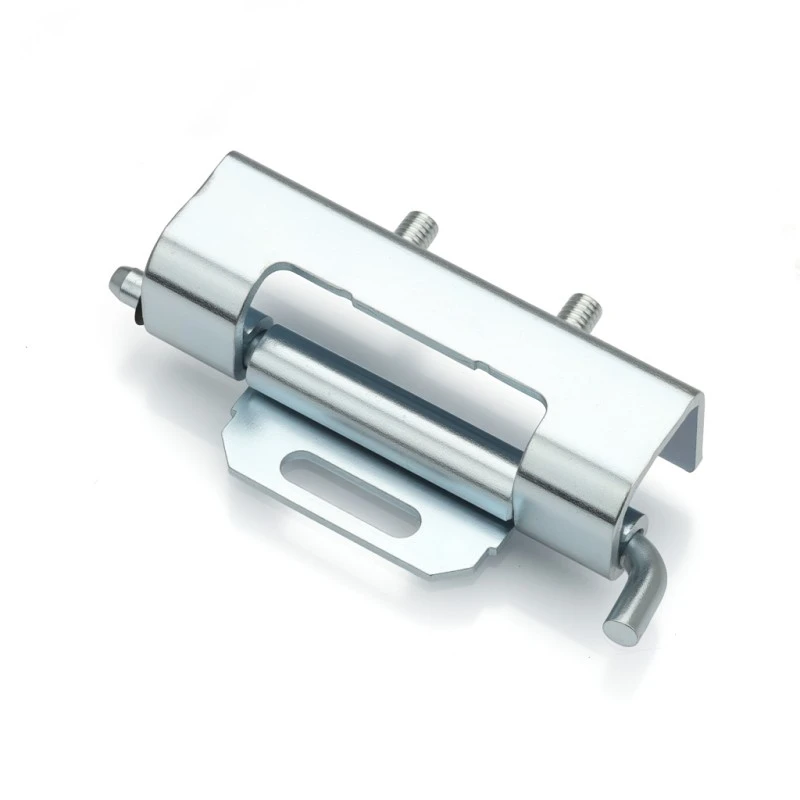

Для тех, кто покупает съемные петли корпуса от Yitai Lock, скрытая петля со шпильками CL060 подходит как для сварки, так и для крепления гайками, а винты уже входят в комплект. На монтажном крыле имеется прорезь диаметром 19,8 мм, позволяющая точно отрегулировать положение перед тем, как зафиксировать ее — это полезно, когда вам нужно, чтобы дверь висела прямо. Общая длина составляет 86 мм с корпусом петли 70 мм и диаметром цилиндра 5 мм.

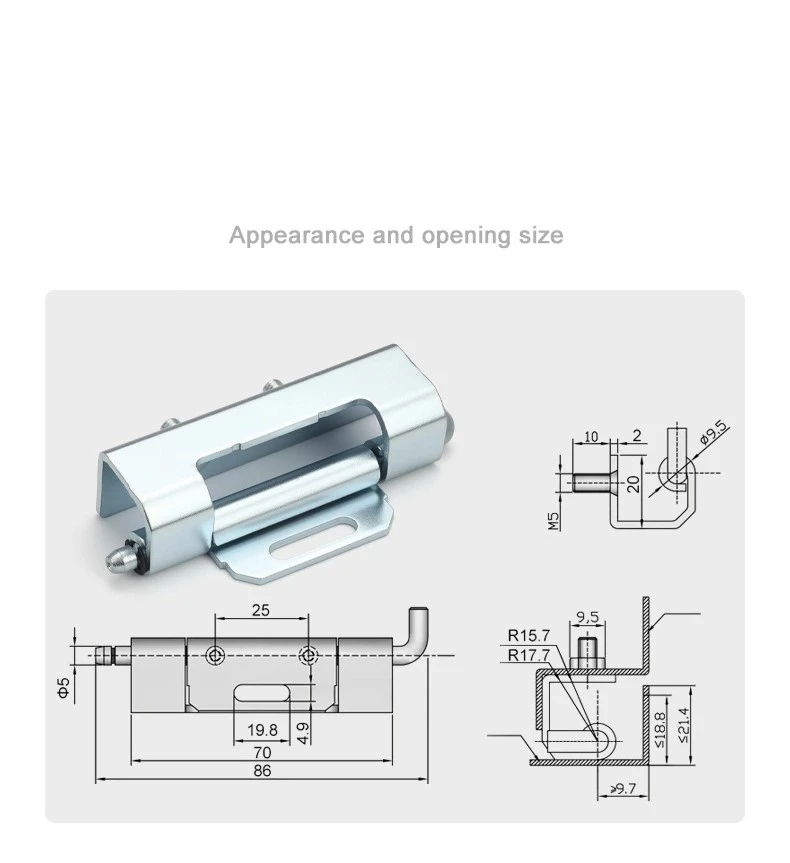

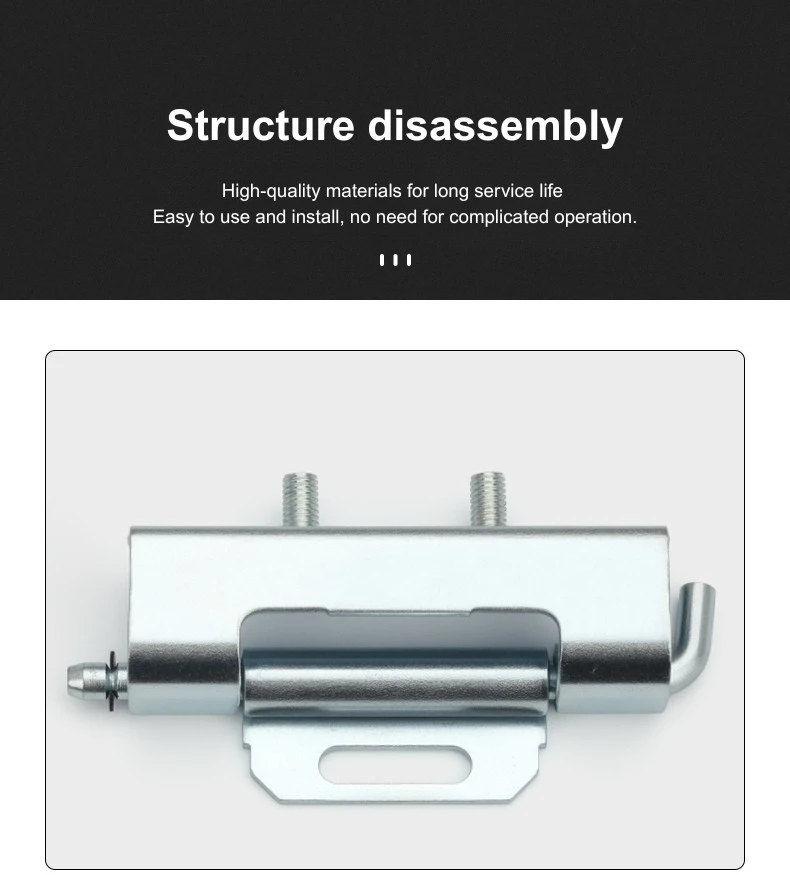

Структура и размеры

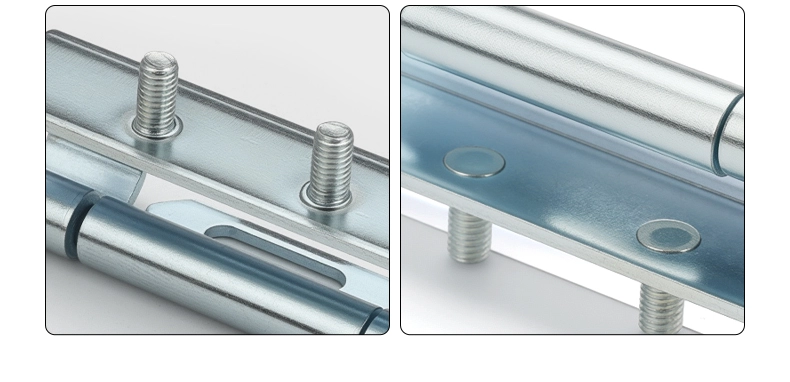

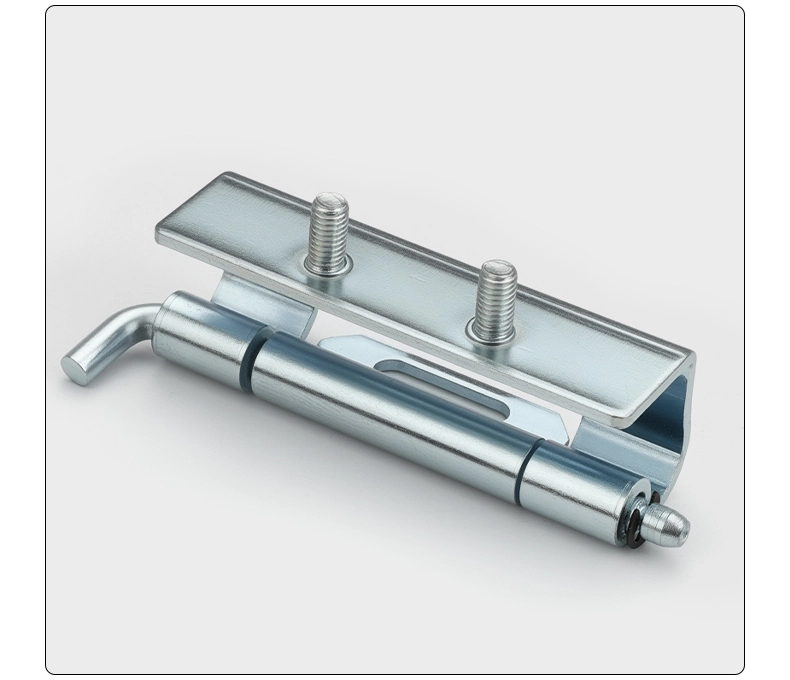

Общая длина скрытой петли со шпильками составляет 86 мм, при этом основная часть занимает 70 мм, а остальную часть закрывает монтажное крыло. Диаметр ствола составляет 5 мм, а сама шпилька имеет головку 9,5 мм, стержень 10 мм, буртик 2 мм и резьбу М5, которая легко вставляется в гайку швеллера рамы.

Для совместимости с рамой скрытая петля со шпильками предназначена для каналов с внутренним радиусом от R15,7 до R17,7 мм, глубиной просвета дверной панели ≤18,8 мм, боковым вылетом ≤21,4 мм и проемом рамы >9,7 мм. Корпус петли имеет ширину 22,6 мм, а ширина монтажного крыла — 25 мм — достаточно компактно, чтобы аккуратно сидеть в раме, не выступая за лицевую поверхность двери.

Установка и монтаж

Скрытая петля со шпильками сочетает в себе сварку и крепление гайками. Монтажное крыло приваривается к дверной панели во время изготовления, а конец стойки фиксируется в канале рамы с помощью прилагаемых винтов M5. Прорезь 19,8 мм на створке дает вам немного места для изменения положения петель перед их затягиванием, что значительно упрощает выравнивание двери во время сборки.

После того, как все это зафиксировано на месте, скрытая петля со шпильками по-прежнему позволяет двери сниматься при необходимости — просто отсоедините стойку от канала рамы, и дверь поднимется свободно. Приваренная створка остается на дверном полотне постоянно, поэтому снятие двери никак не влияет на установку петель. Это удобная функция для шкафов, в которых необходимо снять дверцу для прокладки проводов или доступа внутрь.

Сценарии применения

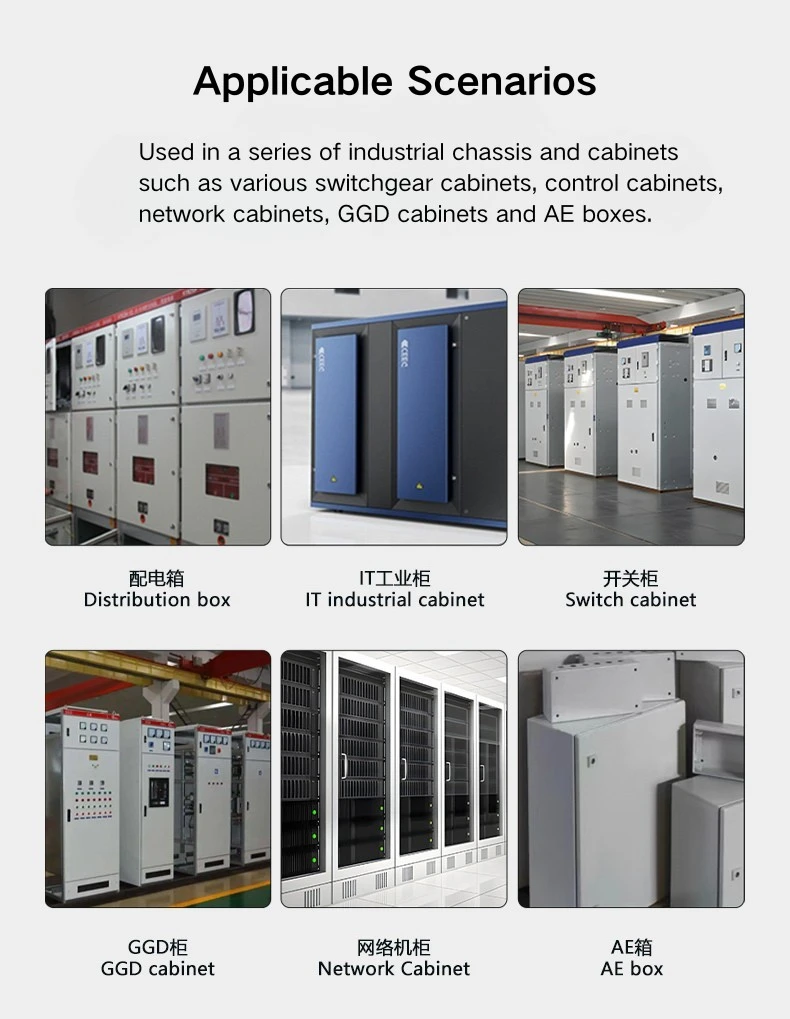

Скрытые петли со шпильками чаще всего встречаются на дверях распределительных щитов, корпусах распределительных устройств, дверях сетевых шкафов и шкафах промышленного оборудования, где важно поддерживать внешнюю чистоту. Поскольку петля находится внутри рамы, при закрытой двери снаружи ничего не видно — ни выступающего ствола, ни открытого крыла.

Съемная сторона скрытой петли со шпильками также пригодится для шкафов, которые собираются в мастерской и отправляются на место — дверь можно снять для транспортировки и снова закрыть, как только шкаф будет установлен на место. Отделка из оцинкованной углеродистой стали подходит для стандартных промышленных помещений внутри помещений, а петля шириной 86 мм соответствует размерам канала рамы, которые обычно встречаются в распределительных и распределительных шкафах.

Часто задаваемые вопросы

В1: Каков общий размер петли CL060?

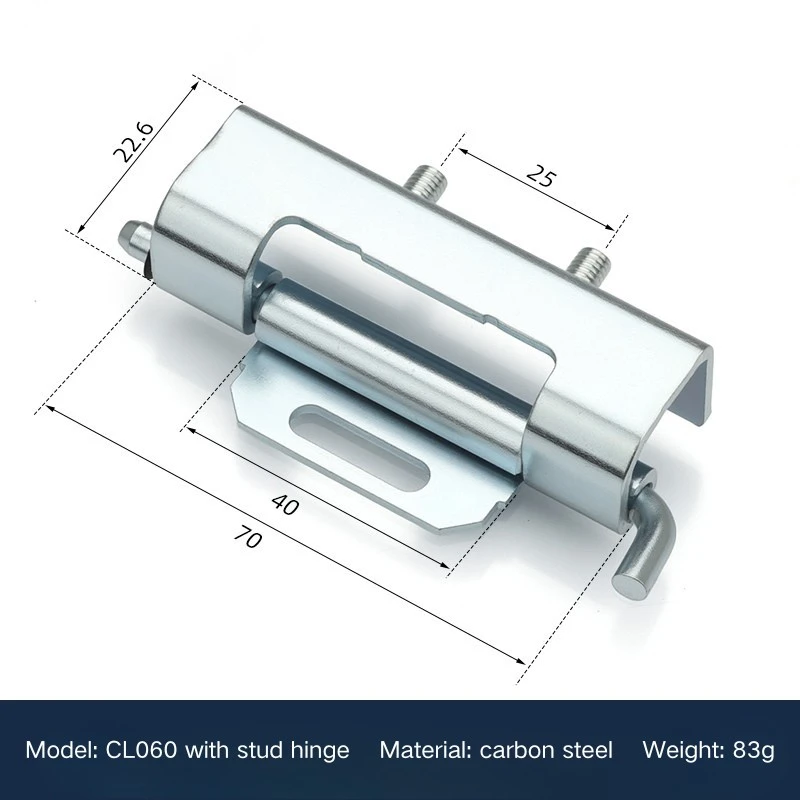

Скрытая петля CL060 имеет общую длину 86 мм, длину корпуса петли 70 мм и диаметр цилиндра Φ5 мм. Ширина монтажного крыла составляет 25 мм, а ширина корпуса петли — 22,6 мм. Общий вес 83 г.

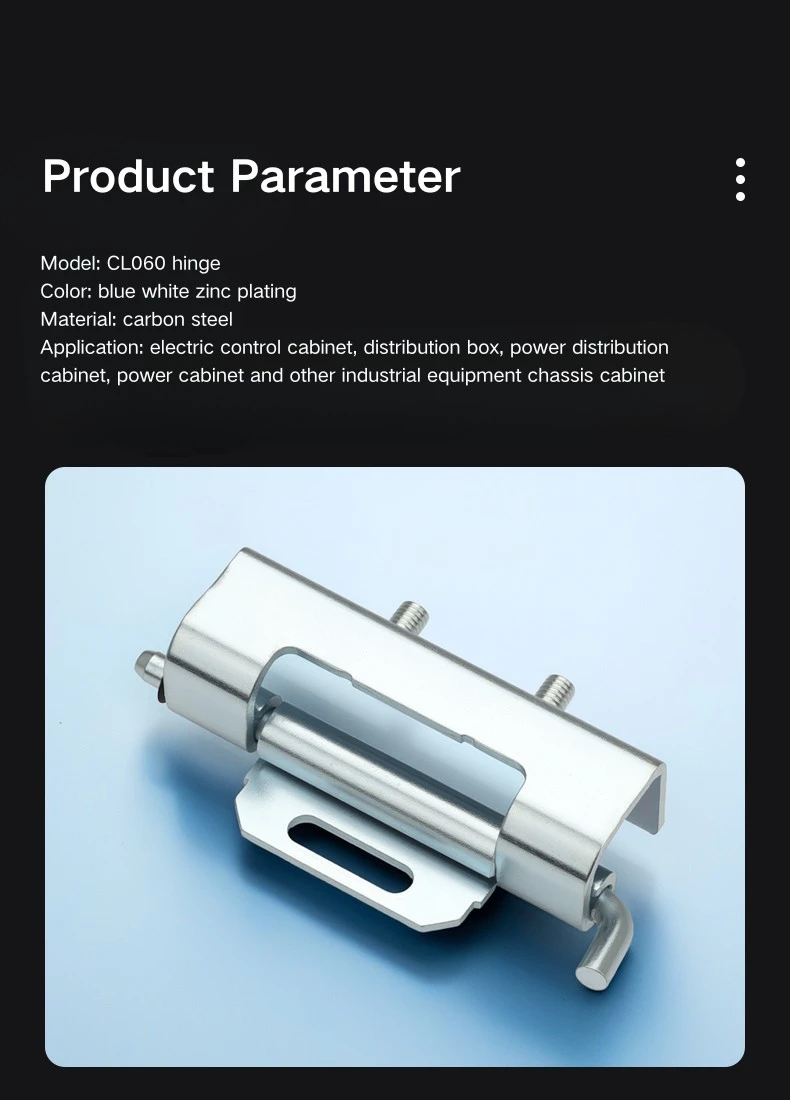

В2: Из какого материала изготовлен CL060?

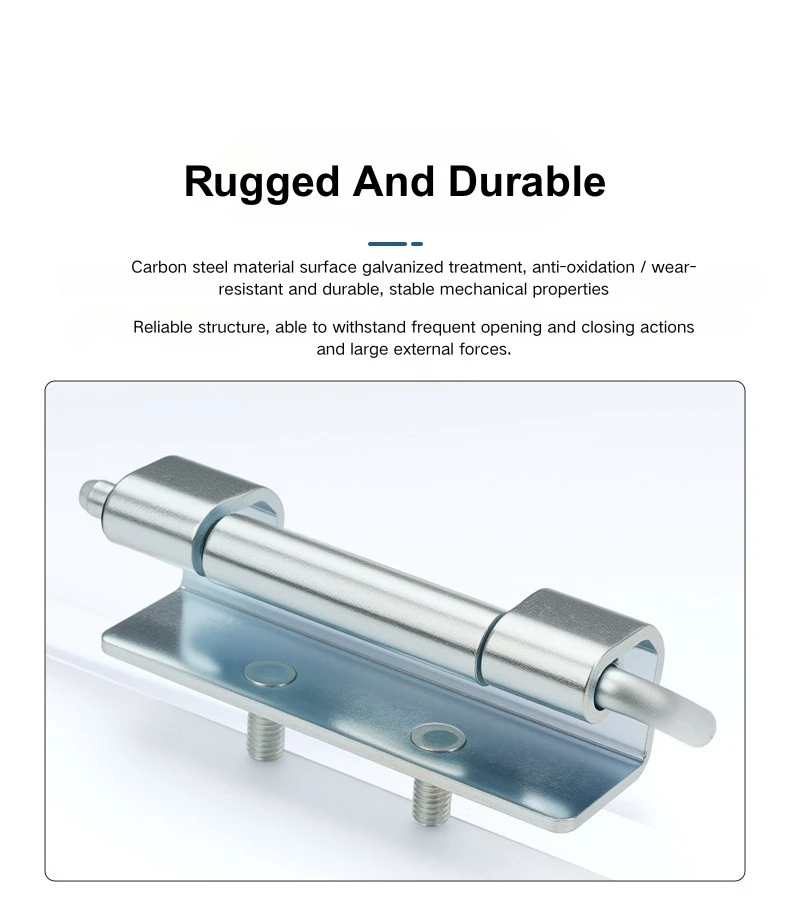

CL060 изготовлен из углеродистой стали с оцинкованным покрытием. В настоящее время он доступен только в одной спецификации.

В3: Как устанавливается CL060?

В CL060 используется комбинация сварки и крепления гайками. Крепежное крыло приваривается к дверному полотну, а шпилька зацепляется за швеллер рамы с помощью прилагаемых винтов М5. Монтажное отверстие с прорезью позволяет регулировать положение перед окончательной фиксацией.

В4: Каковы размеры шпилек?

Шпилька имеет диаметр головки 9,5 мм, длину стержня 10 мм, заплечик 2 мм и резьбу М5. Он зацепляется за канал рамы с отверстием >9,7 мм.

Вопрос 5: Какие размеры кадрового канала подходят для CL060?

Скрытая петля CL060 устанавливается в профиль рамы с внутренним радиусом от R15,7 до R17,7 мм. Глубина дверного полотна составляет ≤18,8 мм, а общий боковой вылет – ≤21,4 мм.

Вопрос 6: Для каких типов корпусов подходит CL060?

CL060 используется на дверях распределительных щитов, шкафах распределительных устройств, шкафах промышленных сетей и дверях шкафов механического оборудования — везде скрытые съемные петли предпочтительнее варианта для поверхностного монтажа.
