Какая небольшая фурнитура шкафа на самом деле удерживает промышленный корпус вместе?

The замкиипетлина промышленном шкафу уделяется больше всего внимания, но меньшие детали — это то, что скрепляет всю конструкцию — в буквальном смысле. Yitailock поставляет ряд аксессуаров для панелей шкафа, которые охватывают гайки, разъемы и стержневые фитинги, составляющие основу правильно собранного распределительного шкафа или промышленного шкафа. Вот взгляд на три из них.

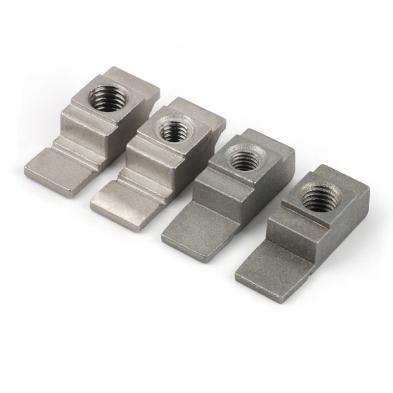

Квадратные гайки и гайки-утконосы

Квадратные гайки M6 и M8 и гайки-«утконосы» — это фитинги, о которых редко задумываются, пока они не исчезнут. Они вставляются в профиль рамы шкафа и обеспечивают резьбовую точку крепления для панелей, кронштейнов и других компонентов — без необходимости доступа к задней части профиля, чтобы удерживать их на месте во время сборки. Доступны в исполнении из цинкового сплава и нержавеющей стали 304. Выбор между ними следует обычной логике: цинковый сплав для стандартных внутренних шкафов, нержавеющая сталь для всего, что находится во влажной или агрессивной среде. Варианты углового профиля 90 градусов работают по тому же принципу, но предназначены только для углового монтажа.

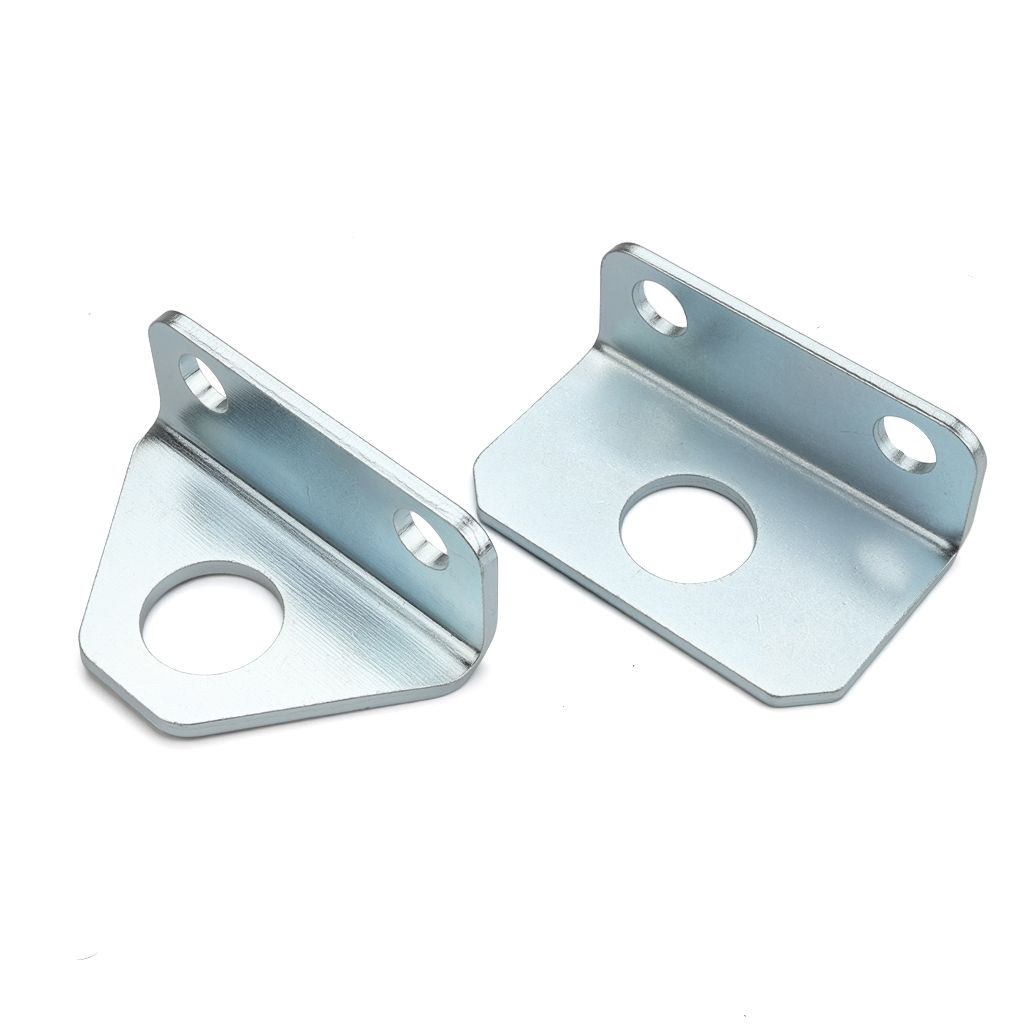

L-образные подъемные соединители и монтажные кронштейны

В правой верхней группе представлены элементы соединения и монтажа шкафа — Г-образные подъемные соединители и монтажные кронштейны в сборе, используемые для соединения секций шкафа или крепления шкафа к конструкции стены или пола. Они изготовлены из оцинкованной углеродистой стали, что обеспечивает им высокую несущую способность при монтаже панелей. Две квадратные модели представляют собой более старые версии этого фитинга; новая трапециевидная модель усовершенствовала профиль для более плотного прилегания к каналу рамы. Для тех, кто собирает многосекционные распределительные шкафы или закрепляет корпуса в стационарных установках, эти разъемы обеспечивают выравнивание и устойчивость конструкции после того, как все скреплено болтами.

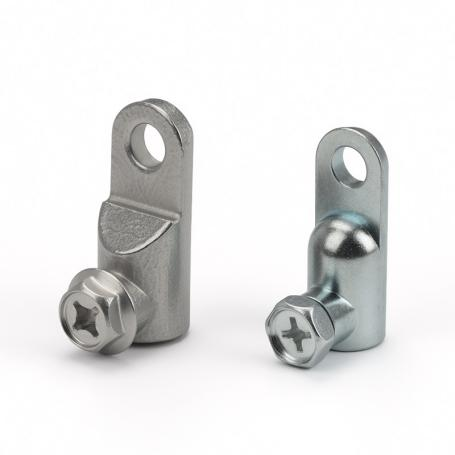

Соединители стержня замка

Нижние правые фитинги представляют собой соединители запирающих стержней — связующее звено между тягой дверцы шкафа и запирающим механизмом. В конструкции с замком шатуна эти соединители соединяют секции стержня и фиксируют узел, так что фиксирующее действие четко переносится от рукоятки к верхнему и нижнему болтам. Варианты включают цинковый сплав M8, нержавеющую сталь 304 M8 и цинковый сплав M10, охватывающие наиболее распространенные размеры резьбы стержней, используемые в стандартных промышленных корпусах. Нержавеющая сталь — лучший выбор для шкафов на открытом воздухе или с высокой влажностью, где стержень в сборе со временем подвергается более суровым условиям.

Собираем это вместе

Ни один из этих фитингов не является сложным, но правильная спецификация — размер резьбы, материал и создание модели — экономит время во время сборки и позволяет избежать разочарований из-за несоответствия компонентов на месте. Для сборок панелей шкафа, которые должны четко сочетаться друг с другом и оставаться такими, на эти мелкие детали стоит обратить внимание с самого начала.
