Петля для поверхностного монтажа электрического шкафа

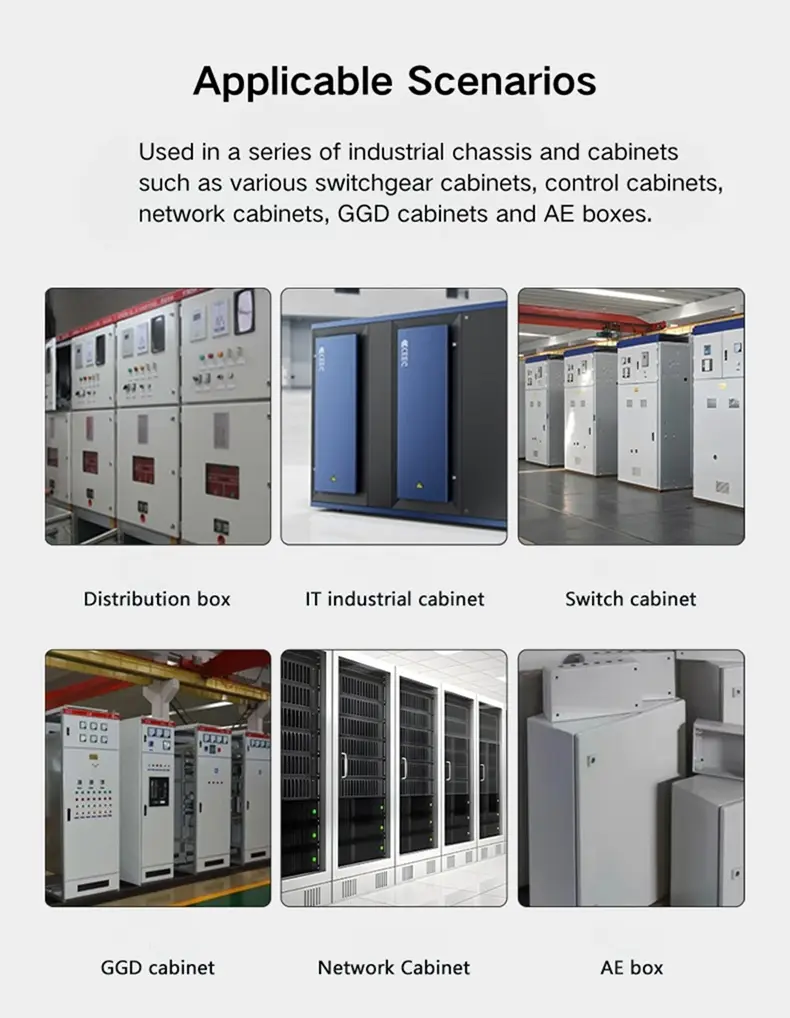

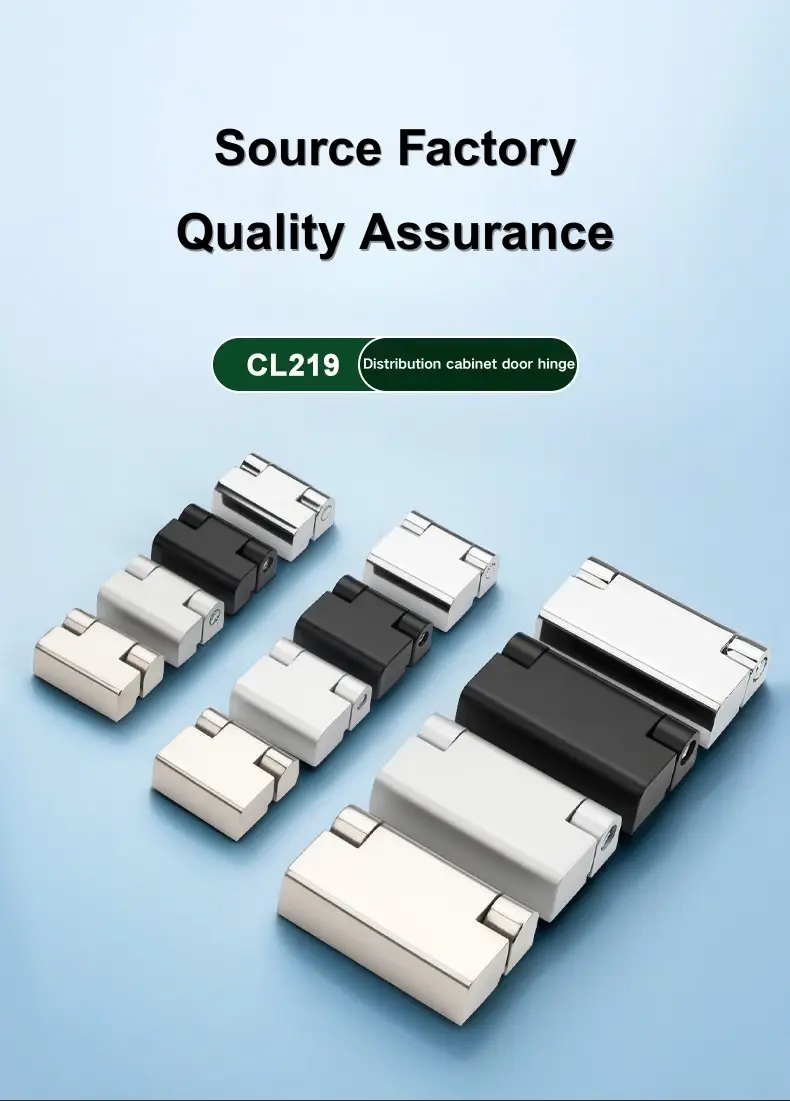

Для покупателей, приобретающих петли для шкафов Yitai Lock для распределительных панелей или промышленных шкафов, серия шарниров для поверхностного монтажа электрического шкафа CL219 охватывает полезный диапазон размеров в единой последовательной конструкции. CL219-1 — самый большой из трех, CL219-3 — посередине, а CL219-2 — самый маленький — так что есть модель, подходящая большинству размеров дверей без перехода на другую серию петель. Все три крепятся винтами с использованием четырех точек крепления, а версии из нержавеющей стали имеют зеркальную поверхность для применений, где приоритетом являются устойчивость к коррозии и внешний вид поверхности.

Варианты модели и размеры

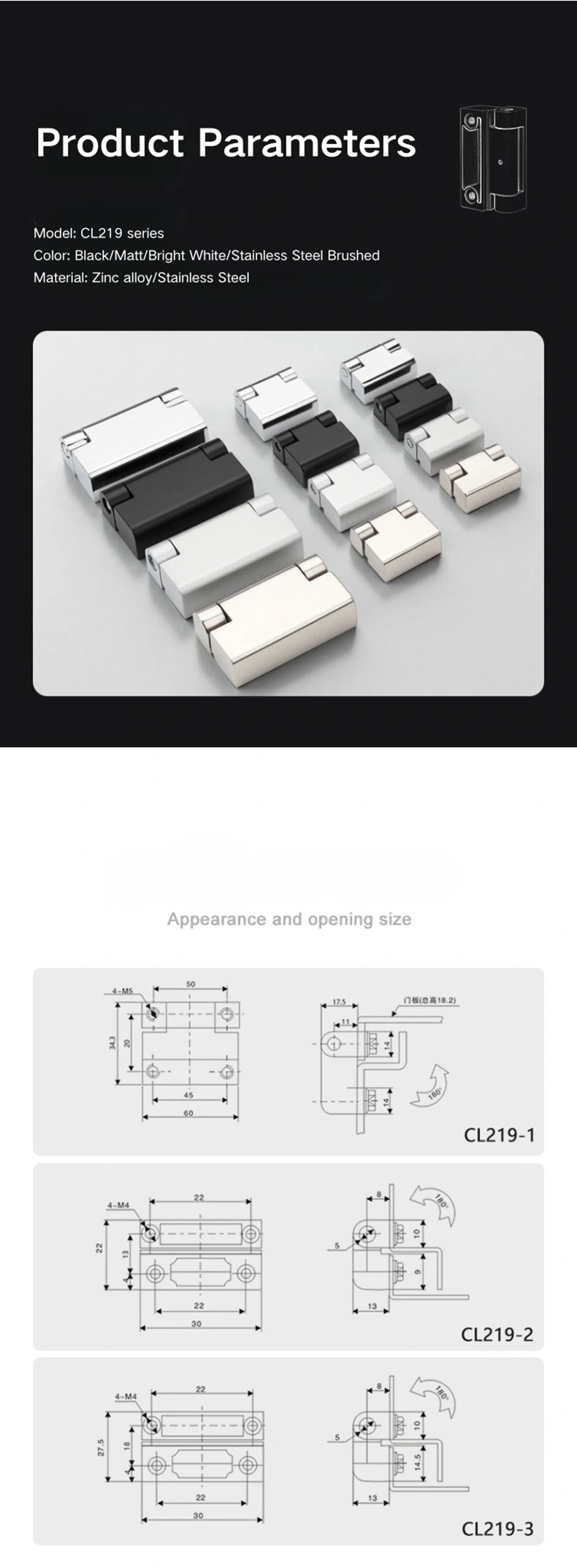

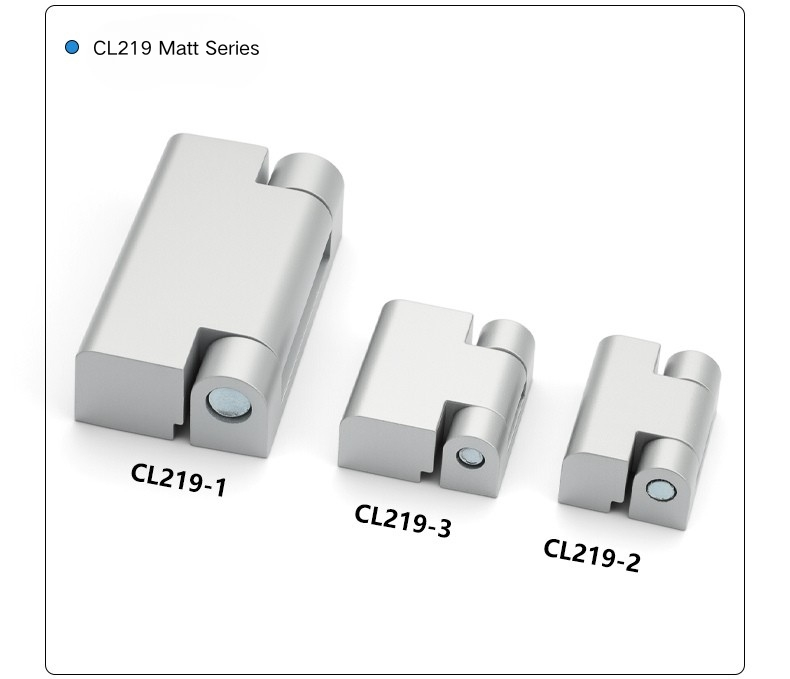

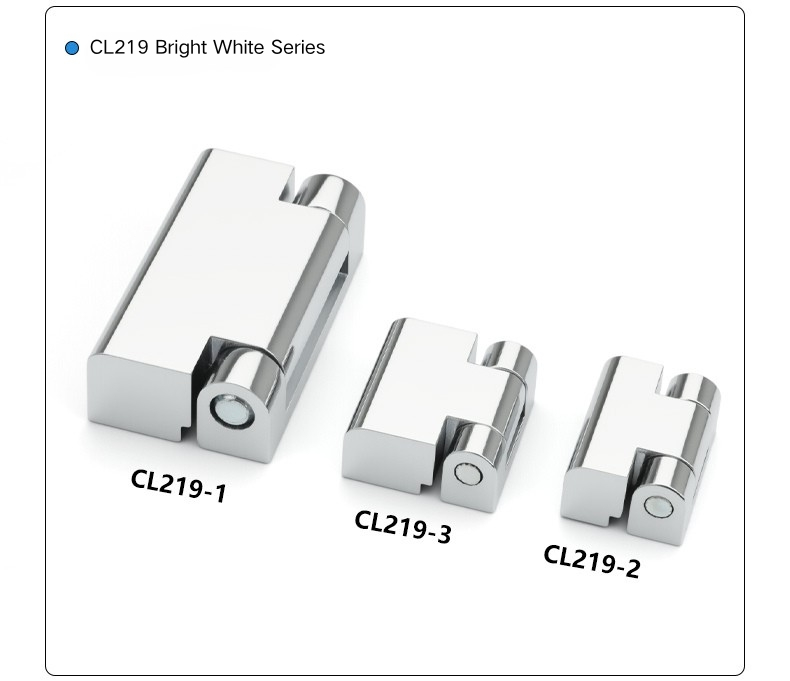

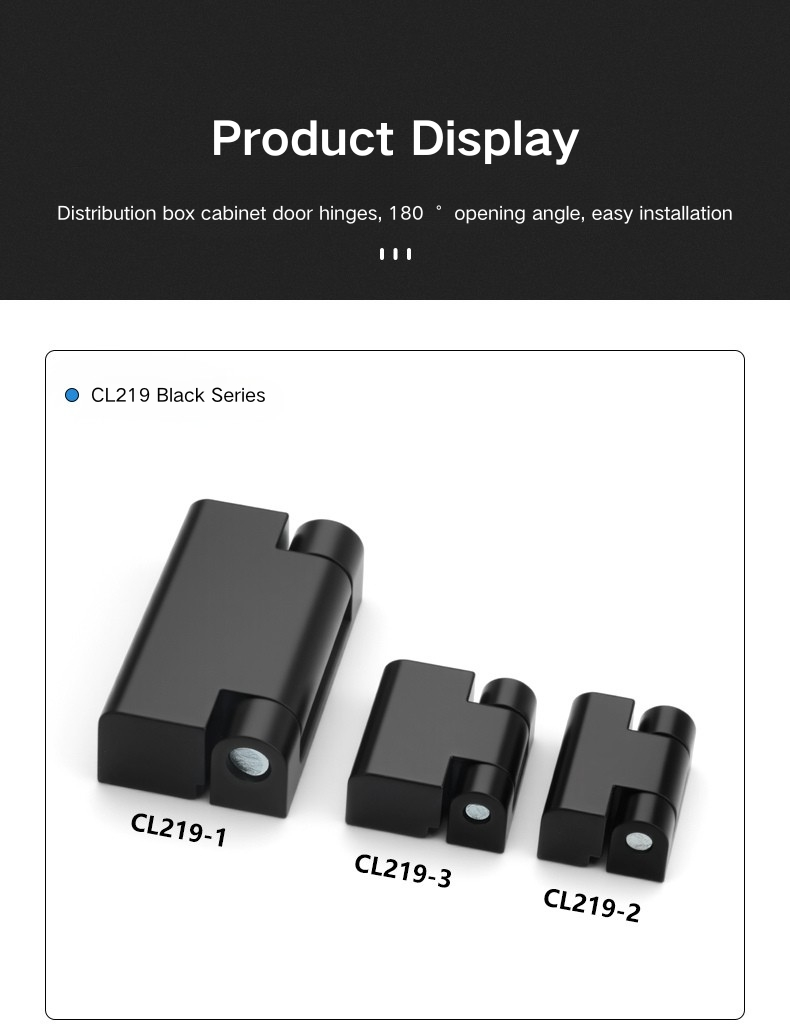

Петля для поверхностного монтажа электрического шкафа доступна в трех размерах. CL219-1 — самая крупная модель с общими размерами 60 × 34,3 мм, внутренним пролетом створок 45 мм и четырьмя крепежными винтами M5. CL219-2 является самым маленьким, его размеры составляют 30 × 22 мм, внутренний пролет 22 мм и четыре винта M4. CL219-3 занимает промежуточное положение с общими размерами 30 × 27,5 мм, также с внутренним промежутком 22 мм и четырьмя винтами M4 — немного выше, чем CL219-2, но имеет ту же ширину и размер винтов.

Выбор между моделями петли для поверхностного монтажа электрического шкафа зависит от размера дверной панели и нагрузки, которую должна выдерживать петля. CL219-1 — правильный выбор для больших или тяжелых дверей шкафа; CL219-2 подходит для более легких и компактных корпусов; а CL219-3 находится между ними, предлагая немного большую высоту, чем CL219-2, сохраняя при этом ту же ширину. Все три открываются на 180°.

Варианты отделки и материалов

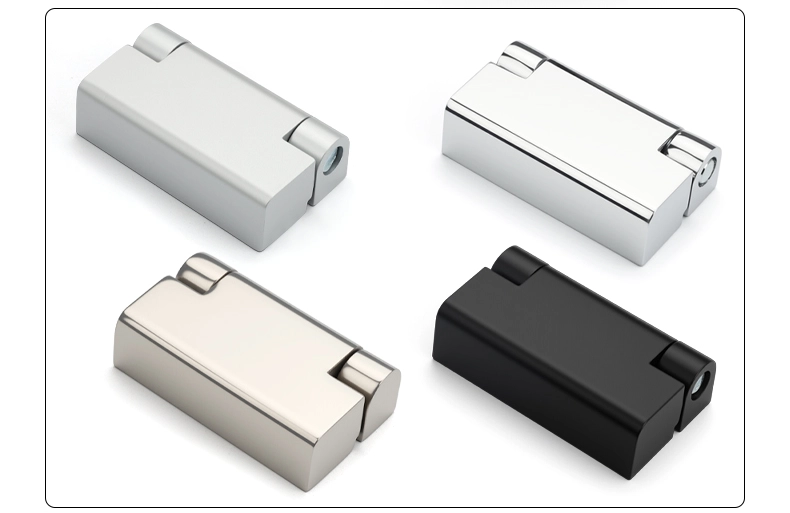

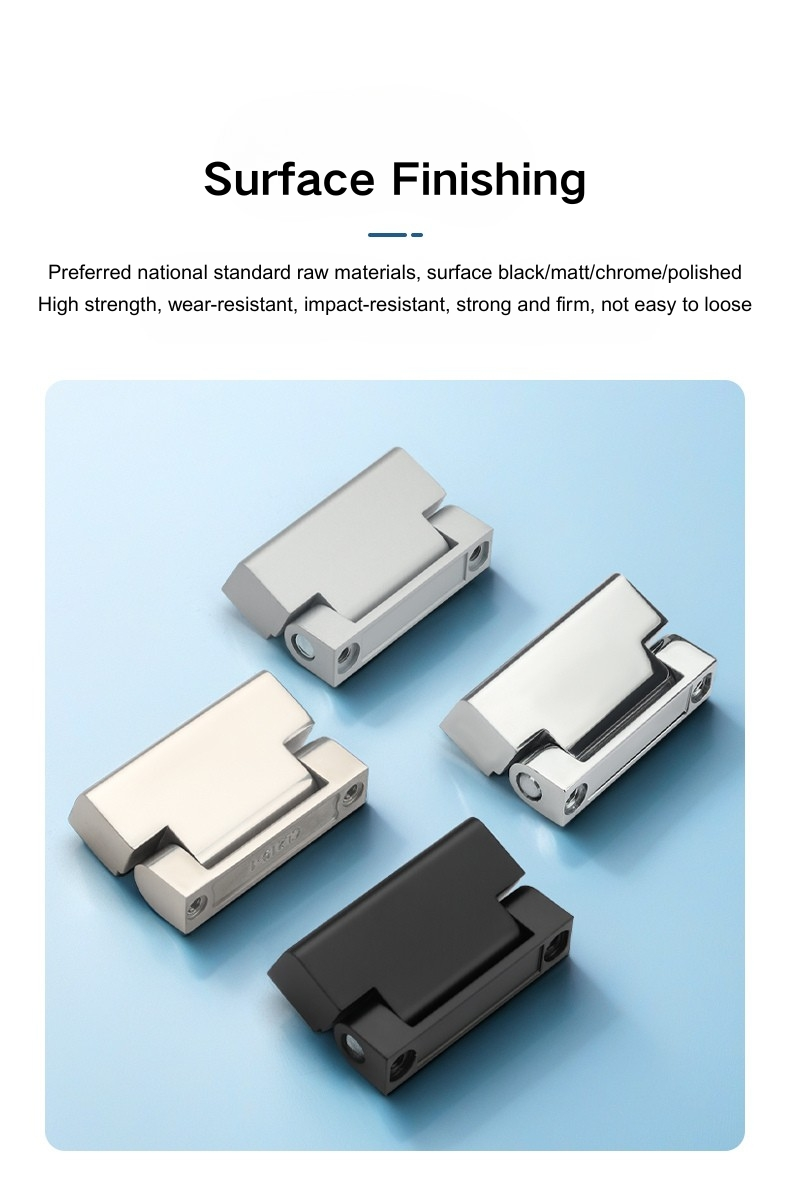

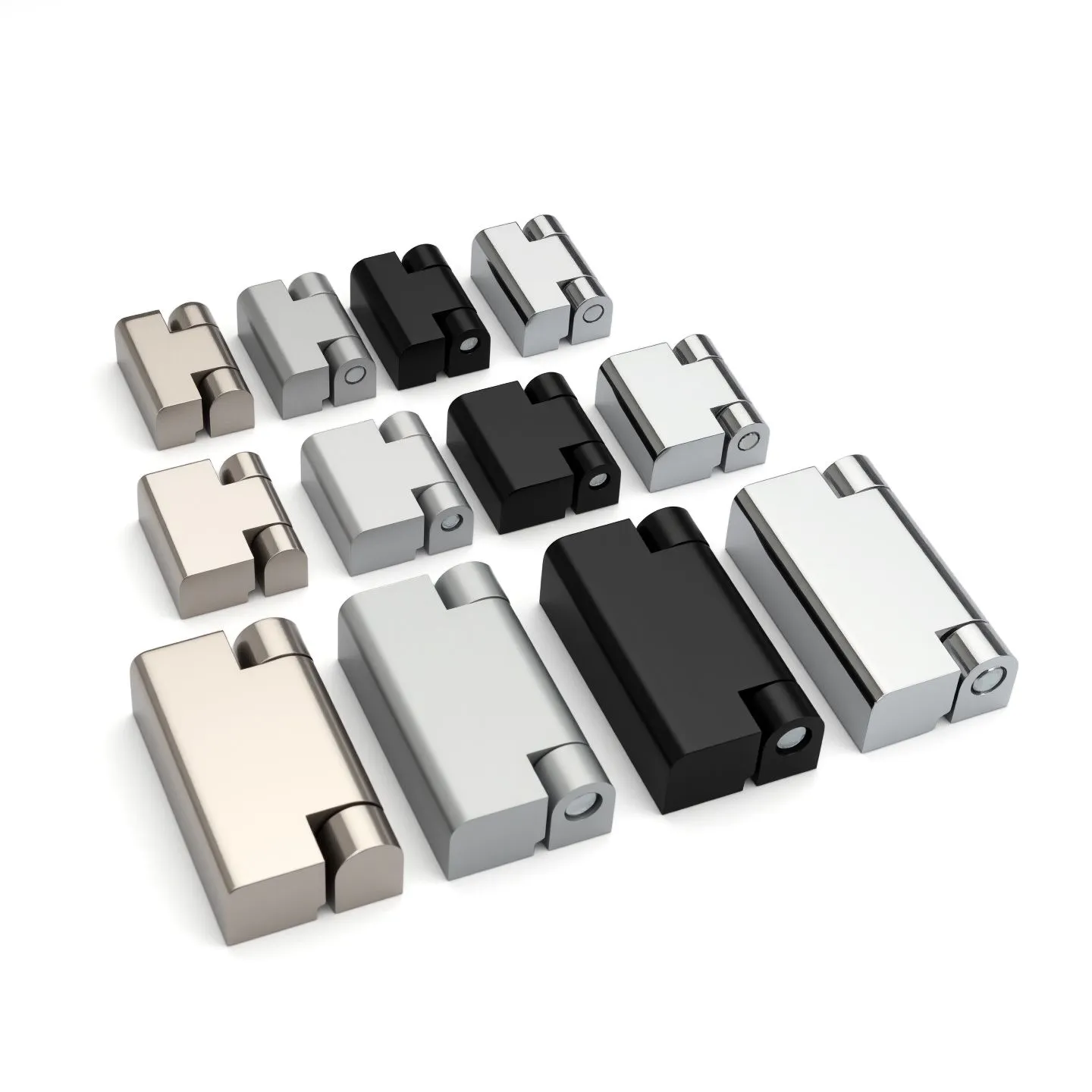

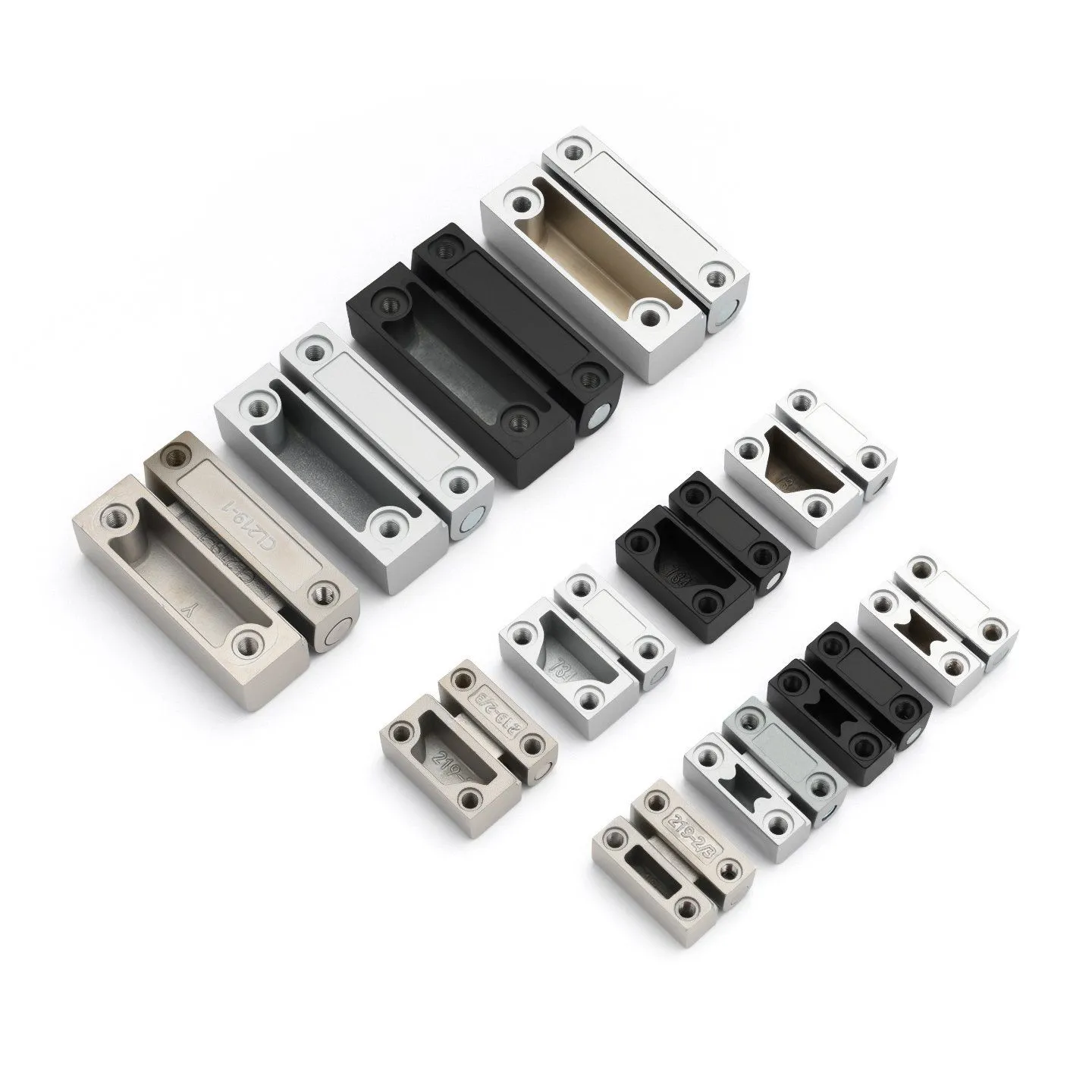

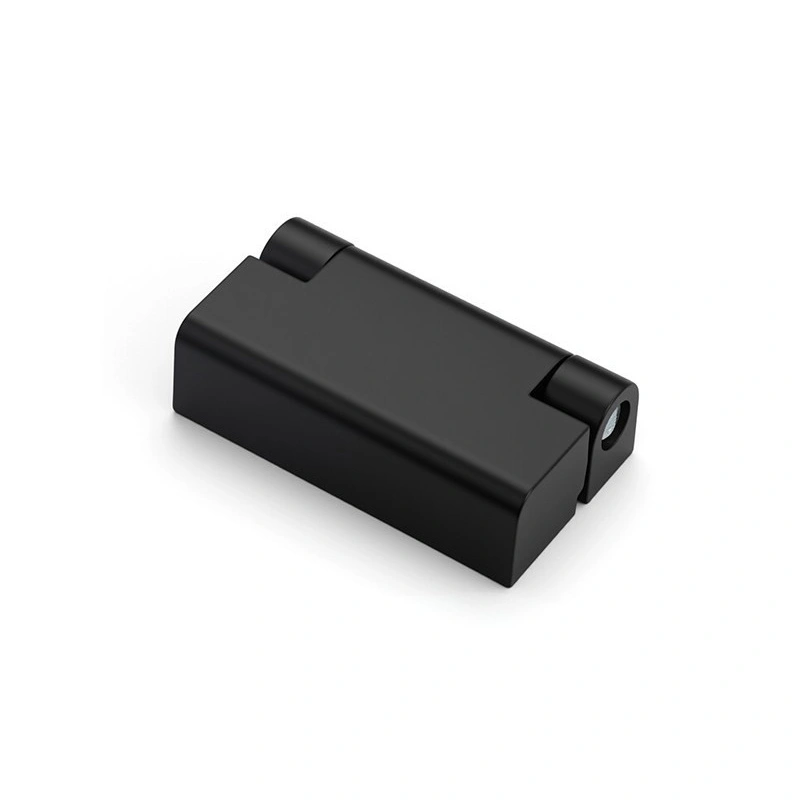

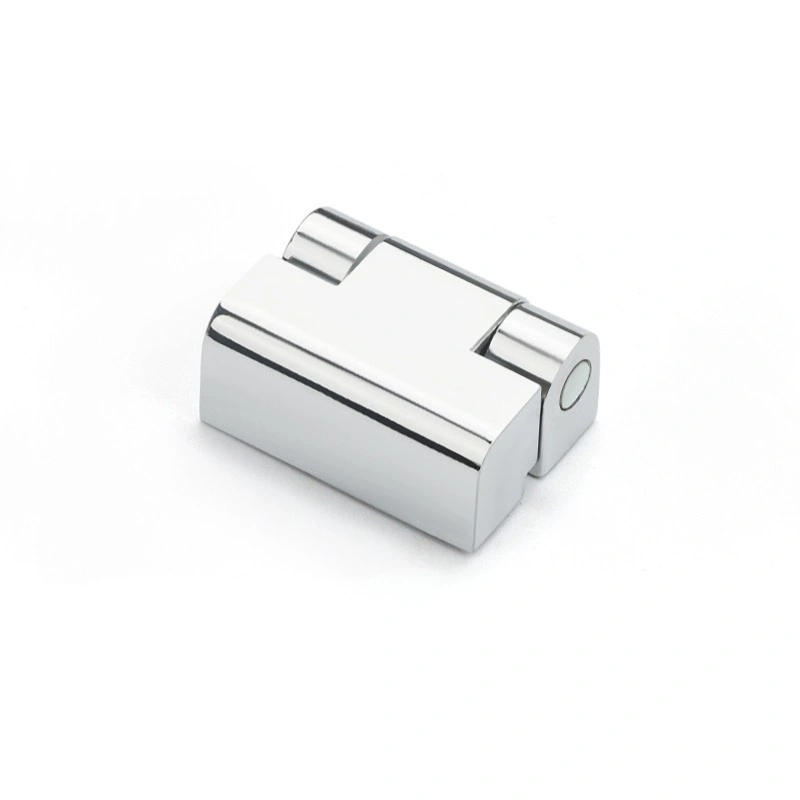

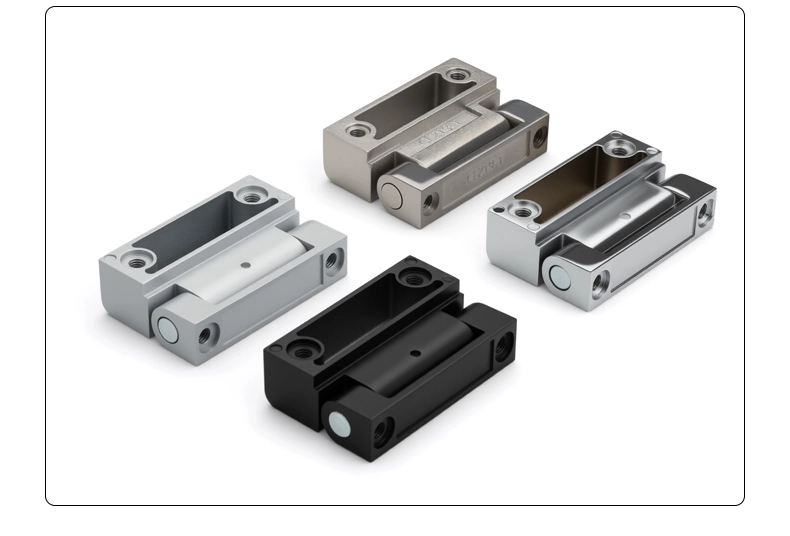

Каждая модель петли для поверхностного монтажа электрического шкафа предлагается в четырех вариантах: черный цинковый сплав, матовый цинковый сплав, блестящий хром-цинковый сплав и нержавеющая сталь с зеркальной отделкой. Три варианта цинкового сплава обеспечивают различный внешний вид поверхности, соответствующий эстетике корпуса: черный для темных корпусов или корпусов с порошковым покрытием, матовый для индустриального вида с низким блеском и яркий хром для полированного внешнего вида на панелях с более высокими характеристиками.

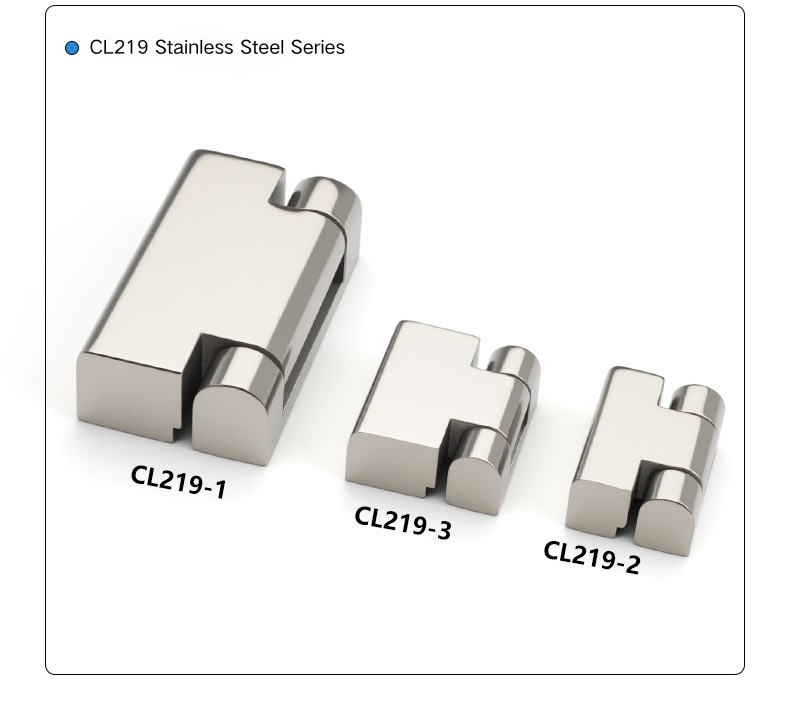

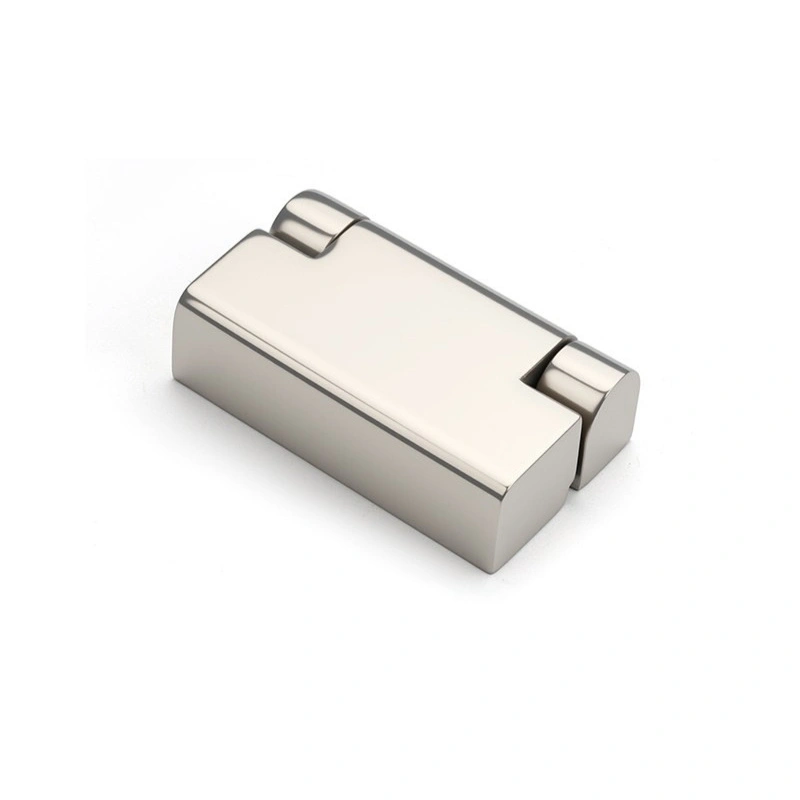

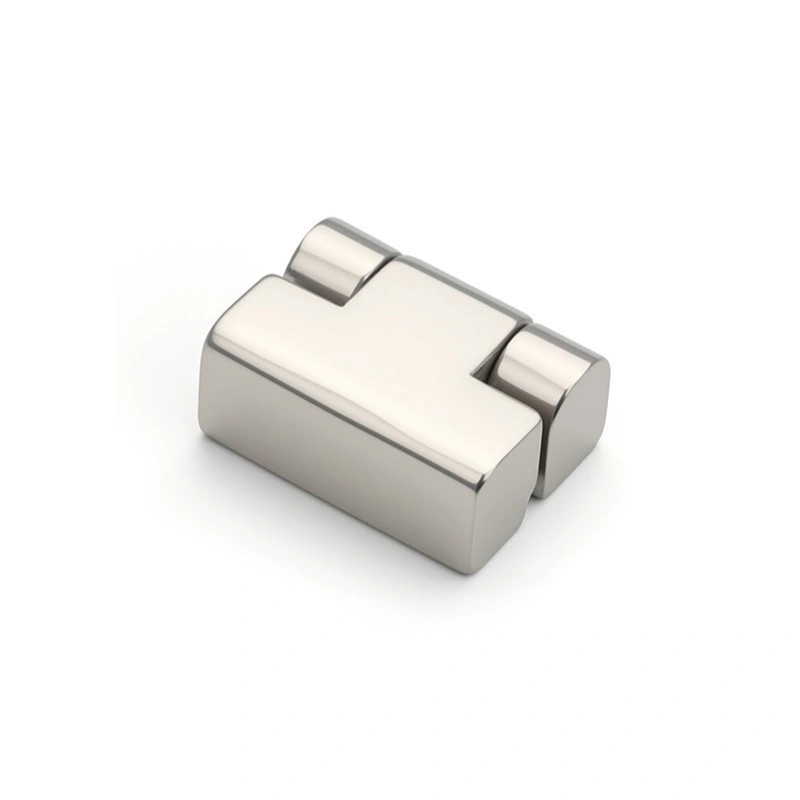

В версии петли для поверхностного монтажа электрического шкафа из нержавеющей стали используется зеркальная полировка, которая дает отражающую, гладкую поверхность, а не матовую или сатинированную поверхность. Если шкаф устанавливается на открытом воздухе, рядом с побережьем или где-либо еще, где влажность является постоянным фактором, версия с зеркальной отделкой из нержавеющей стали является более разумным выбором — варианты из цинкового сплава хороши в помещении, но со временем не будут так хорошо выдерживать влажные или соленые условия. Для стандартного применения в шкафах внутри помещений любая отделка из цинкового сплава хорошо сохраняется в нормальных условиях.

Угол открытия и управление дверью

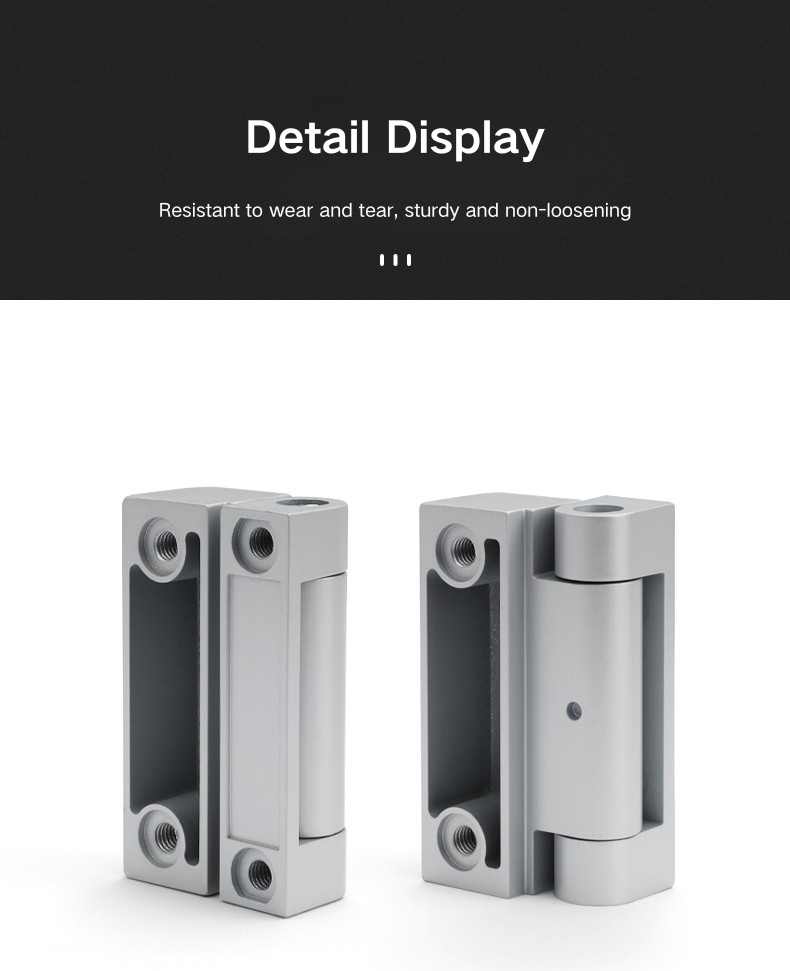

Все три модели шарниров для поверхностного монтажа электрического шкафа открываются на 180°, что позволяет дверце шкафа полностью распахнуться относительно соседней панели или стены. Поворот на 180° удобен в труднодоступных местах, где дверь, открывающаяся только наполовину, мешает доступу внутрь или работе с находящимся рядом оборудованием. Что касается конструкции для поверхностного монтажа, то петля располагается на внешней стороне как двери, так и рамы — она видна, когда дверь закрыта, но это также означает, что установка проста, и петлю легко проверить или заменить позже, не разбирая дверь. Это упрощает установку — не требуется прокладка или подготовка вырезов — а также позволяет легко осмотреть или заменить петлю, не разбирая дверную панель.

Часто задаваемые вопросы

В1: Какие размеры доступны в серии CL219?

Серия CL219 включает три модели. CL219-1 — самый крупный, его общий размер составляет 60 × 34,3 мм; CL219-3 имеет средний размер — 30 × 27,5 мм; а CL219-2 — самый маленький — 30 × 22 мм. Все три имеют одинаковую базовую конструкцию и угол открытия 180°.

В2: Какие размеры винтов используются для монтажа?

Для крепления CL219-1 используются четыре винта M5. В CL219-2 и CL219-3 используются четыре винта M4. Длину винта следует выбирать в зависимости от толщины дверной панели и коробки.

В3: Какие варианты отделки доступны?

Каждая модель CL219 выполнена из черного цинкового сплава, матового цинкового сплава, блестящего хромированного цинкового сплава и нержавеющей стали с зеркальной полировкой. Варианты из цинкового сплава подходят для применения в шкафах внутри помещений; зеркальная отделка из нержавеющей стали лучше подходит для использования на открытом воздухе или в условиях повышенной влажности.

Вопрос 4: Каков угол открытия петли шкафа CL219?

Все три модели CL219 открываются на 180°, позволяя двери полностью распахнуться. Это полезно в установках, где требуется полный зазор между дверями или где пространство вокруг шкафа ограничено.

В5: Это петля скрытого или поверхностного монтажа?

CL219 — это петля для накладного монтажа. Он располагается на внешней стороне двери и рамы, а не утоплен или скрыт. Это упрощает установку, поскольку не требуется никаких вырезов или прокладки, а петля остается доступной для осмотра или замены после установки.

В6: Подходит ли версия из нержавеющей стали для наружных шкафов?

Да. В нержавеющей стали CL219 с зеркальной отделкой используется устойчивый к коррозии материал марки 304, который подходит для открытых распределительных устройств, прибрежных зон или любых установок, где корпус со временем подвергается воздействию влаги.

Вопрос 7: Как мне выбрать между CL219-1, CL219-2 и CL219-3?

Выбирайте в зависимости от размера и веса вашей дверной панели. CL219-1 — самый большой и подходит для более тяжелых и больших дверей. CL219-2 — самый маленький и хорошо работает с компактными или легкими корпусами. CL219-3 среднего размера и находится между ними как по размерам, так и по грузоподъемности.
