Как выбрать правильный вентиляционный фильтр для электрошкафа или промышленного шкафа?

Нагрев — один из наиболее простых способов сократить срок службы электрических компонентов внутри шкафа. Авентиляционный фильтрНабор, который правильно подходит, эффективно фильтрует и подходит для среды установки, во многом способствует бесперебойной работе системы. Yitailock производит полный ассортимент вентиляционных окон для шкафов из АБС-пластика различных размеров и конфигураций — вот что нужно знать, прежде чем выбрать одно из них.

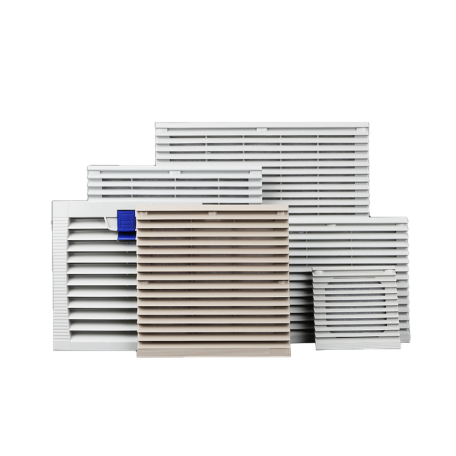

Серия XT — фильтрационная вентиляция для электрических шкафов

Серия XT охватывает квадратныевентиляционный фильтркомплекты от XT801 до XT807, каждый из которых имеет жалюзийную решетку из ABS снаружи и полимерную фильтрующую подушку G3 внутри. Фильтрующая подушка улавливает пыль и мусор до того, как они достигнут компонентов внутри корпуса, что является ключевым отличием этого фильтра от простой вентиляционной решетки.

Размеры варьируются от компактного XT801 (внешний 107×107 мм, вырез 81×81 мм) до XT806 (внешний 322×322 мм, вырез 280×280 мм) и прямоугольного XT807 (внешний 420×180 мм, вырез 389×149 мм). Чаще всего указываются размеры среднего диапазона от XT803 до XT805, которые соответствуют стандартным вырезам в панелях, которые имеются в большинстве распределительных шкафов и шкафов управления.

Цвета: RAL 7035 (светло-серый — стандарт для большинства промышленных шкафов), RAL 7032 (более теплый галечно-серый) и черный для особых случаев установки.

Обычный тип и высокий стиль

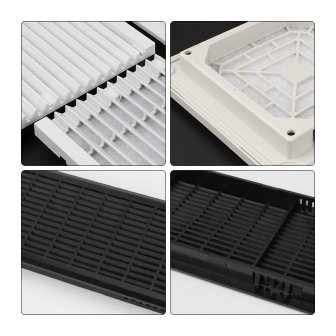

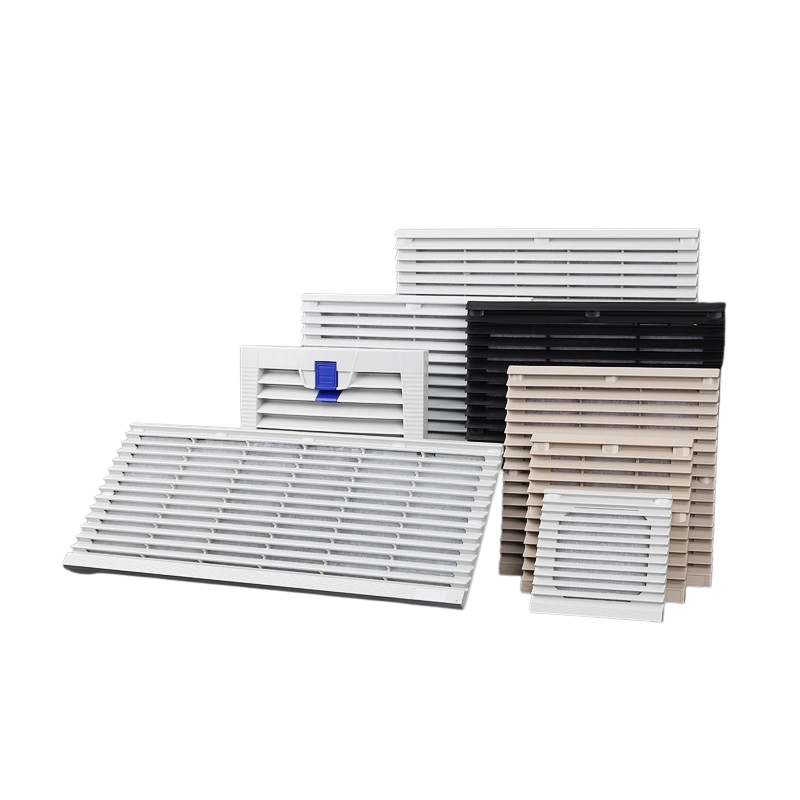

Для моделей XT804 и XT805 доступны две высоты профиля. Обычный тип располагается ближе к поверхности панели и подходит для стандартных установок, в которых толщина стенок шкафа находится в пределах типичного диапазона. Высокая модель имеет более глубокий корпус, который подходит для стен с более толстыми панелями или для установки, где необходим дополнительный зазор между решеткой и вентилятором позади нее. На втором и третьем изображениях показана внутренняя компоновка каждого из них: в обычном типе используется винтовое крепление M4 в одной точке, а в высоком — две точки крепления M4 для более надежного крепления на более глубоких панелях.

Варианты клеевых прокладок

Большинство моделей XT доступны с клейкой точечной прокладкой или без нее — черной уплотнительной полосой, проходящей по периметру рамки фильтра. Для шкафов, требующих определенной степени пылезащиты вокруг самого вентиляционного окна, стоит указать вариант прокладки. При установке решетки он прижимается к поверхности панели, уменьшая зазор между рамой и краем выреза. Для стандартных внутренних шкафов, где защита от проникновения вокруг решетки не является проблемой, неклейкая версия является более простым и экономичным выбором.

Некоторые модели XT804 и XT805 также доступны с защелкой вместо винтов, что ускоряет снятие и замену фильтра во время технического обслуживания.

Простые вентиляционные решетки

Для применений, где фильтрация не требуется (только пассивный поток воздуха), доступны простые вентиляционные решетки трех размеров: 78×200 мм, 78×456 мм и 80×461 мм. Внутри у них нет фильтрующей прокладки, что делает их подходящими для корпусов, где попадание пыли не является проблемой, но поток воздуха по-прежнему необходимо контролировать через панель.

Выбор правильного

Размер является первым решением: сопоставьте внешние размеры с доступным пространством на панели и подтвердите размер выреза перед заказом. После этого выбор между серией XT с фильтром и простой решеткой сводится к тому, нужна ли защита от пыли. В серии XT клейкую прокладку стоит добавить при любой установке, где вентиляционное окно шкафа должно располагаться заподлицо и плотно прилегать к панели. Обычный или высокий стиль зависит от толщины панели и требований к зазору для вентилятора.
