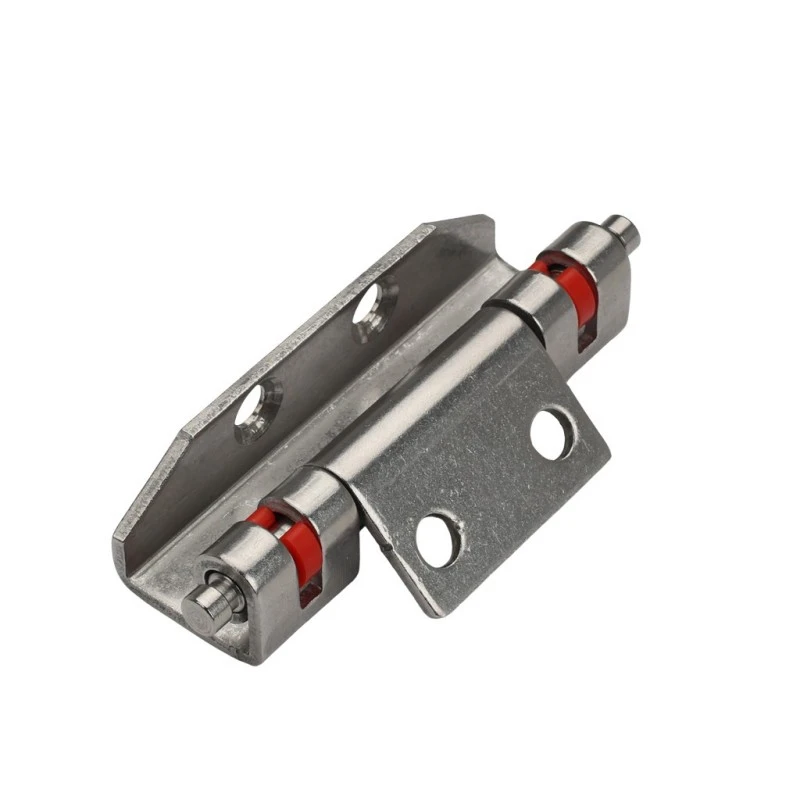

Полностью скрытый шарнир из нержавеющей стали

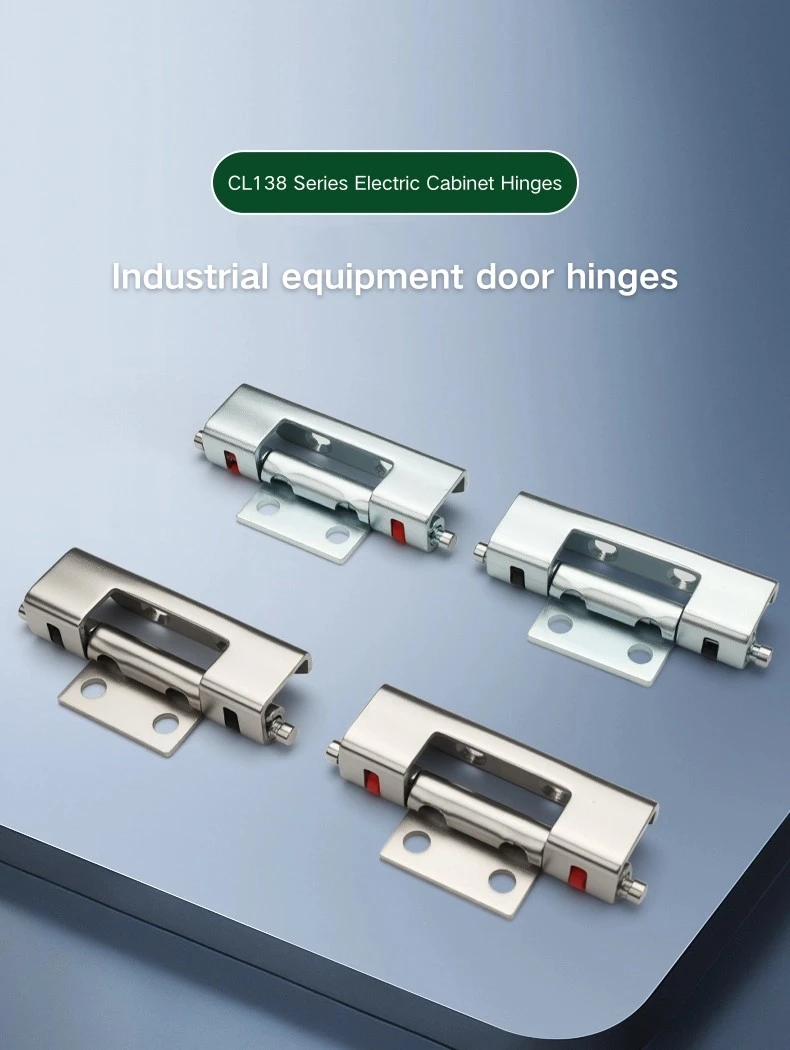

Для тех, кто покупает скрытые петли для шкафов оптом от Yitai Lock, полностью скрытая петля из нержавеющей стали CL138 включает четыре варианта из двух материалов и двух цветов зажимов. Версии из нержавеющей стали являются естественным выбором для корпусов во влажной или агрессивной среде, тогда как варианты из углеродистой стали хорошо подходят для стандартных распределительных шкафов внутри помещений. Цвет зажима — черный или красный — является скорее визуальным отличием, чем функциональным, поэтому выбор зависит от предпочтений или соответствия существующей фурнитуре шкафа.

Структура и размеры

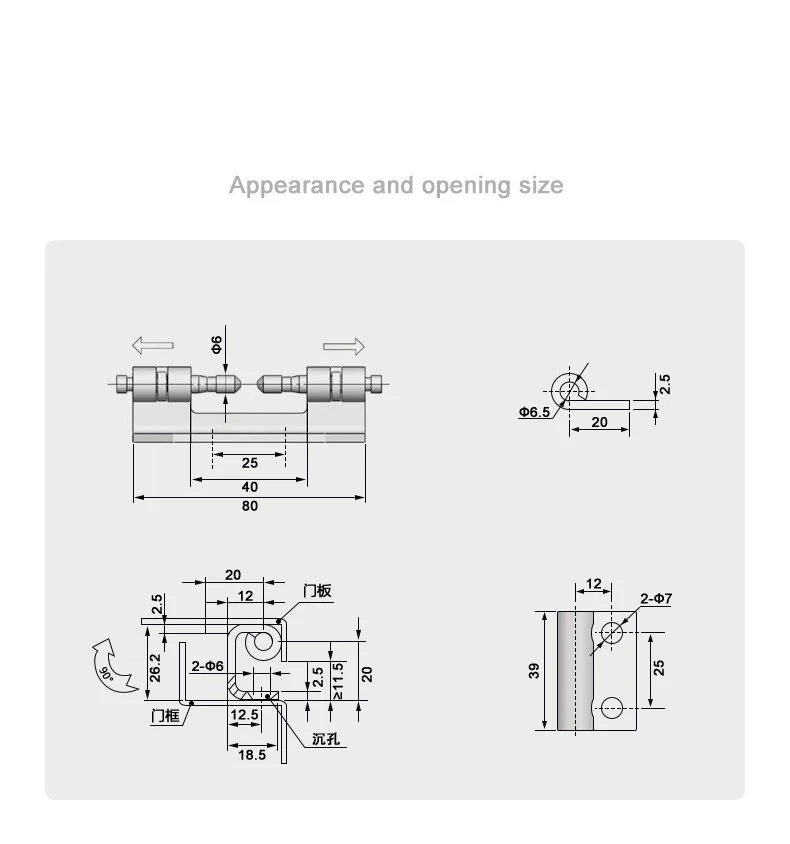

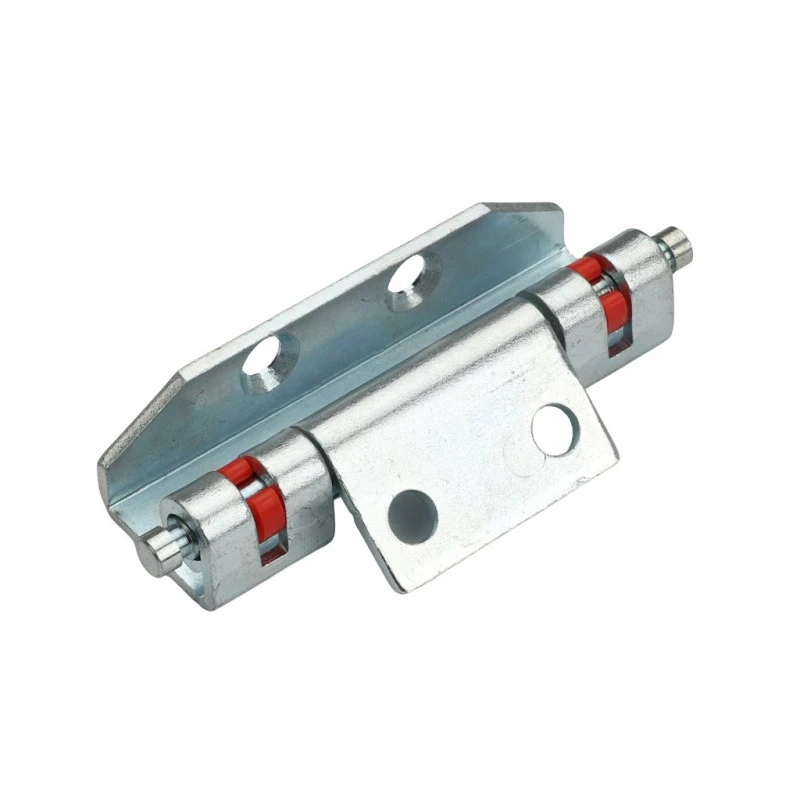

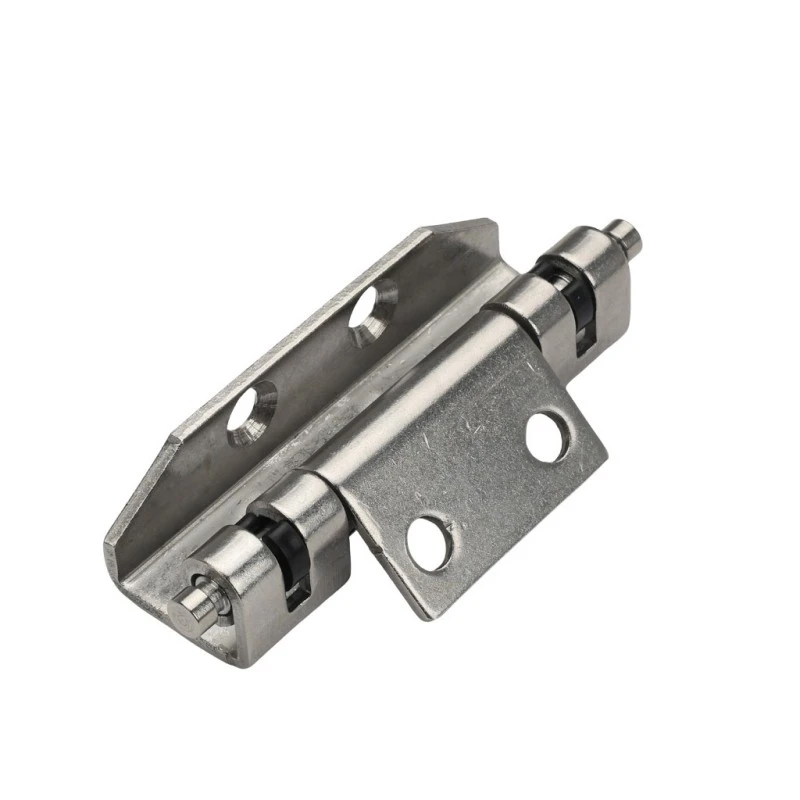

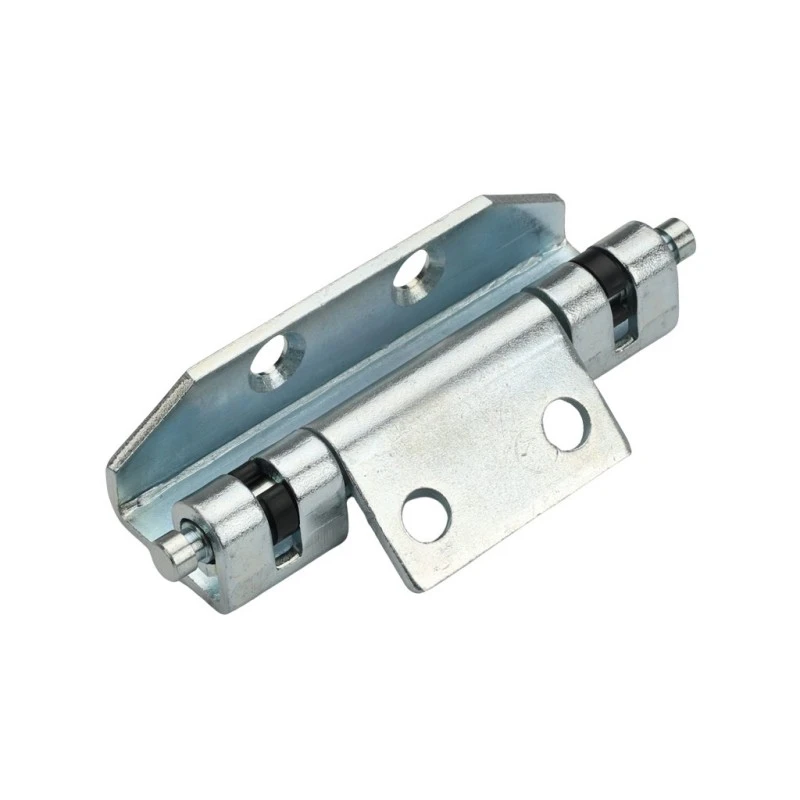

Полностью скрытая петля из нержавеющей стали имеет общую длину 80 мм, длина корпуса петли составляет 40 мм, а внутренний пролет между двумя концами цилиндра составляет 25 мм. Диаметр цилиндра составляет 6 мм, каждая из двух секций цилиндра выступает наружу от центрального корпуса, придавая шарниру характерный гантельный профиль. Зажимной узел расположен на концах ствола и удерживает петлю в зацеплении с каналом дверной коробки.

Монтажная пластина полностью скрытой петли из нержавеющей стали имеет высоту 39 мм и ширину 25 мм, с двумя монтажными отверстиями диаметром 7 мм, расположенными на расстоянии 12 мм от края. На боковой стороне рамы общая глубина составляет 18,5 мм с основанием 12,5 мм, двумя цилиндрическими отверстиями диаметром 6 мм и потайной выемкой ≥11,5 мм. Зажимной штифт диаметром 6,5 мм находится на высоте 2,5 мм над лицевой поверхностью створки и имеет длину зацепления 20 мм.

Установка и монтаж

Полностью скрытая петля из нержавеющей стали устанавливается при помощи сварки — монтажная пластина приваривается к дверной панели, а корпус петли при сборке входит в паз рамы. Открытие на 90° означает, что дверь поворачивается под прямым углом к ​​лицевой стороне шкафа, что соответствует стандартным требованиям доступа для большинства конфигураций распределительных и управляющих шкафов.

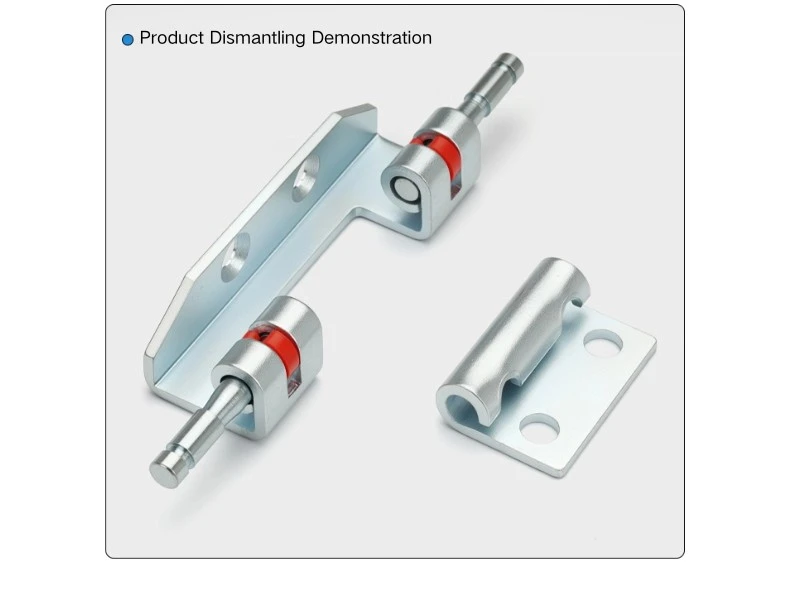

После приварки полностью скрытый шарнир из нержавеющей стали утоплен в профиль рамы, поэтому узел цилиндра и зажима скрыт снаружи. Зажимной механизм на каждом конце цилиндра фиксирует петлю в канале рамы и при необходимости может быть освобожден для снятия двери. Это скрытое зацепление делает петлю совместимой с системами каркасов шкафов Rittal, где геометрия канала подходит для такого типа утопленного монтажа петель.

Варианты материала и зажима

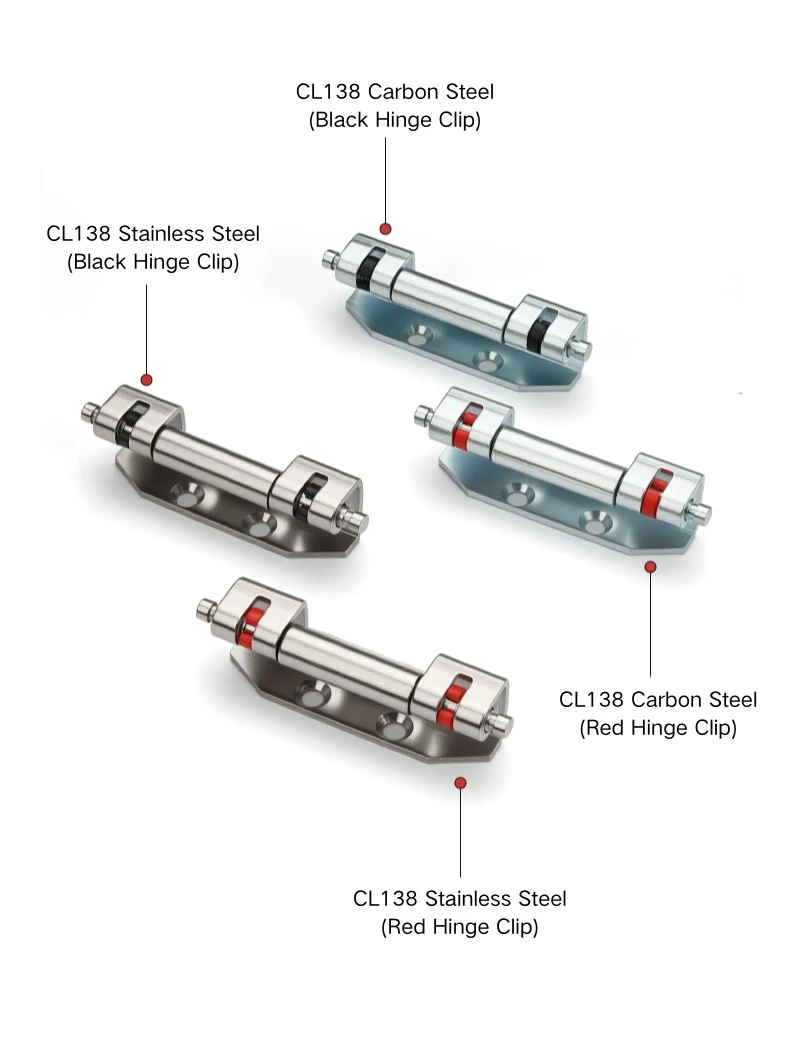

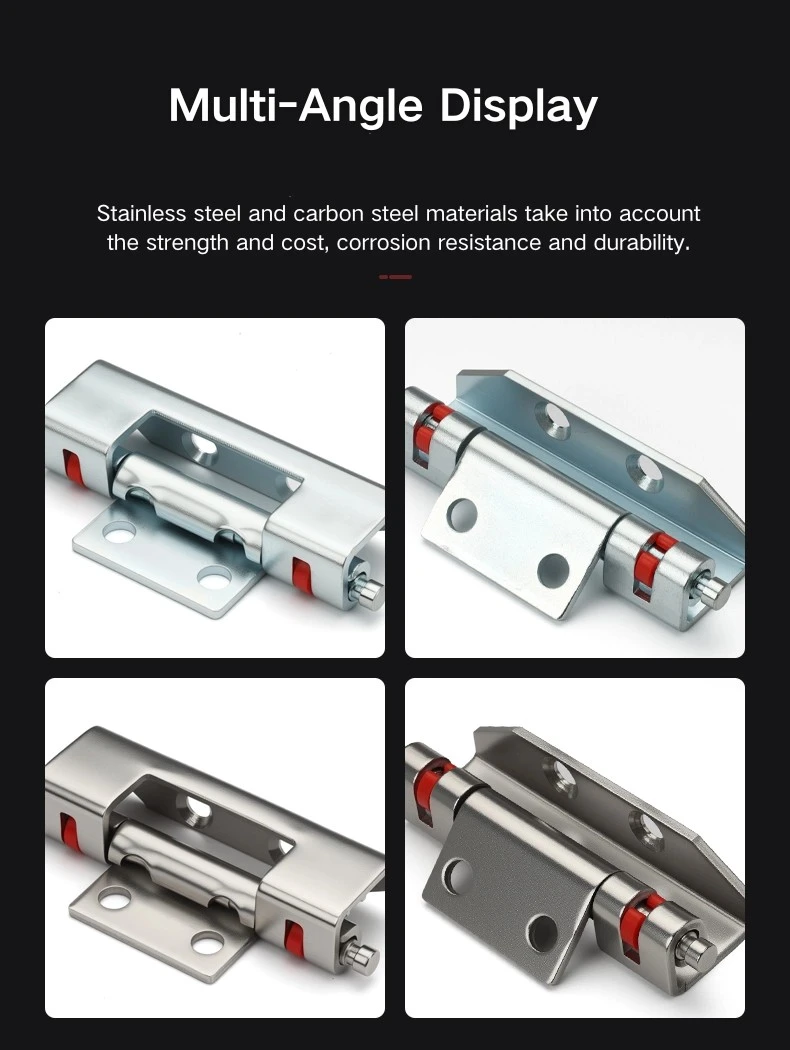

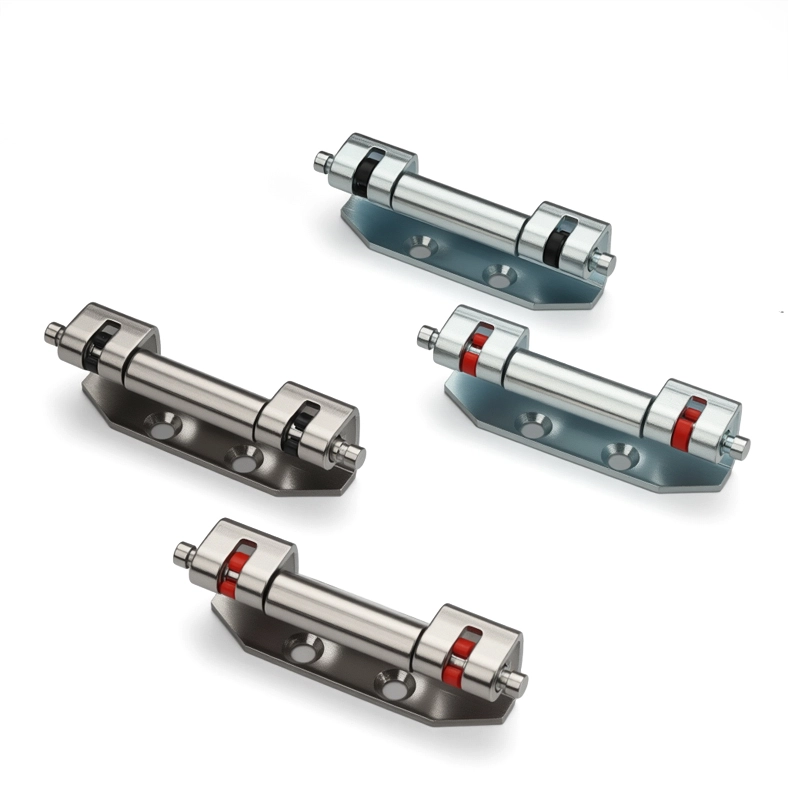

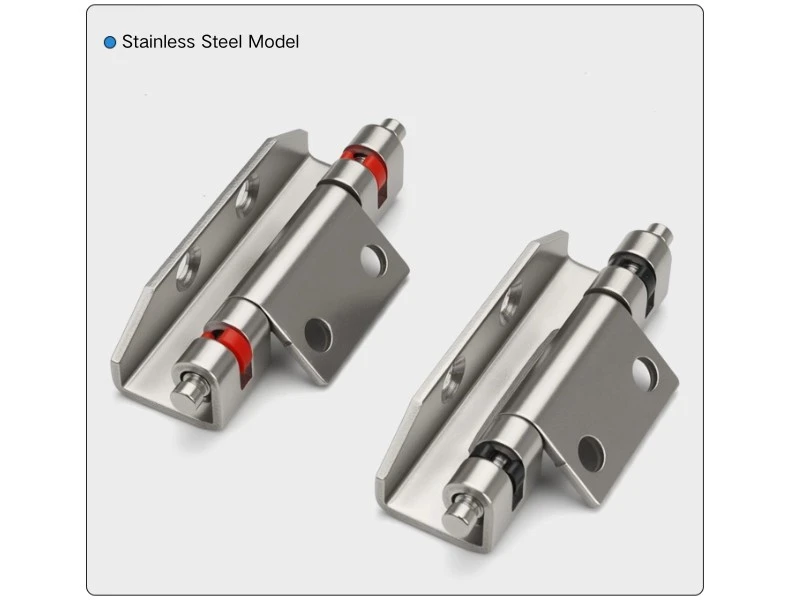

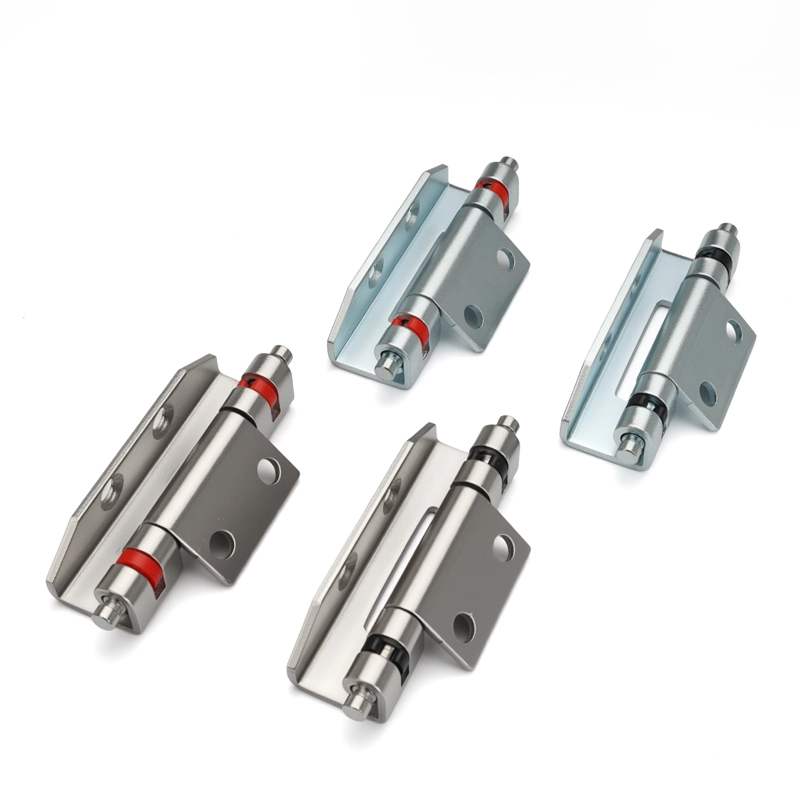

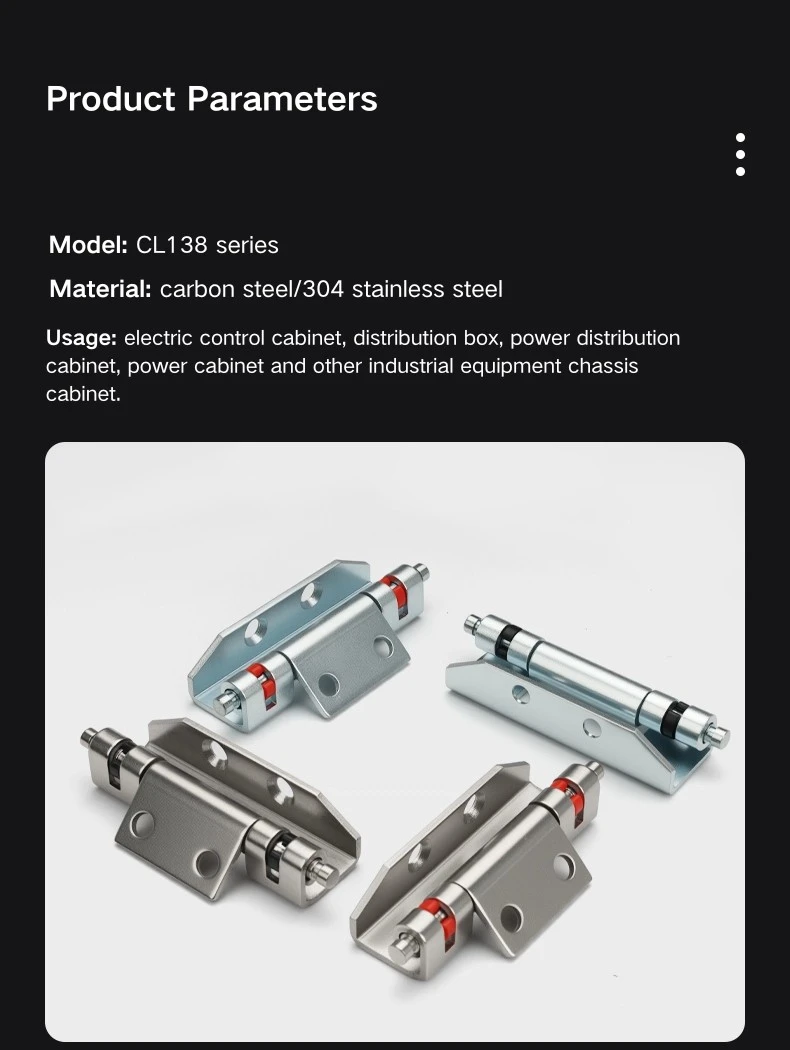

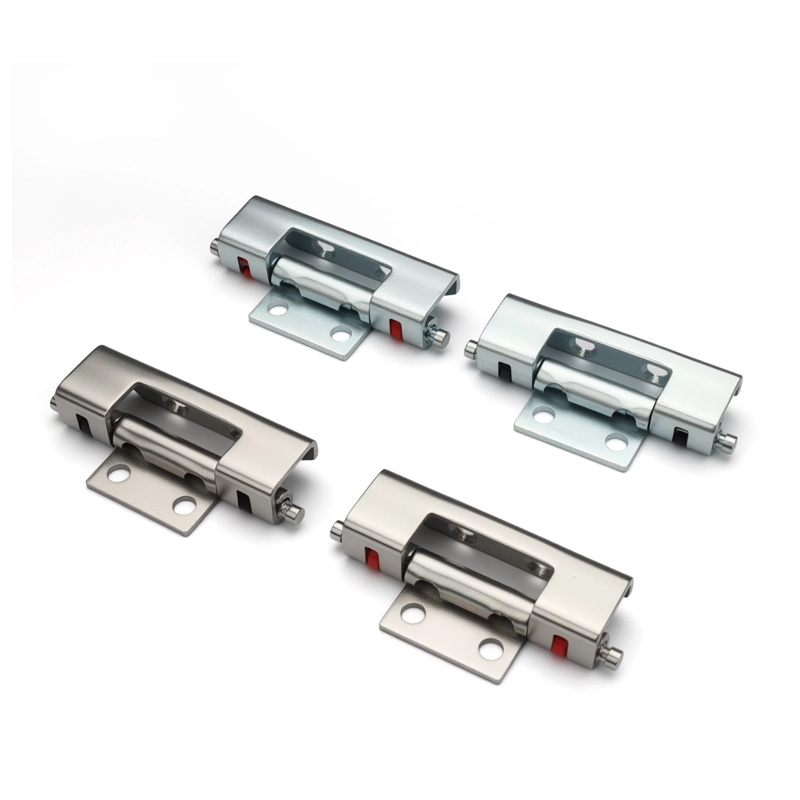

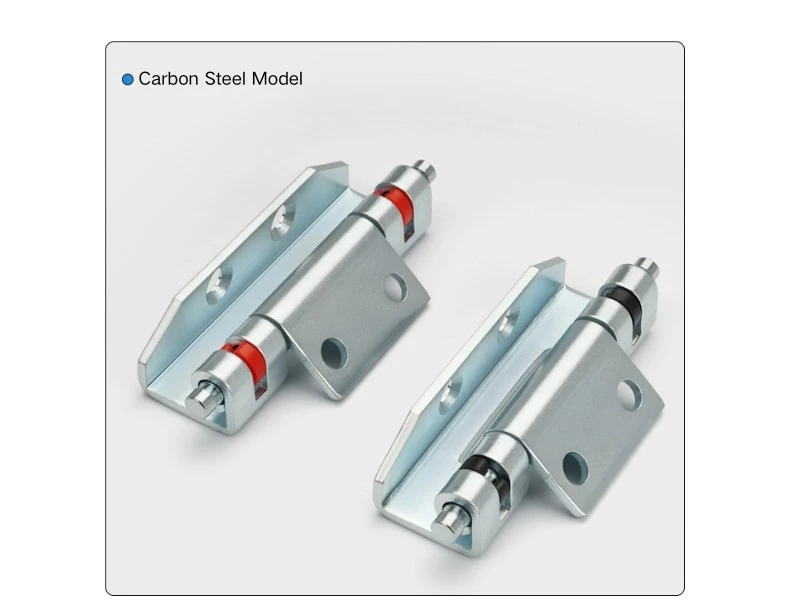

Полностью скрытая петля из нержавеющей стали доступна в исполнении из углеродистой и нержавеющей стали, с зажимом черного или красного цвета для обоих материалов — всего четыре варианта. Версия из нержавеющей стали лучше подходит для корпусов во влажных помещениях, для установки на открытом воздухе или в средах, где устойчивость к коррозии имеет большое значение с течением времени. Углеродистая сталь подходит для использования в сухих шкафах внутри помещений, где требования к отделке являются более стандартными.

Цвет зажима на полностью скрытой петле из нержавеющей стали — черный или красный — является косметическим различием, без разницы в материале или несущей способности между ними. Красные зажимы иногда используются в качестве визуального индикатора определенных линий шкафа или для различения положений петель в многодверных шкафах; черные зажимы являются более распространенным вариантом по умолчанию. В любом случае производительность идентична.

Сценарии применения

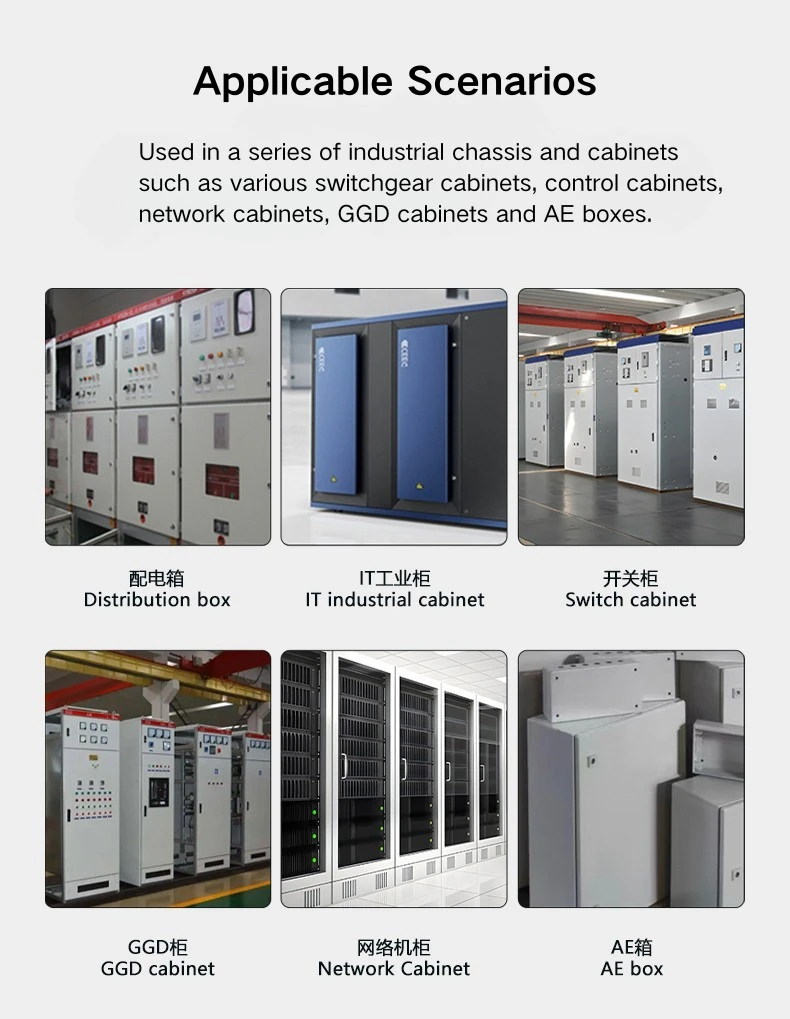

Полностью скрытая петля из нержавеющей стали используется в распределительных шкафах, корпусах контрольно-измерительного оборудования и панелях распределительных устройств, где требуется гладкая внешняя дверь без фурнитуры. Полностью скрытый профиль удерживает петлю вне поля зрения, когда дверь закрыта, что подходит для шкафов, установленных в видимых местах — серверных, диспетчерских или общественных помещениях — где открытая фурнитура петель будет выглядеть неуместно.

Совместимость с каркасами шкафов Rittal делает полностью скрытую петлю из нержавеющей стали удобной альтернативой для производителей или интеграторов, уже работающих с этой системой каркасов. Вариант из нержавеющей стали отвечает требованиям к коррозии в корпусах, находящихся на открытом воздухе или в условиях высокой влажности, а вариант из углеродистой стали охватывает большую часть стандартных распределительных шкафов внутри помещений, где стоимость и условия окружающей среды являются умеренными.

Часто задаваемые вопросы

Вопрос 1: Какие варианты доступны для CL138?

CL138 выпускается в четырех вариантах: углеродистая сталь с черным зажимом, углеродистая сталь с красным зажимом, нержавеющая сталь с черным зажимом и нержавеющая сталь с красным зажимом. Цвет зажима носит чисто косметический характер — функциональной разницы между черным и красным нет.

В2: Каков угол открытия CL138?

Скрытая петля CL138 открывается на 90°, что соответствует стандартным требованиям доступа к дверям распределительного шкафа и шкафа управления.

В3: Как устанавливается CL138?

CL138 сварной — монтажная пластина приваривается к дверной панели при изготовлении шкафа, а корпус петли входит в паз рамы. Для этой модели нет возможности винтового крепления.

Вопрос 4: Совместим ли CL138 со шкафами Rittal?

Да, скрытая петля CL138 совместима с каркасами шкафов Rittal. Геометрия зацепления шарнирного канала соответствует профилю рамы Rittal.

В5: Что обозначают цвета зажимов?

Черные и красные хомуты являются только цветными вариантами — материал и грузоподъемность у обоих одинаковые. Красный иногда используется как визуальный индикатор, чтобы различать положения петель или линии шкафа; черный — более распространенный выбор по умолчанию.

В6: Какой материал выбрать для уличных ограждений?

Версия CL138 из нержавеющей стали — правильный выбор для наружных кожухов, влажных сред или установок, где устойчивость к коррозии является долгосрочным требованием. Углеродистая сталь подходит для стандартных распределительных шкафов внутри помещений.
