Петля из цинкового сплава для шкафа RMU

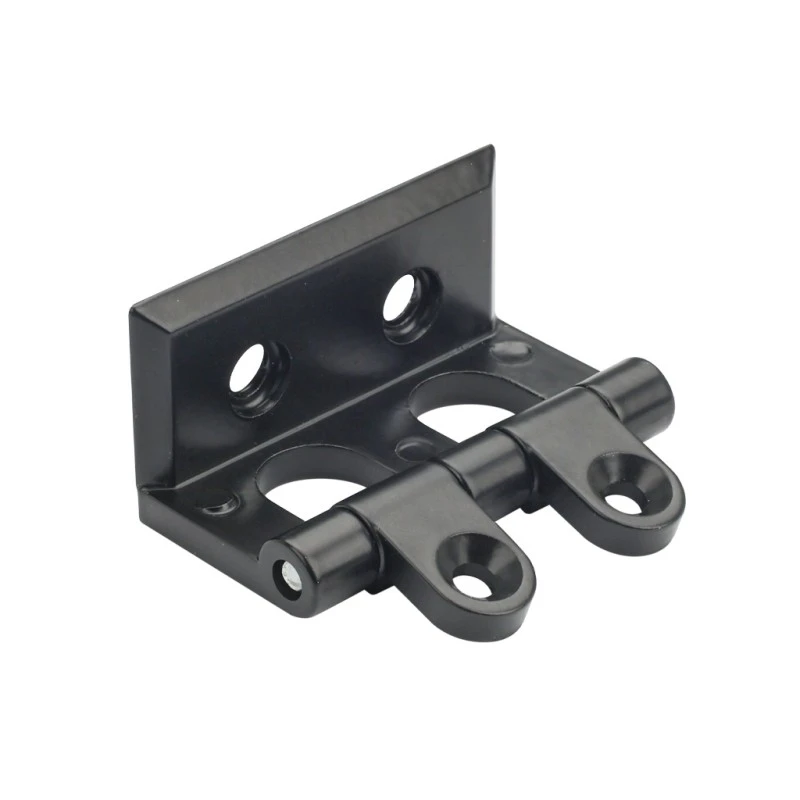

Для тех, кто приобретает фурнитуру для шкафа RMU от Yitai Lock в больших объемах, в петле из цинкового сплава для шкафа RMU CL208 используется двухцилиндровая конструкция с двумя цилиндрами диаметром 8 мм и штифтом диаметром 4 мм, что придает петле более широкую несущую поверхность, чем у петли с одним цилиндром того же размера. Общая площадь основания составляет 48 × 26 мм, устанавливается посредством сварки, а два варианта отделки — черный и яркий хром — охватывают наиболее распространенные виды обработки поверхности шкафов на рынке распределительных устройств и распределительных устройств.

Структура и размеры

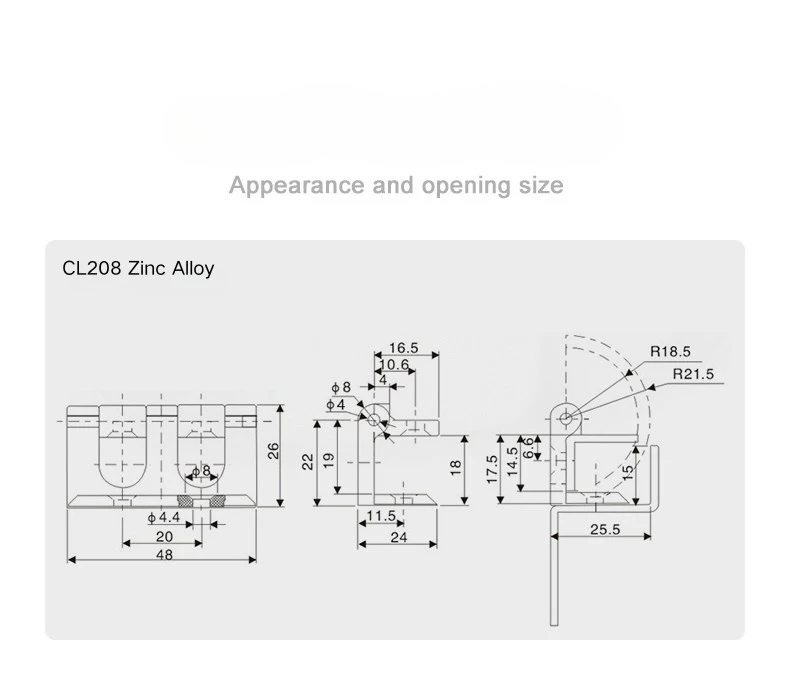

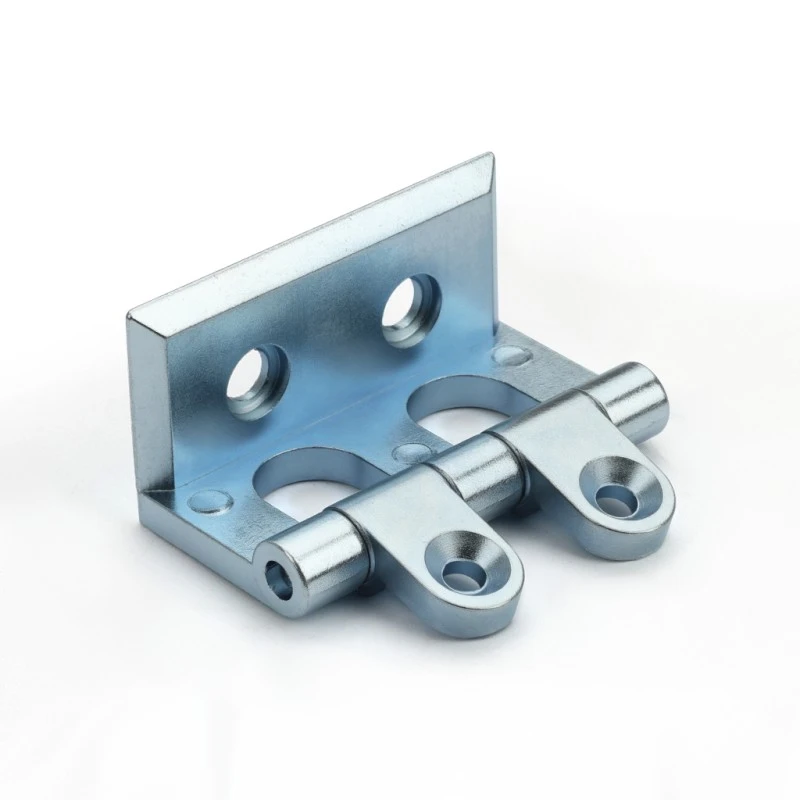

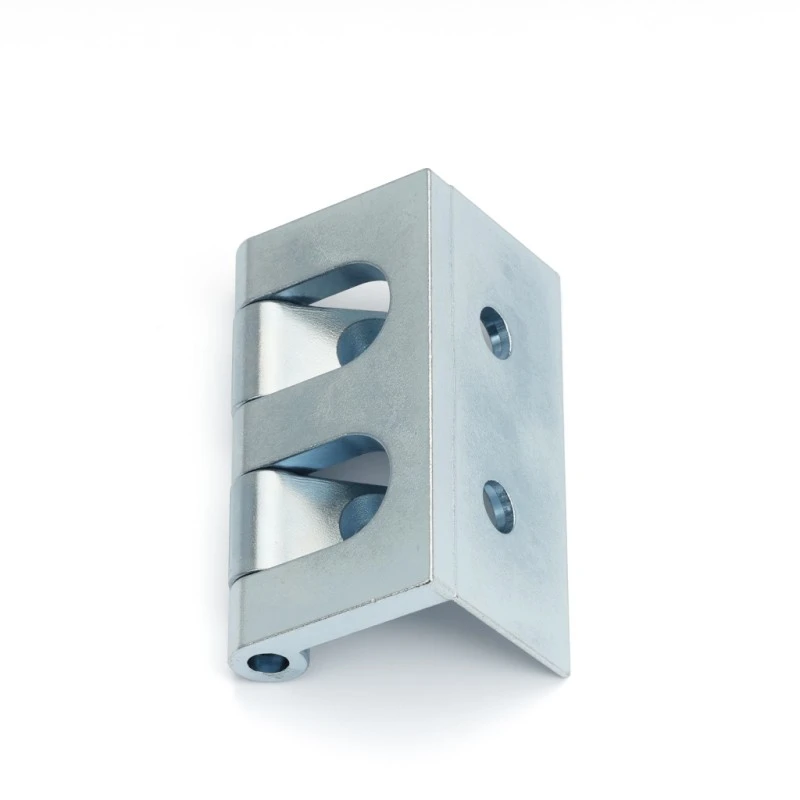

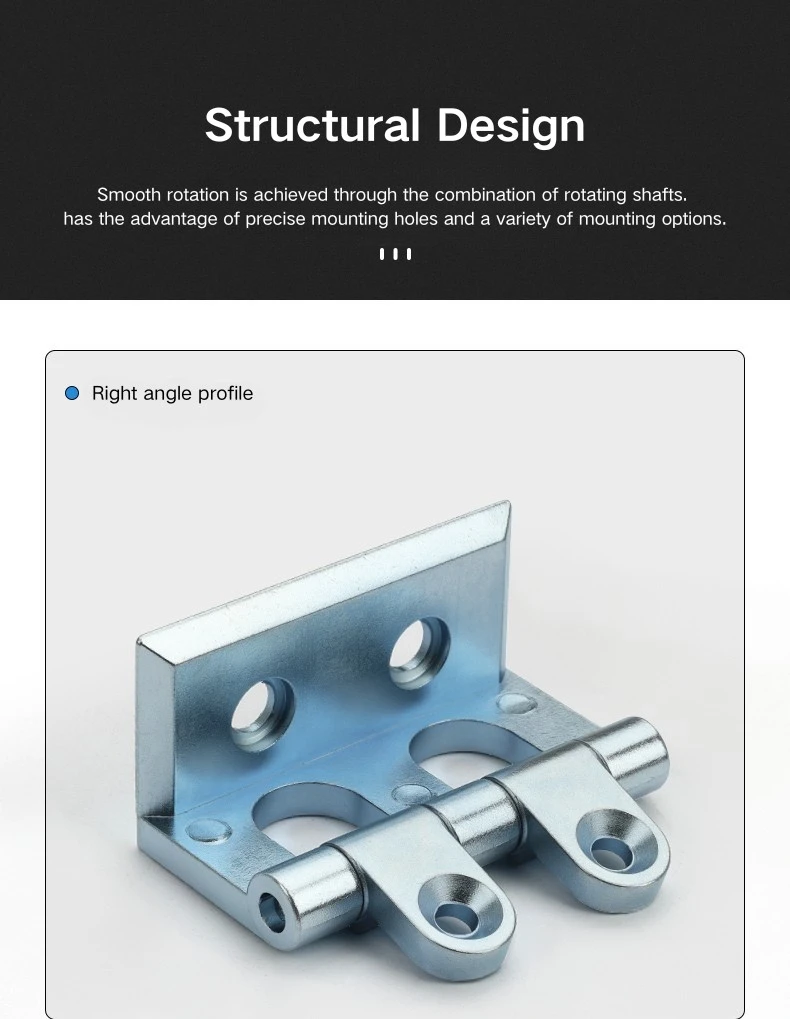

Петля RMU из цинкового сплава для шкафа имеет общую ширину 48 мм и высоту 26 мм, а расстояние между двумя монтажными крыльями составляет 20 мм. В петле из цинкового сплава RMU для шкафа используются два цилиндра диаметром 8 мм на общем штифте диаметром 4 мм, а не один шарнир — более широкая опорная поверхность распределяет нагрузку на дверь более равномерно и лучше выдерживает при многократном использовании. Ствол в сборе расположен на расстоянии 16,5 мм от края створки, а центр штифта - на расстоянии 10,6 мм.

На боковом профиле петля из цинкового сплава RMU Cabinet имеет глубину зацепления с дверной панелью 24 мм и вылет со стороны рамы 25,5 мм. Секция зацепления рамы имеет высоту 22 мм с основанием 11,5 мм, а общий боковой зазор составляет 17,5 мм по общей высоте с внутренним шагом 14,5 мм и смещением штифта 6,6 мм — размеры, которые соответствуют геометрии канала рамы, типичной для конструкций RMU и распределительных шкафов.

Угол открытия и управление дверью

Отличительной особенностью петли из цинкового сплава для шкафа RMU является угол открытия 270°. Большинство стандартных петель шкафа открываются на 90 °, 120 ° или 180 ° — поворот на 270 ° означает, что дверь может откинуться почти ровно по бокам шкафа, а не останавливаться под прямым углом или на полпути. В приложениях RMU и кольцевого основного блока это имеет большое значение, когда техническим специалистам необходим беспрепятственный доступ внутрь для установки, обслуживания или прокладки кабелей.

Радиус дуги петли из цинкового сплава для шкафа RMU составляет от R18,5 до R21,5 мм в диапазоне поворота, который определяет диапазон зазора, через который проходит дверь при открывании. Это стоит учитывать при планировке шкафа — рядом со шкафом должно быть достаточно свободного пространства, чтобы дверь могла беспрепятственно совершать полный поворот.

Варианты отделки и применение

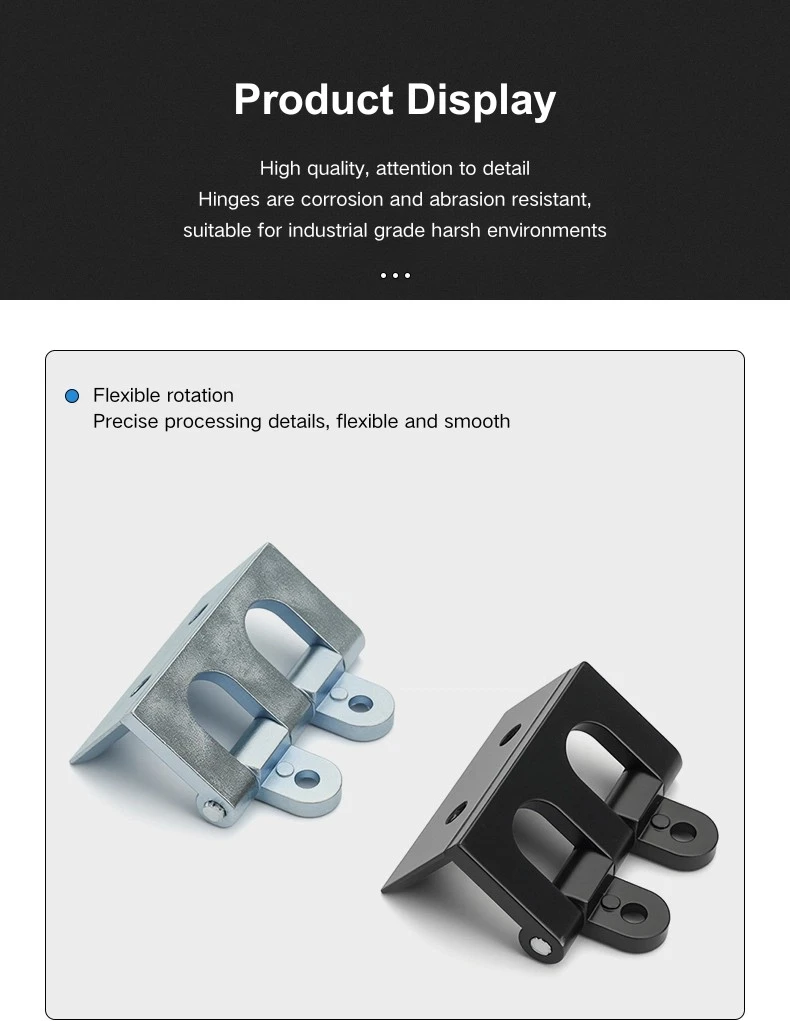

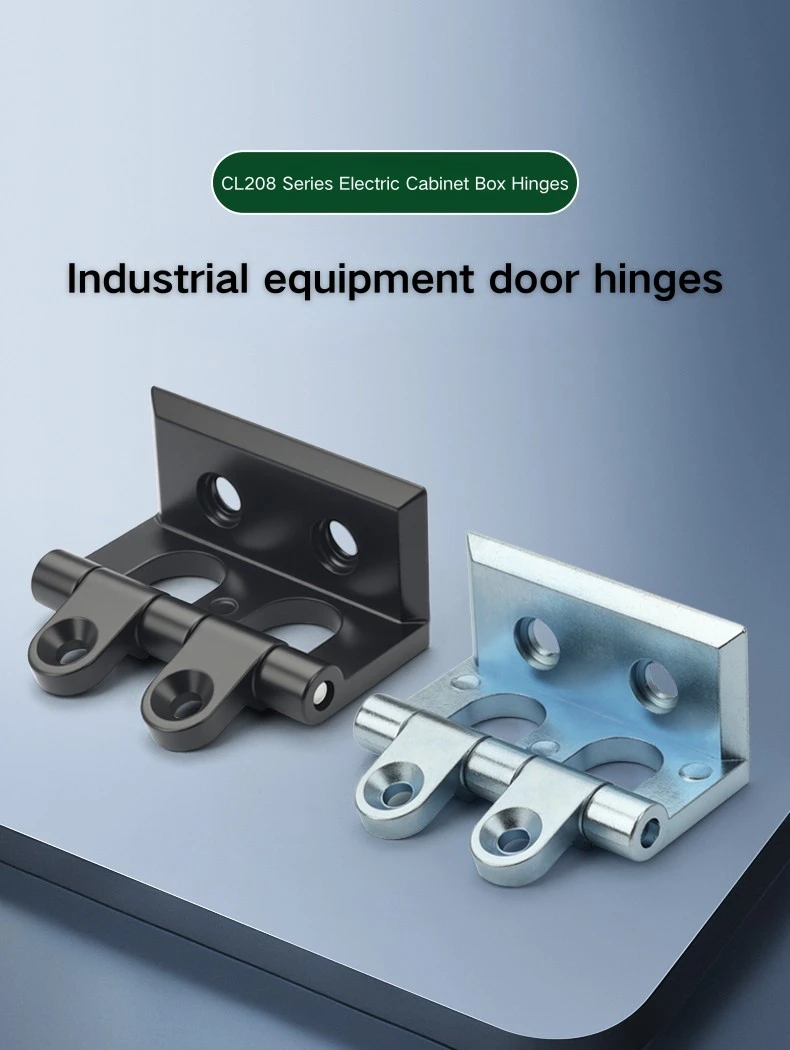

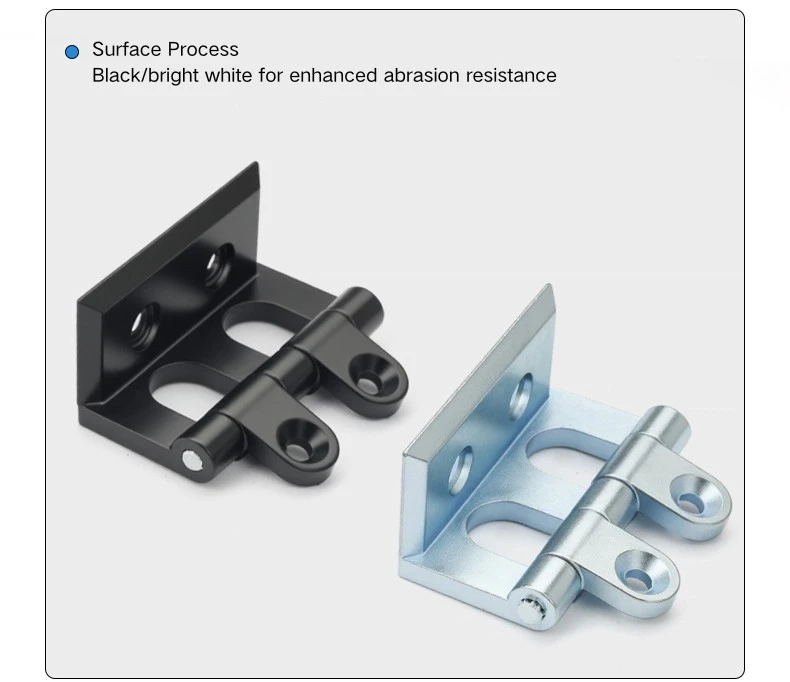

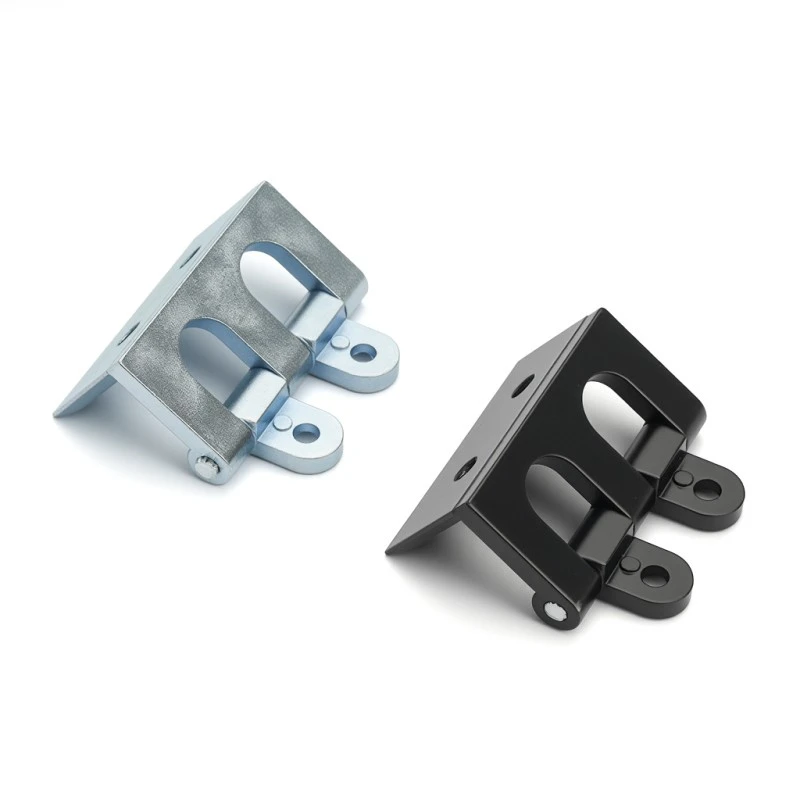

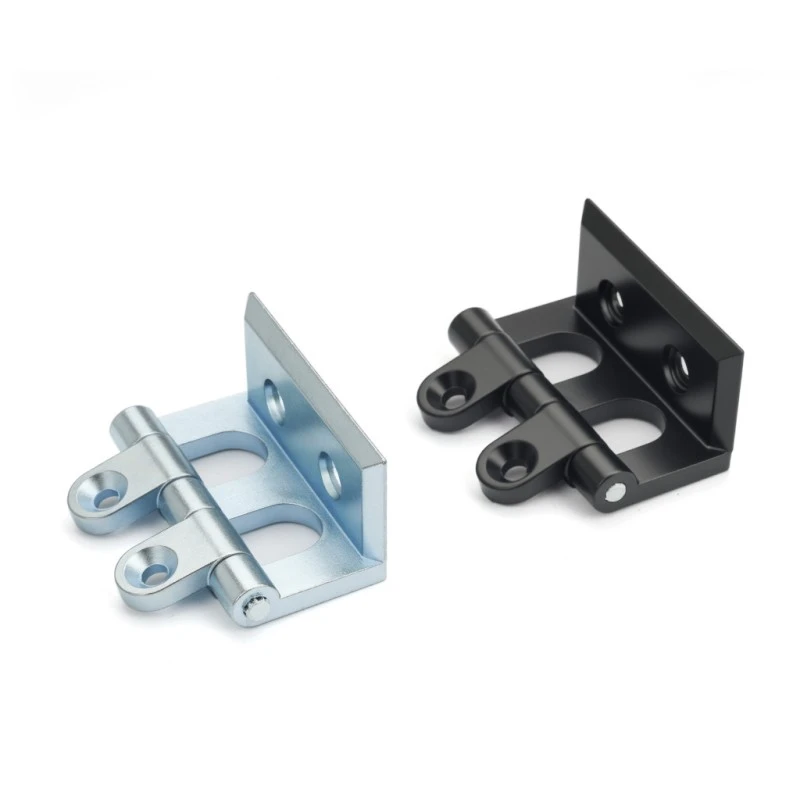

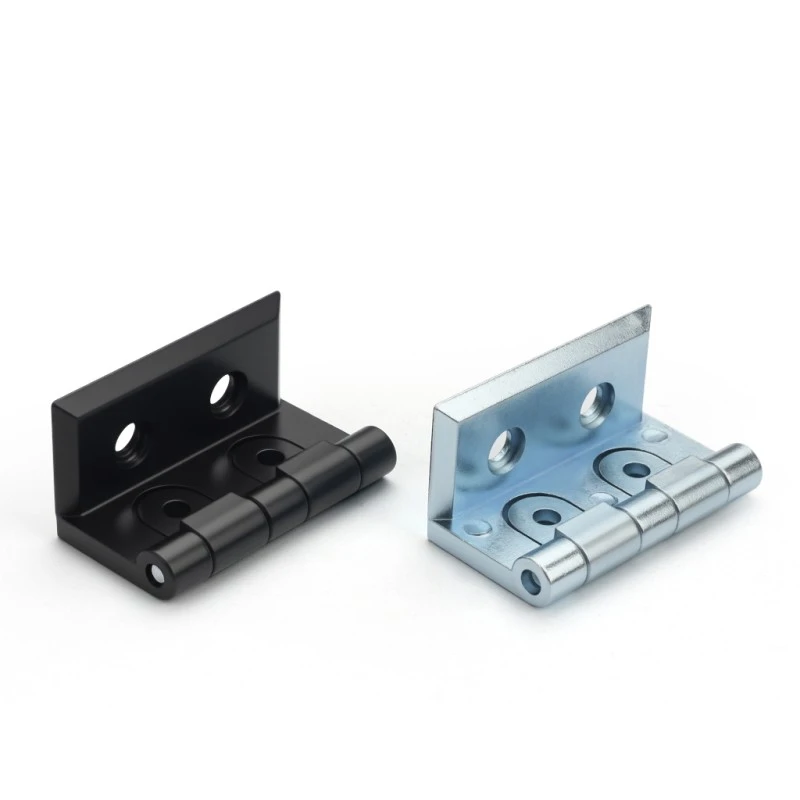

Петля из цинкового сплава RMU для шкафа доступна в двух вариантах отделки: черном и ярком хроме. Черный цвет подходит для корпусов шкафов с темным порошковым покрытием и является более распространенным выбором в конструкциях RMU, где внешний вид шкафа имеет стандартную промышленную отделку. Яркий хром придает полированный, блестящий вид и хорошо смотрится на светлых или декоративных панелях корпуса, где отделка петель является частью общей эстетики шкафа.

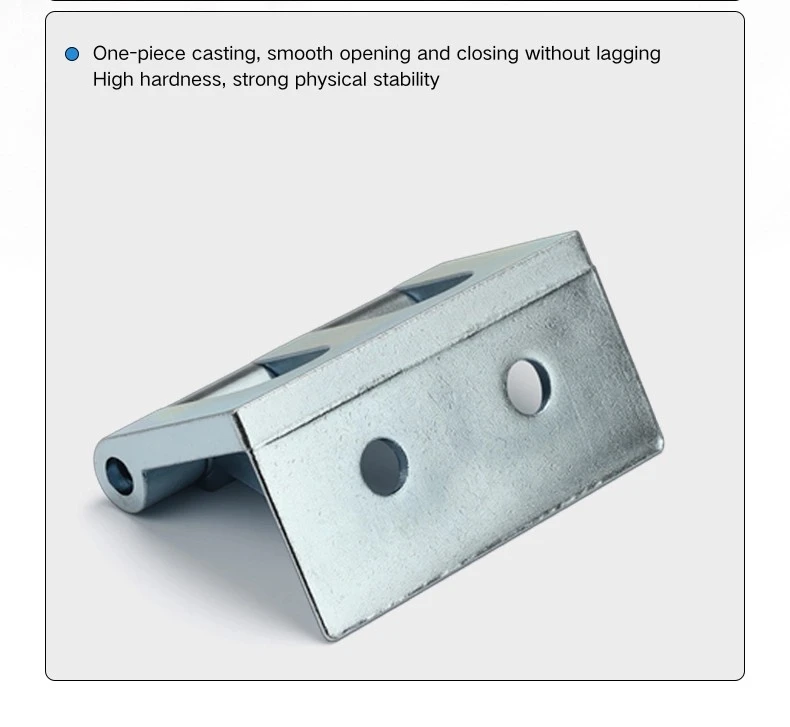

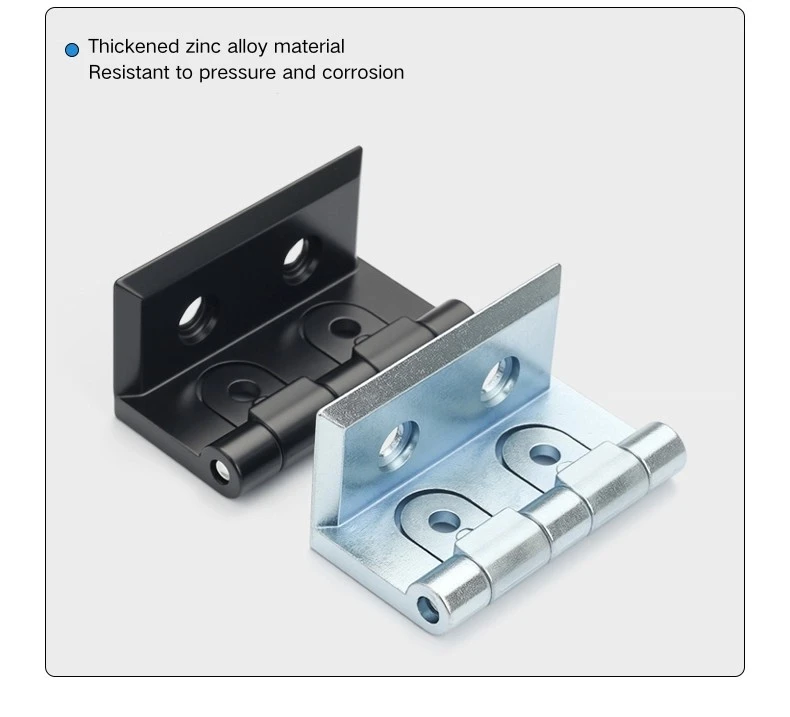

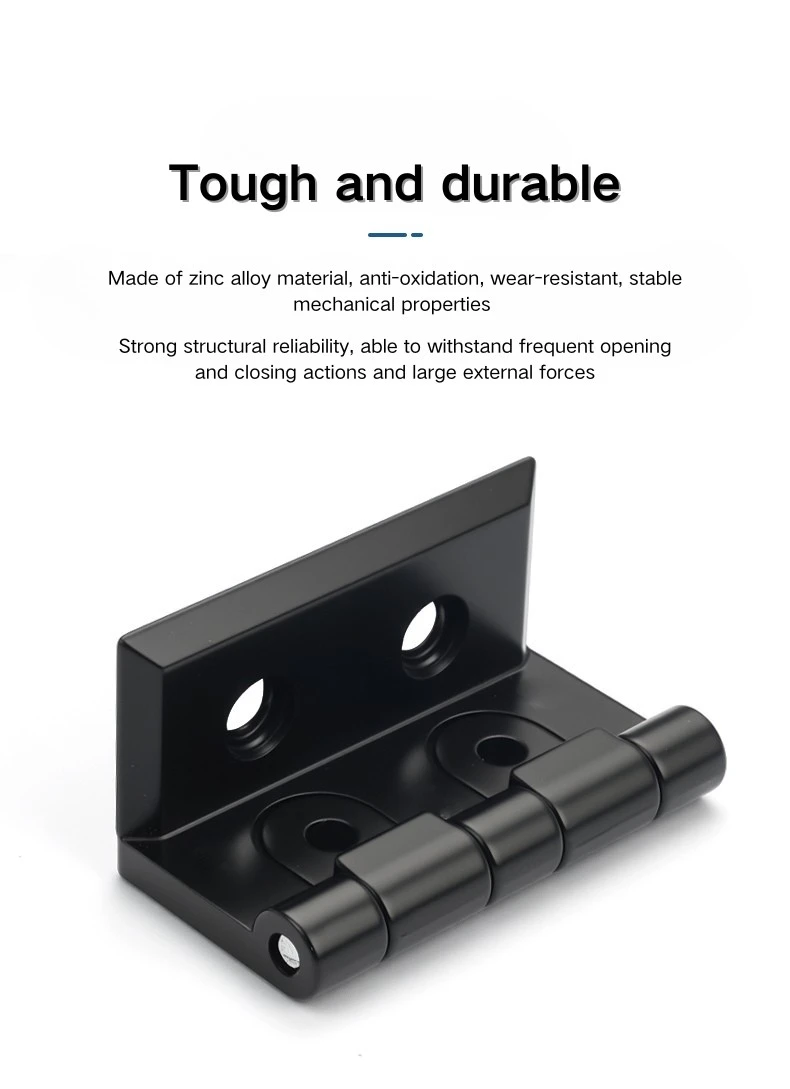

Обе отделки петли из цинкового сплава для шкафа RMU привариваются непосредственно к раме шкафа во время изготовления, поэтому выбор отделки является постоянным решением на этапе сборки. Конструкция из цинкового сплава хорошо подходит для типичных промышленных условий внутри помещений, а литой корпус обеспечивает постоянную точность размеров для всех производственных партий, что полезно, когда петля должна точно совпадать с сопрягаемым каналом рамы в нескольких шкафах.

Часто задаваемые вопросы

В1: Каков угол открытия петли CL208?

CL208 открывается на 270°, что позволяет двери распахнуться и почти полностью сложить ее вдоль рамы шкафа. Это основная причина, по которой он предназначен для шкафов RMU и кольцевых главных блоков, где полный доступ внутрь является обычным требованием.

В2: Каковы габаритные размеры CL208?

Петля для шкафа CL208 из цинкового сплава имеет ширину 48 мм и высоту 26 мм, внутренний промежуток между монтажными крыльями составляет 20 мм. Вылет со стороны рамы составляет 25,5 мм, глубина зацепления дверной панели — 24 мм.

В3: Как устанавливается CL208?

CL208 представляет собой сварную петлю — она крепится к раме шкафа и дверной панели при помощи сварки в процессе изготовления. Для этой модели нет возможности винтового крепления.

В4: Какие варианты отделки доступны?

CL208 выпускается из черного цинкового сплава и блестящего хромоцинкового сплава. Черный цвет является стандартным выбором для темных корпусов или корпусов с порошковым покрытием; яркий хром подходит для более светлой или декоративной отделки корпуса.

Вопрос 5: Для каких типов шкафов предназначен CL208?

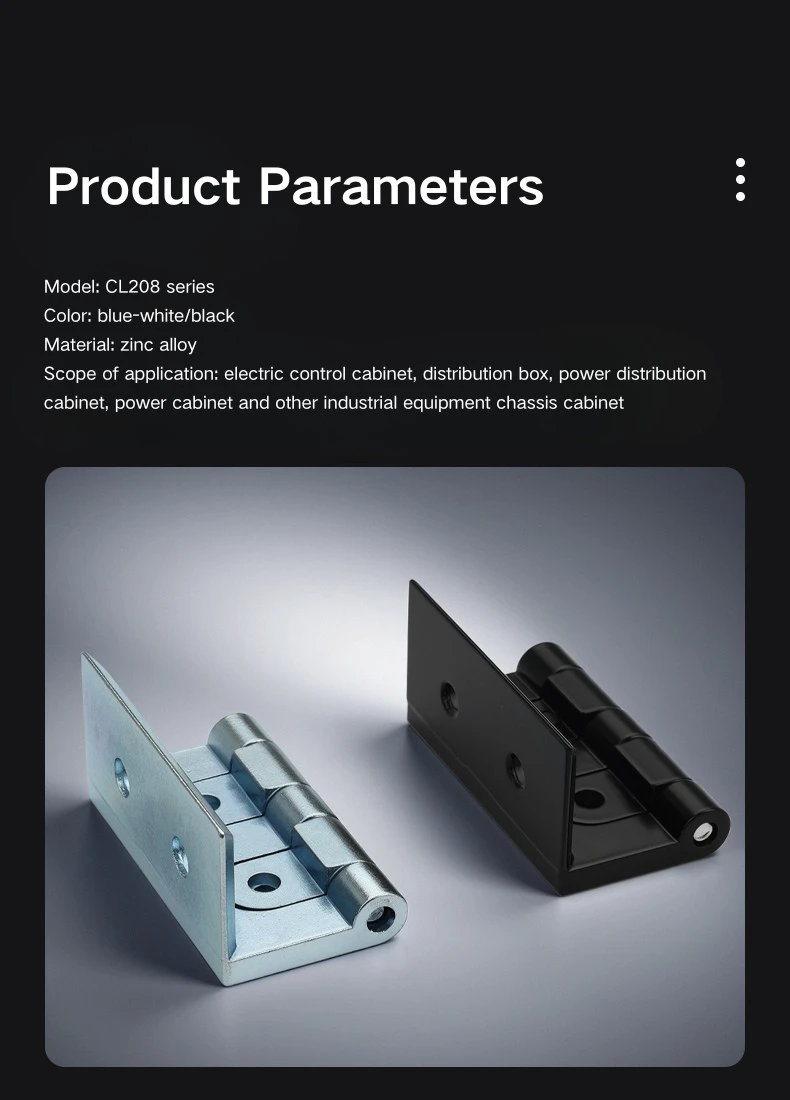

CL208 предназначен в первую очередь для шкафов кольцевых силовых блоков, а также используется в распределительных коробках, промышленных шкафах управления и распределительных устройствах. Угол открытия 270° особенно актуален для применений RMU, где полный зазор двери является функциональным требованием.

В6: Необходим ли зазор для поворота двери на 270°?

Да. При открытии дверь проходит дугу от R18,5 до R21,5 мм. При компоновке шкафа убедитесь, что рядом со шкафом имеется достаточный зазор, чтобы дверь могла полностью открыться, не задев соседние конструкции или оборудование.

В7: Доступен ли CL208 из нержавеющей стали?

В настоящее время CL208 доступен только в исполнении из цинкового сплава, в черном цвете и блестящем хроме. Для вариантов петель для шкафа из нержавеющей стали другие модели из линейки Yitai Lock могут оказаться более подходящими в зависимости от вашего применения.
