Петля с тройным изгибом для промышленных шкафов

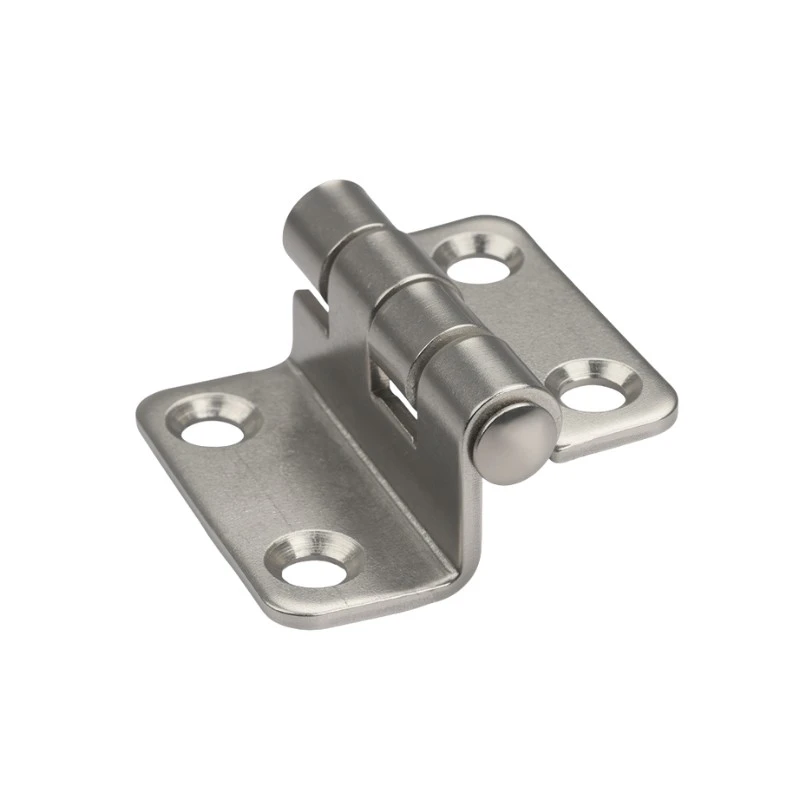

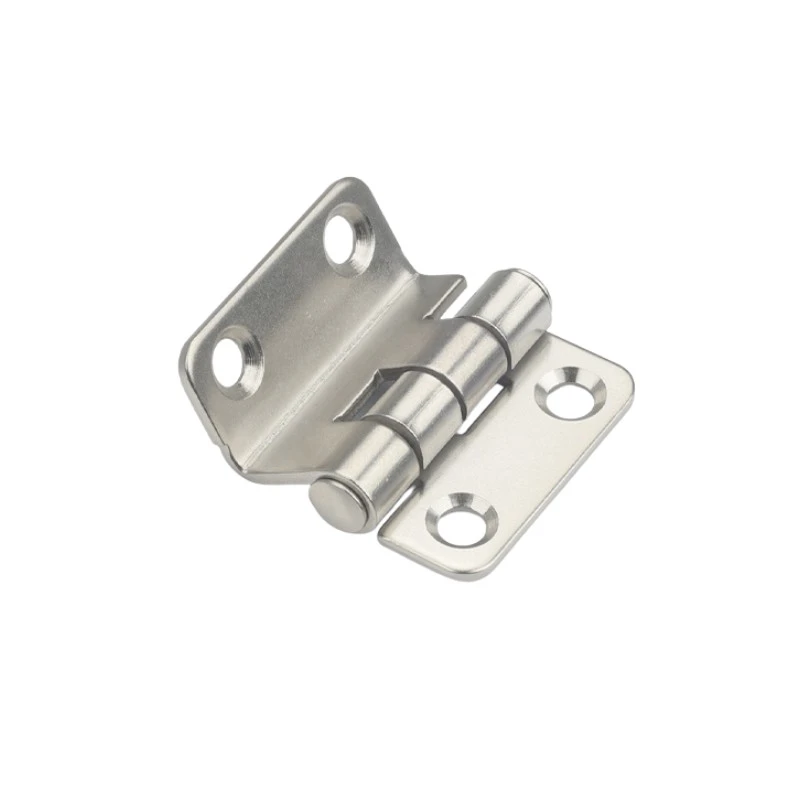

Те, кто покупает петли для промышленных шкафов оптом от Yitai Lock, обнаружат, что петля с тройным изгибом для промышленных шкафов CL252 имеет только один размер, 38 × 37 мм — достаточно компактный для небольших дверей шкафа, где полноразмерная петля будет выглядеть неуместно. Форма тройного изгиба придает каждой створке ступенчатый профиль, что позволяет петле заходить за край двери и кромку рамы, не заедавая ее при раскачивании двери. Цилиндр диаметром 5 мм проходит через все три шарнира и обеспечивает устойчивость шарнира при регулярном включении двери.

Структура и размеры

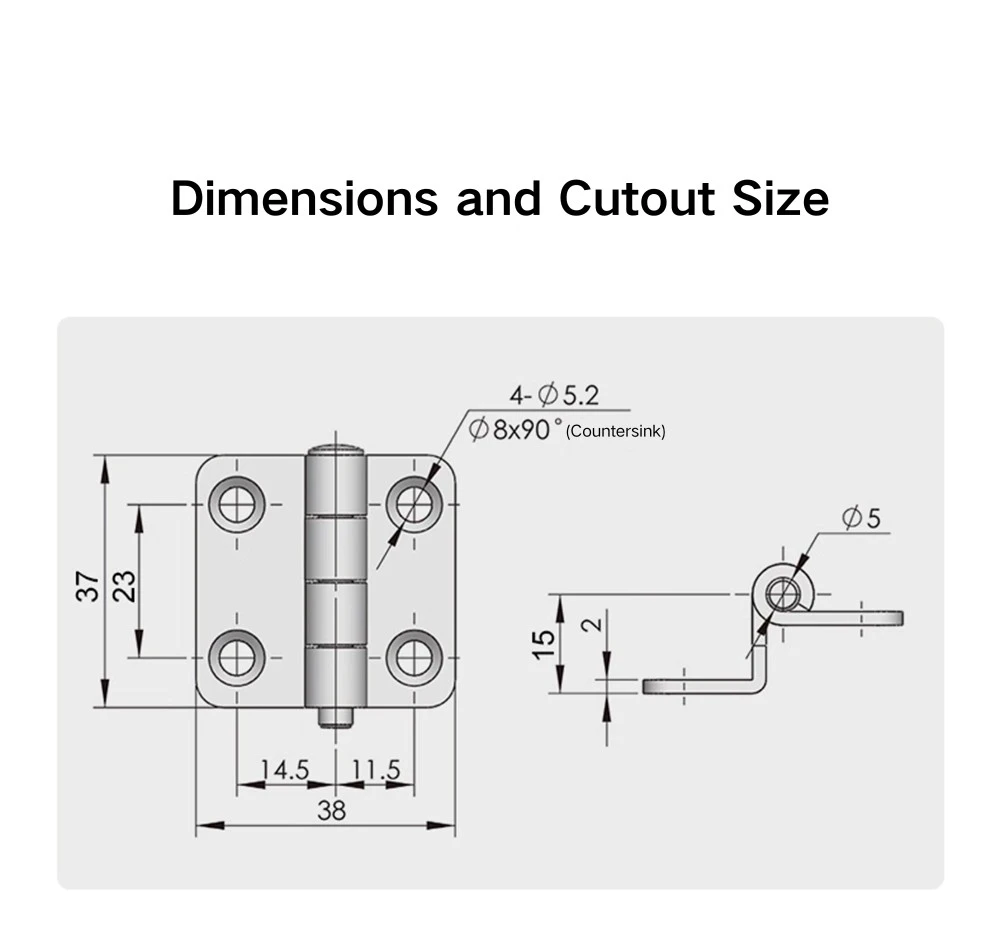

Петля с тройным изгибом для промышленных шкафов имеет общую ширину 38 мм и высоту 37 мм, а расстояние между шарнирами в центре составляет 23 мм. Две створки асимметричны — более широкая створка имеет толщину 14,5 мм, а более узкая — 11,5 мм. Это означает, что петля между дверью и коробкой не может быть перевернута без перестановки сторон. Диаметр ствола составляет 5 мм, а общая высота бокового профиля составляет 15 мм с шагом 2 мм на изгибе, что придает створке смещенную форму.

Каждая створка петли с тройным изгибом для промышленных шкафов имеет два монтажных отверстия: диаметром 5,2 мм с зенковкой 8×90°, всего для четырех точек крепления. Профиль с потайной головкой позволяет винтам с плоской головкой располагаться заподлицо с поверхностью створки, поэтому после установки никакое оборудование не будет выступать над поверхностью петли. Длину винта следует выбирать в зависимости от толщины дверного полотна и рамы в месте установки.

Обработка поверхности и материал

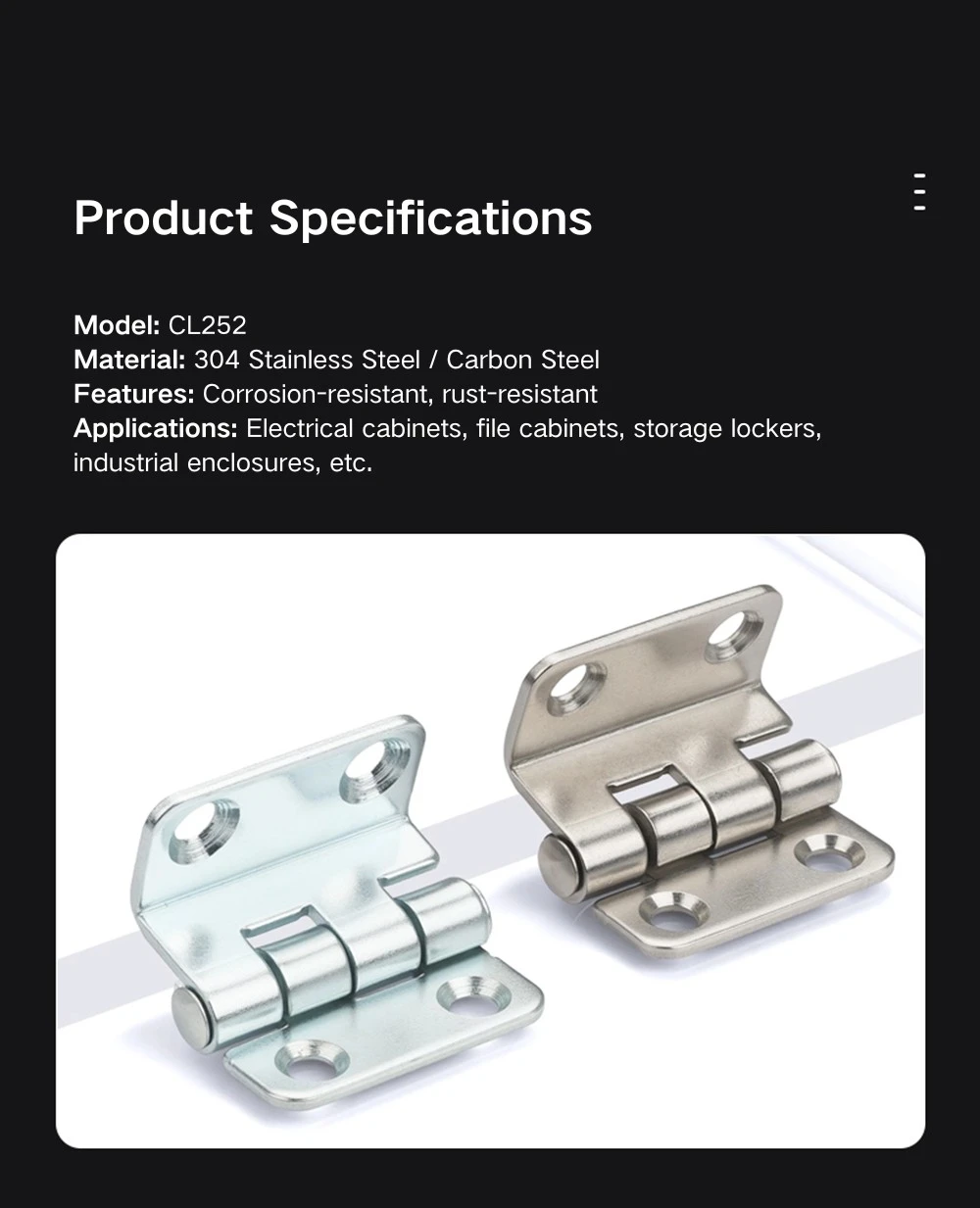

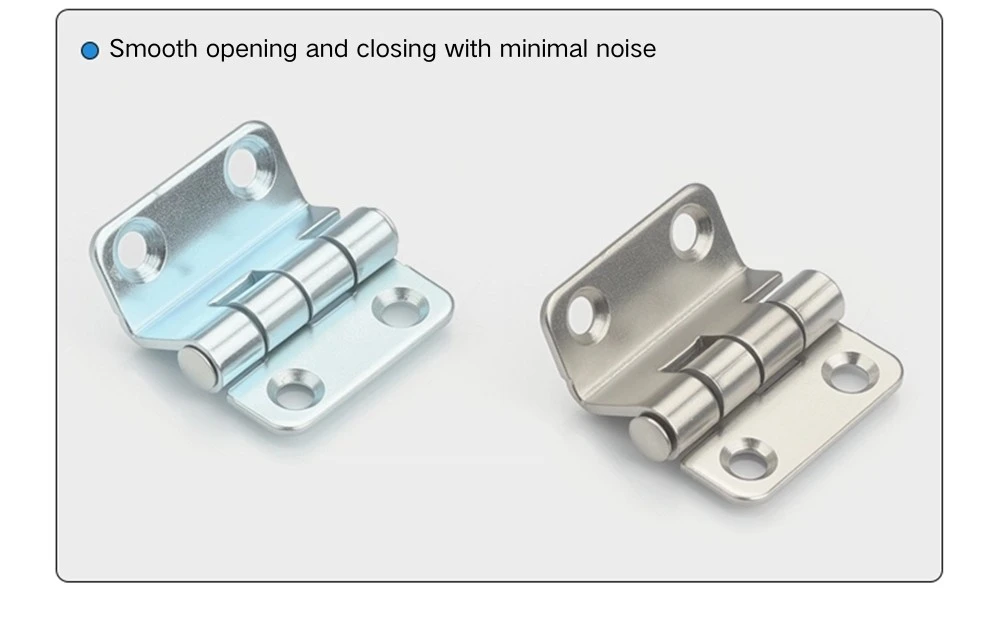

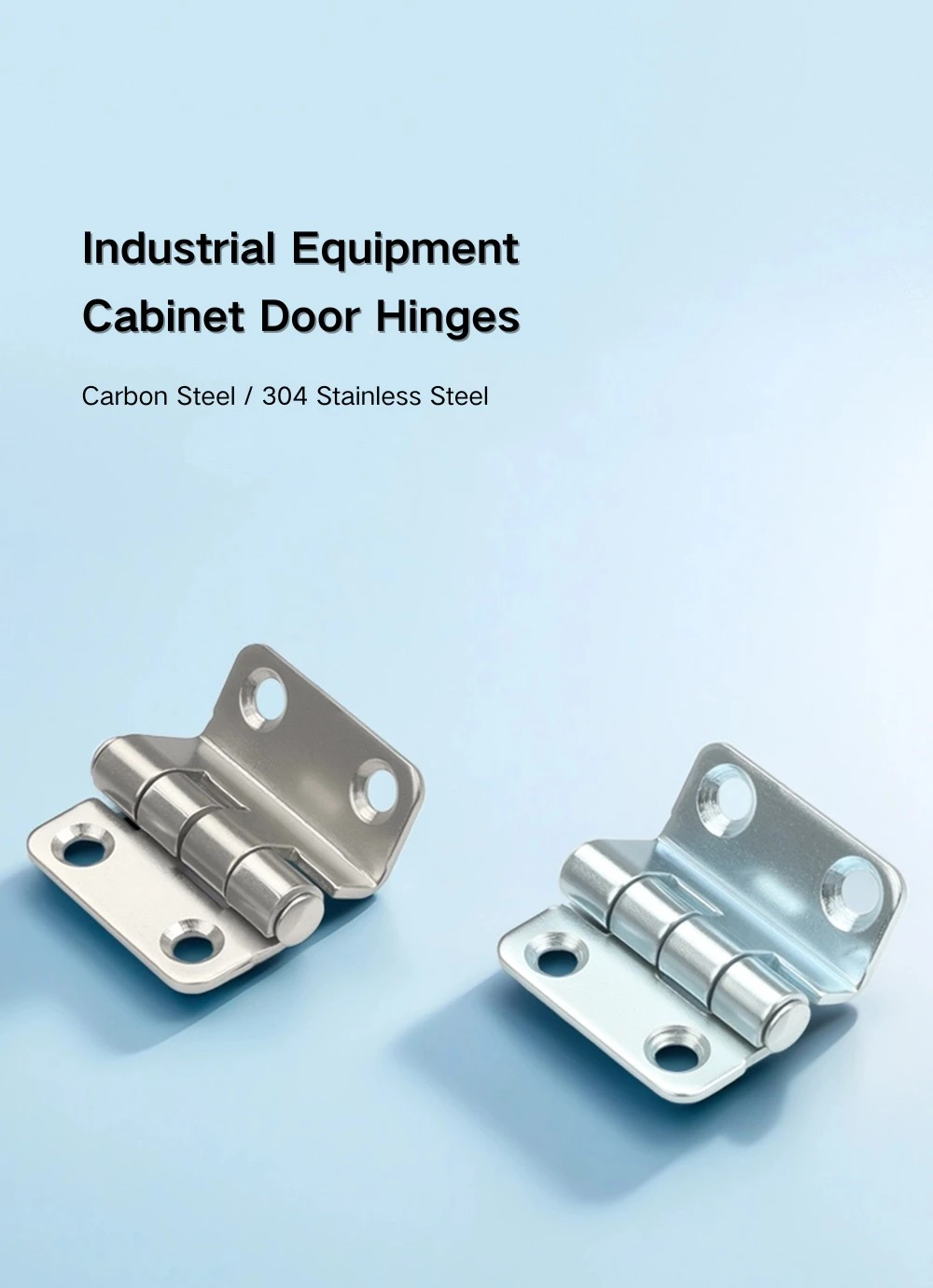

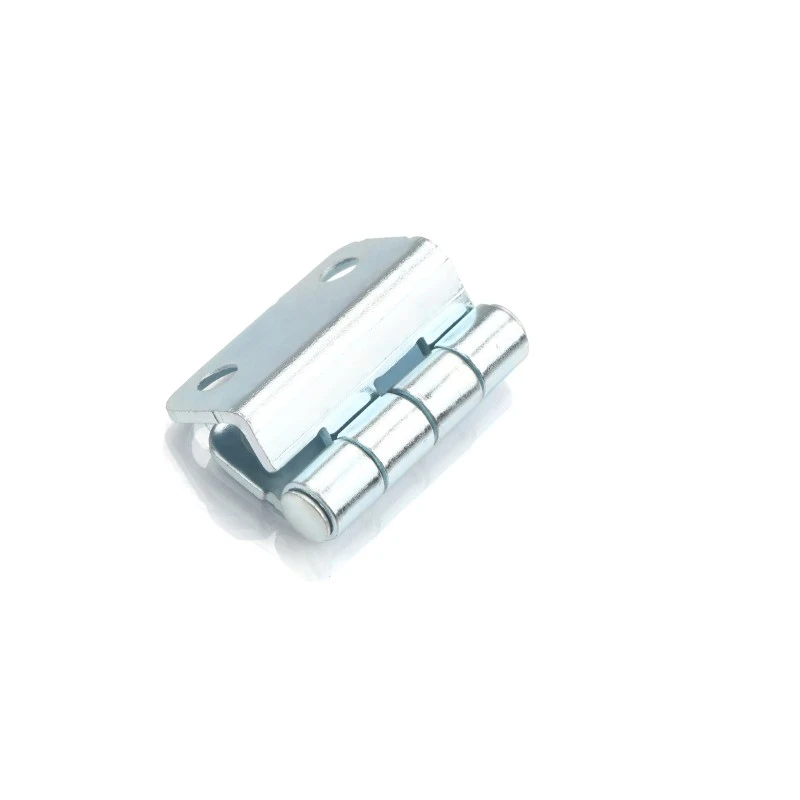

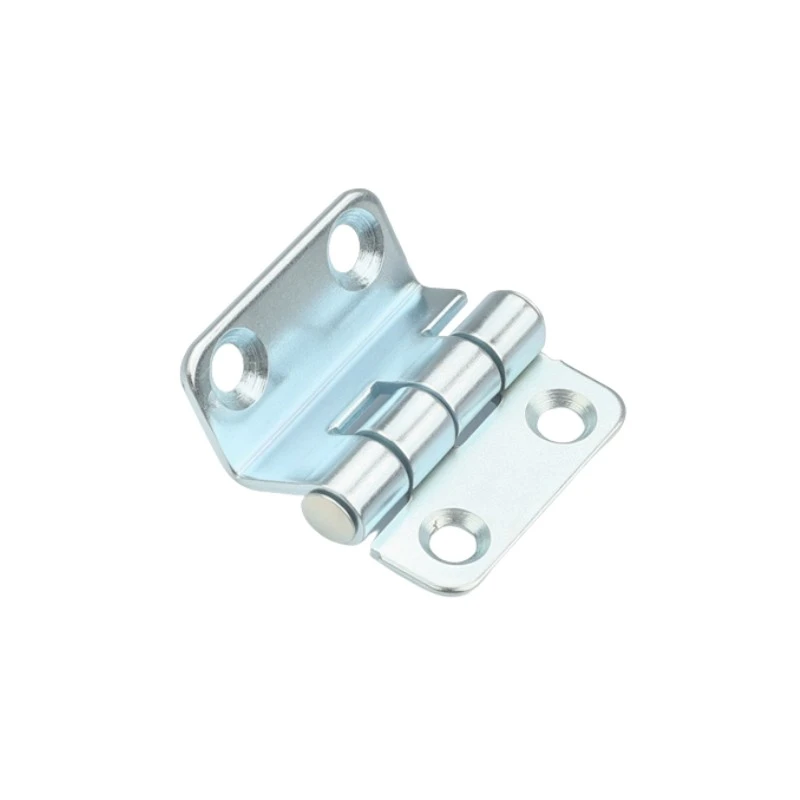

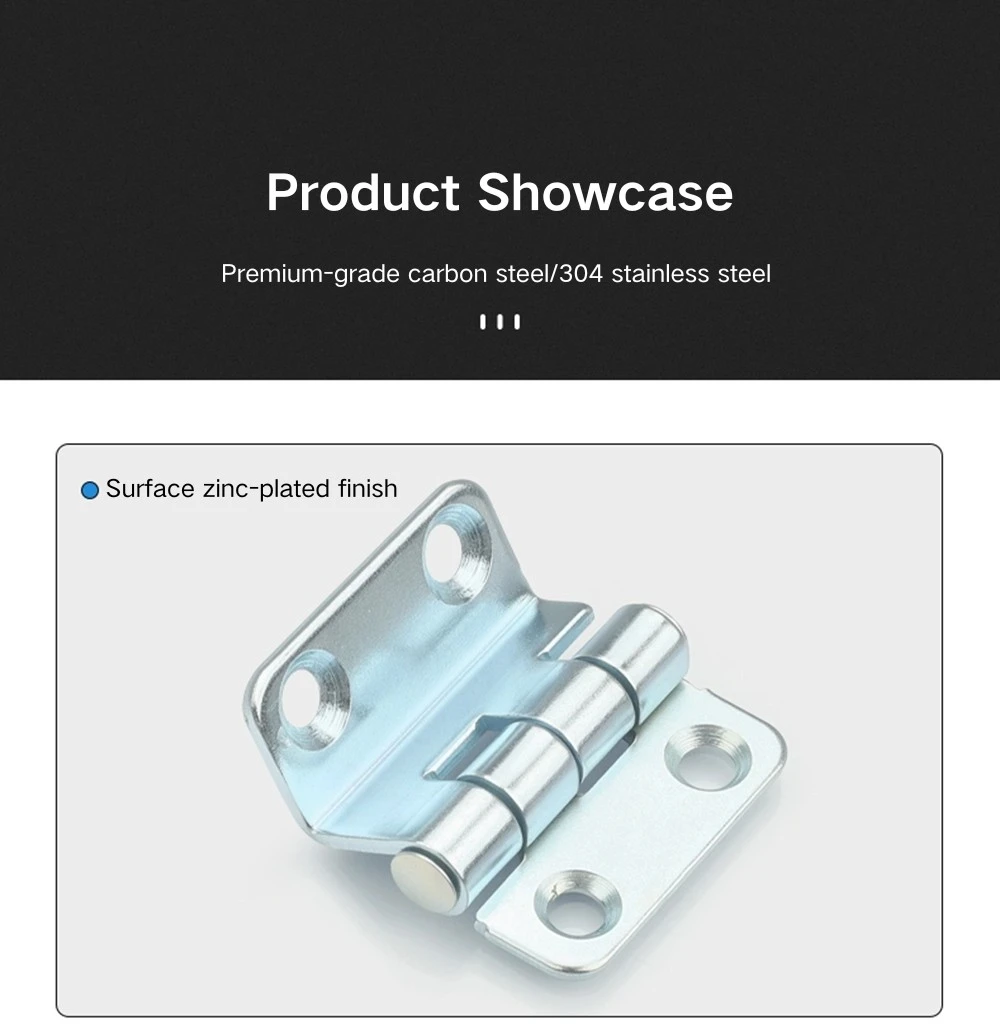

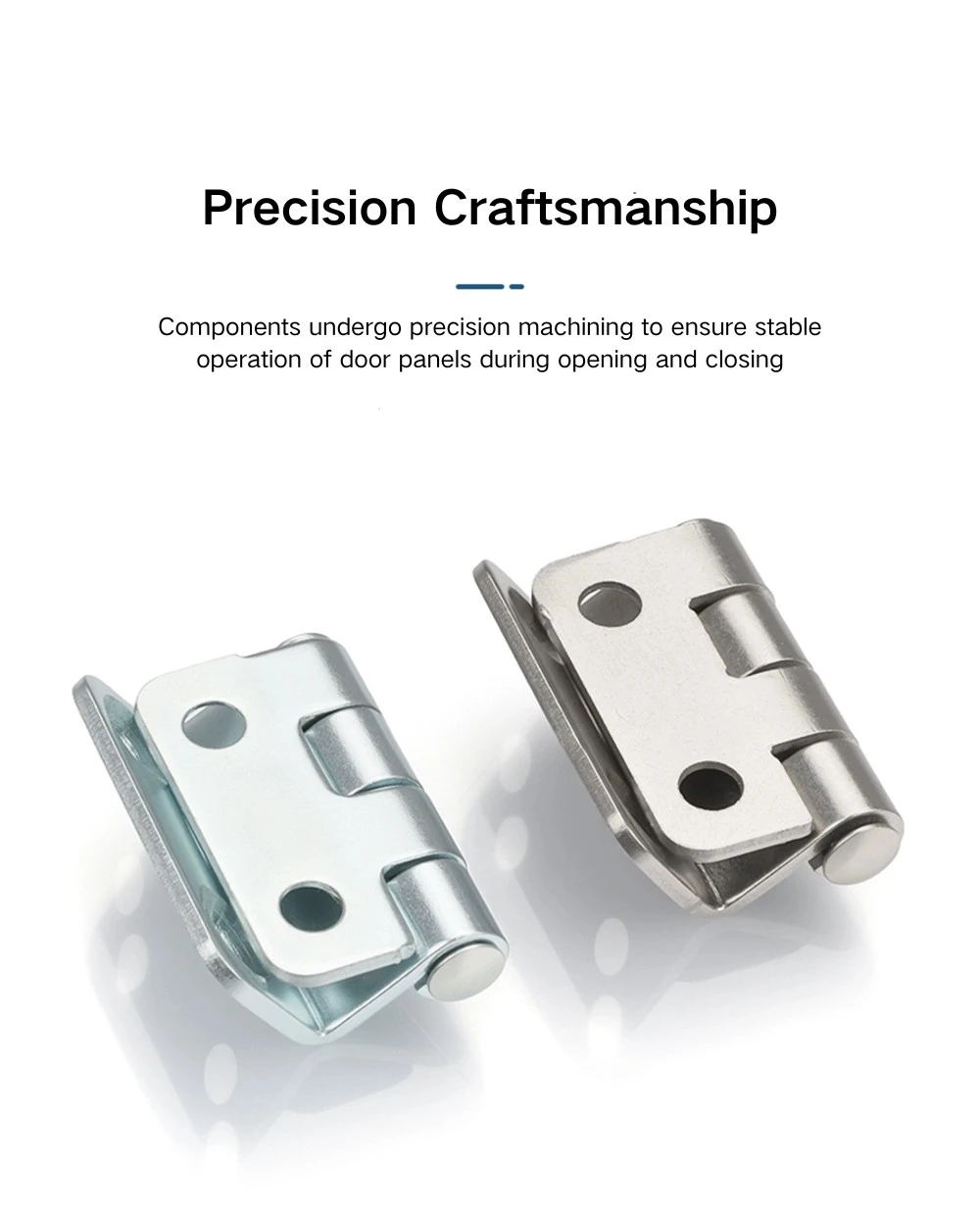

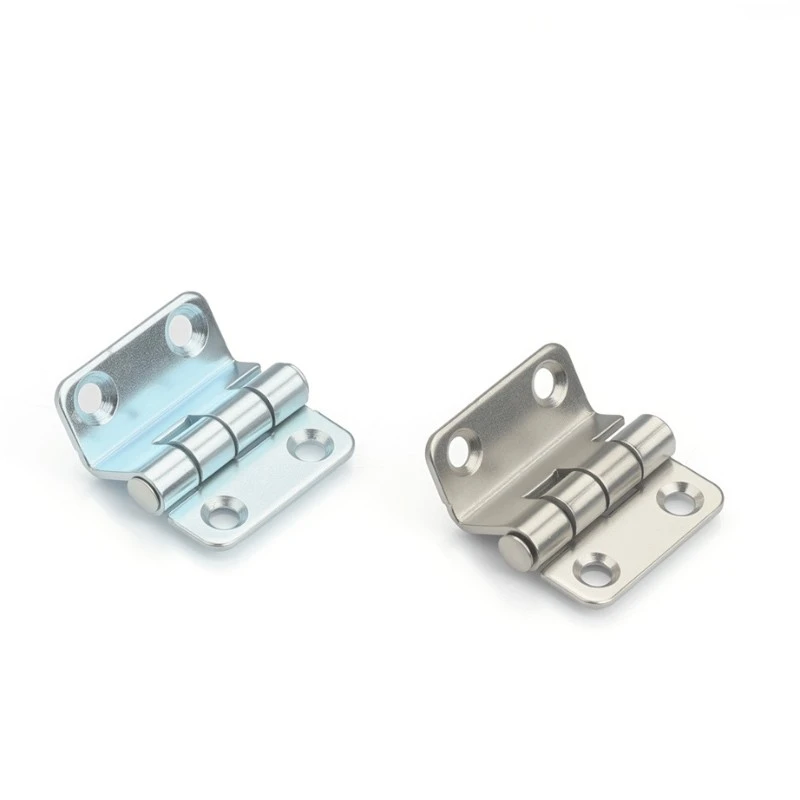

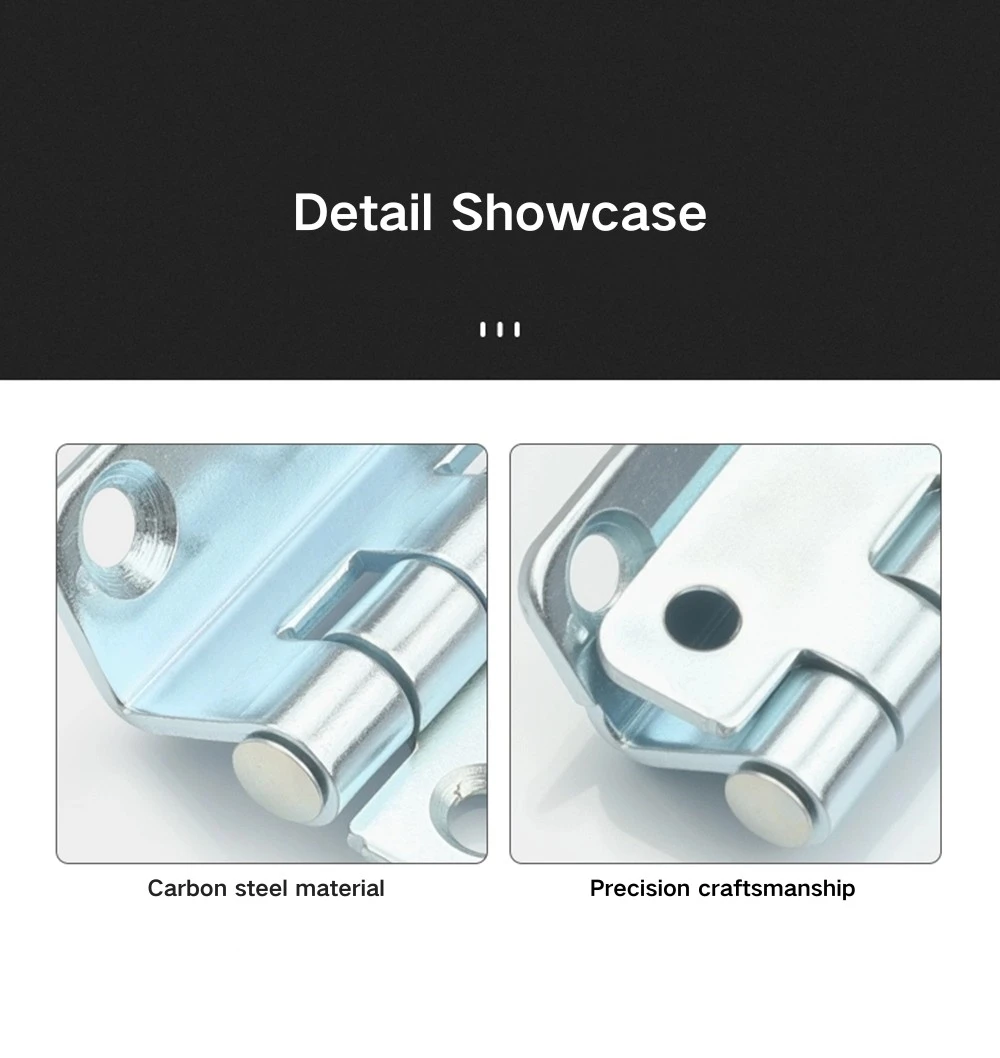

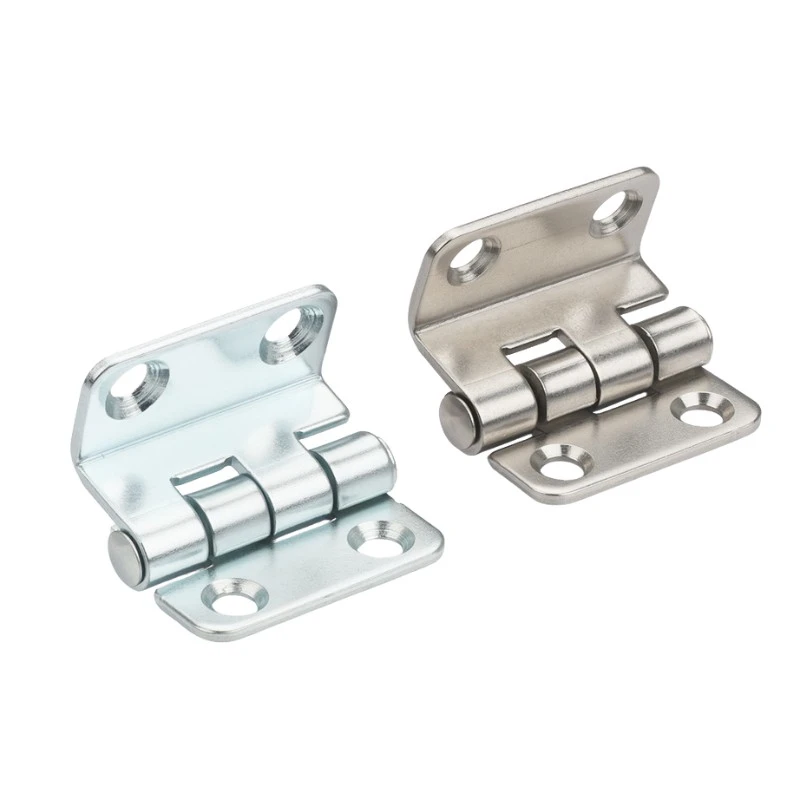

Петля с тройным изгибом для промышленных шкафов доступна в двух вариантах материала. Версия из углеродистой стали имеет оцинкованное покрытие, которое обеспечивает защиту от коррозии для стандартных внутренних помещений — распределительных щитов, панелей управления и шкафов с оборудованием в сухих помещениях или помещениях с кондиционируемым климатом. Это более распространенный выбор для общепромышленных шкафов, где требования к стоимости и коррозии умеренные.

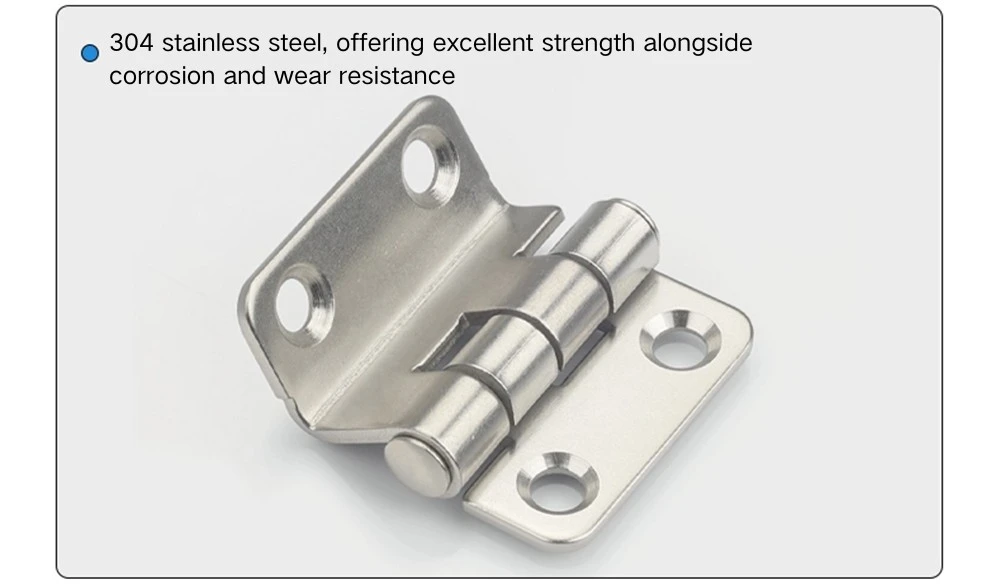

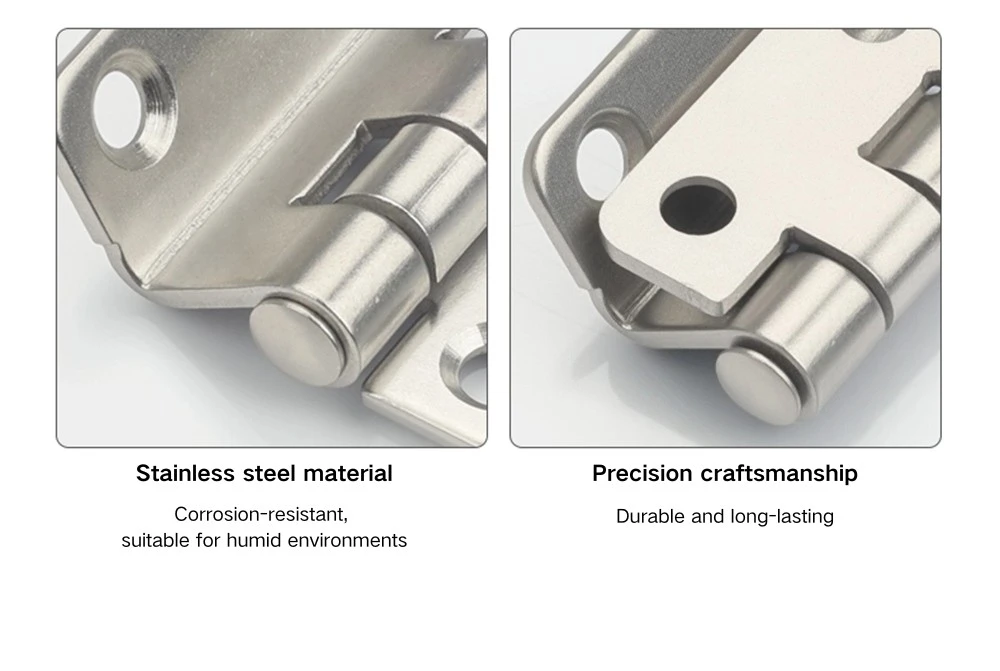

Петля с тройным изгибом из нержавеющей стали 304 для промышленных шкафов проходит вибрационную полировку, которая обеспечивает однородную матовую поверхность за счет переворачивания деталей для удаления заусенцев и острых кромок. Это не матовая или зеркальная отделка — в результате получается равномерный внешний вид с низким блеском, подходящий для промышленного использования. Версия из нержавеющей стали — правильный выбор для корпусов во влажной среде, для установки на открытом воздухе или везде, где отделка из оцинкованной углеродистой стали не выдерживает нагрузки со временем.

Сценарии применения

Петля с тройным изгибом для промышленных шкафов практично подходит для дверей электрических распределительных щитов, корпусов распределительных устройств и дверей шкафов промышленного оборудования, где необходима компактная петля с винтовым креплением и углом открытия 90°. Небольшая занимаемая площадь хорошо подходит для легких дверей шкафов и корпусов, где большая петля не соответствует размеру двери.

Установка только с помощью винтов на петле с тройным изгибом для промышленных шкафов также делает ее подходящей для производителей шкафов, которые не приваривают петли во время изготовления — четыре потайные точки крепления входят непосредственно в дверную панель и раму без какой-либо дополнительной подготовки. Угол открывания 90° достаточен для большинства требований к доступу к панели, а крепление винта заподлицо сохраняет поверхность двери чистой после установки петли.

Часто задаваемые вопросы

В1: Каковы размеры петли CL252?

CL252 имеет общую ширину 38 мм и высоту 37 мм, а размах поворотных кулаков составляет 23 мм. Два листа асимметричны — 14,5 мм с одной стороны и 11,5 мм с другой. Диаметр ствола Φ5 мм.

В2: Как устанавливается CL252?

Монтаж осуществляется только винтовым креплением, без сварки. Каждая створка имеет два потайных отверстия диаметром 5,2 мм (8×90°), что в общей сложности дает четыре точки крепления. После установки винты с плоской головкой прилегают к поверхности створки заподлицо.

В3: Какие материалы доступны?

Модель CL252 изготовлена ​​из оцинкованной углеродистой стали и нержавеющей стали 304 с вибрационной полировкой. Углеродистая сталь подходит для использования в сухих помещениях; нержавеющая сталь — лучший выбор для влажных или наружных корпусов.

В4: Что такое вибрационная полировка?

Вибрационная полировка — это галтовочный процесс, который удаляет заусенцы и острые края с поверхности детали, оставляя равномерную матовую поверхность с низким блеском. Это не матовая или зеркальная поверхность. Версия CL252 из нержавеющей стали придает однородный промышленный вид без отражающих или направленных следов на поверхности.

В5: Взаимозаменяемы ли две створки двери и рамы?

Нет — створки асимметричные (14,5 мм и 11,5 мм), поэтому широкая и узкая стороны фиксированы. Перед сверлением или креплением обязательно сориентируйте петлю с правильной створкой относительно дверной панели и рамы.

В6: Для каких типов шкафов подходит CL252?

Петля промышленного шкафа CL252 используется на дверях электрических распределительных щитов, корпусах распределительных устройств, дверях шкафов управления и шкафах общего промышленного оборудования, особенно там, где предпочтительна компактная петля с винтовым креплением и достаточен угол открытия 90°.
