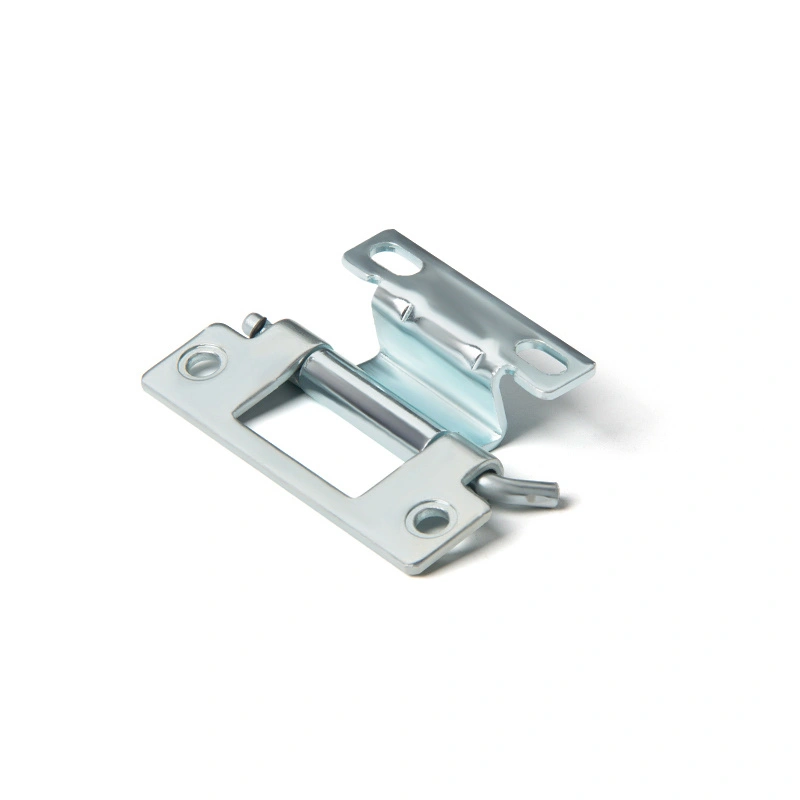

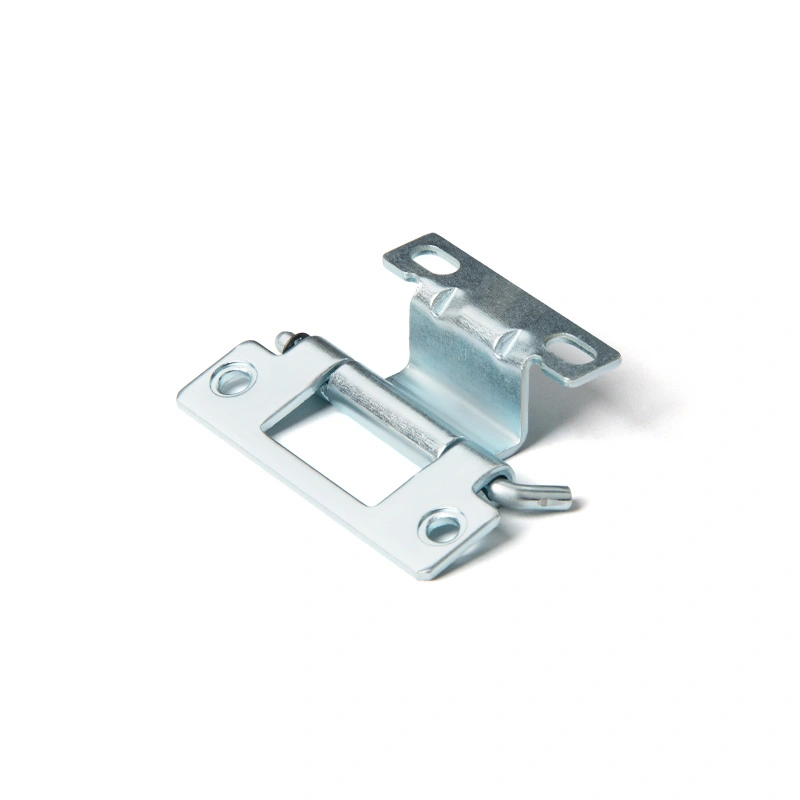

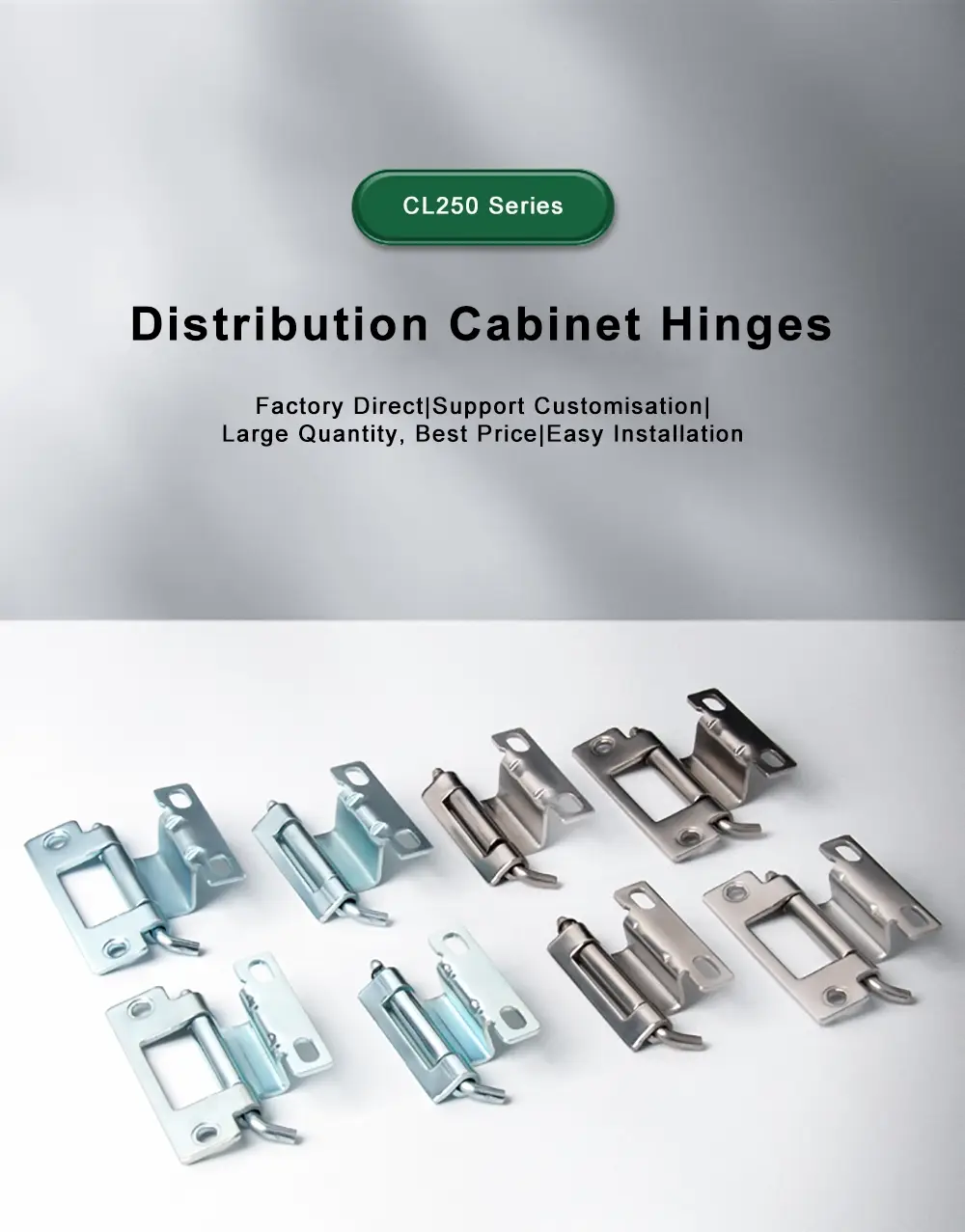

Съемный шарнир распределительной панели

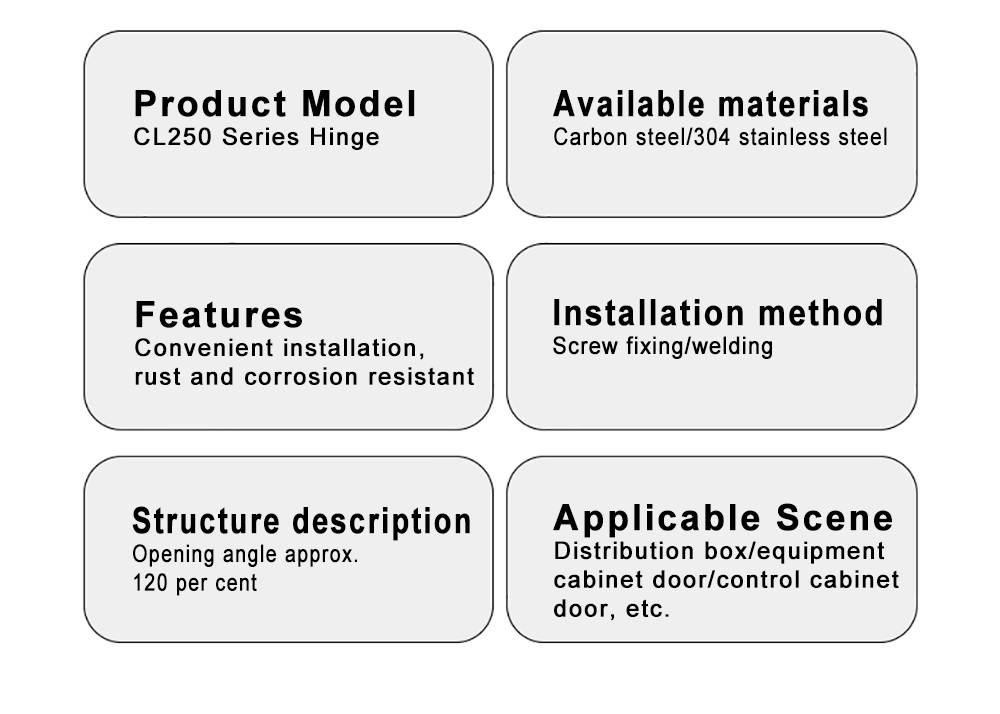

Для тех, кто приобретает оборудование для шкафа управления от Yitai Lock в больших количествах, серию съемных шарниров распределительной панели CL250 стоит сравнить между моделями перед размещением заказа, поскольку структурная конструкция одинакова, но размеры различаются между моделями. Съемная конструкция означает, что после установки дверь можно снять без инструментов, что является практичной функцией как для сборочных линий, так и для технического обслуживания на местах. Поддерживаются оба метода установки — винт и сварка, поэтому петля без изменений вписывается в большинство производственных процессов.

Варианты модели и размеры

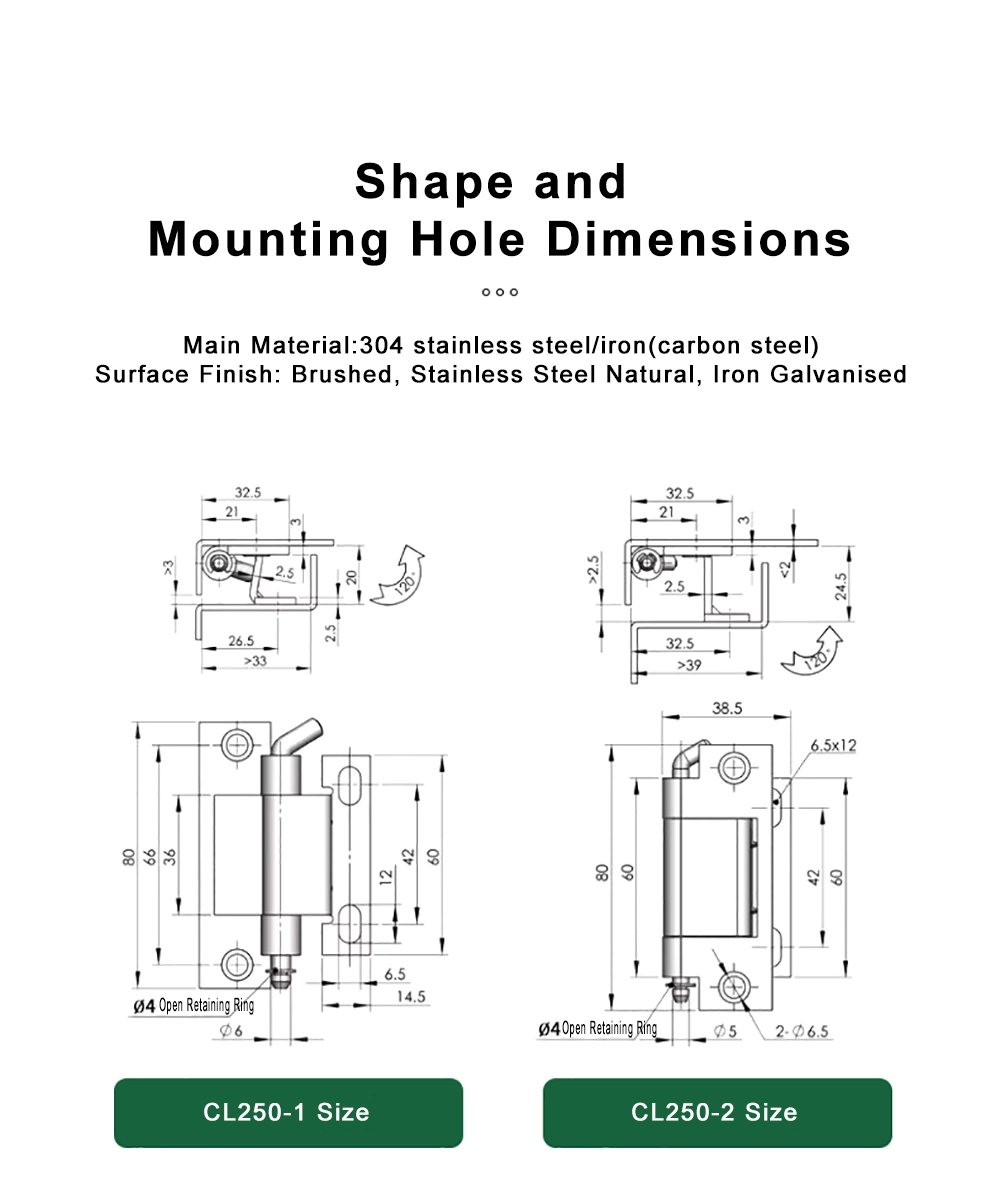

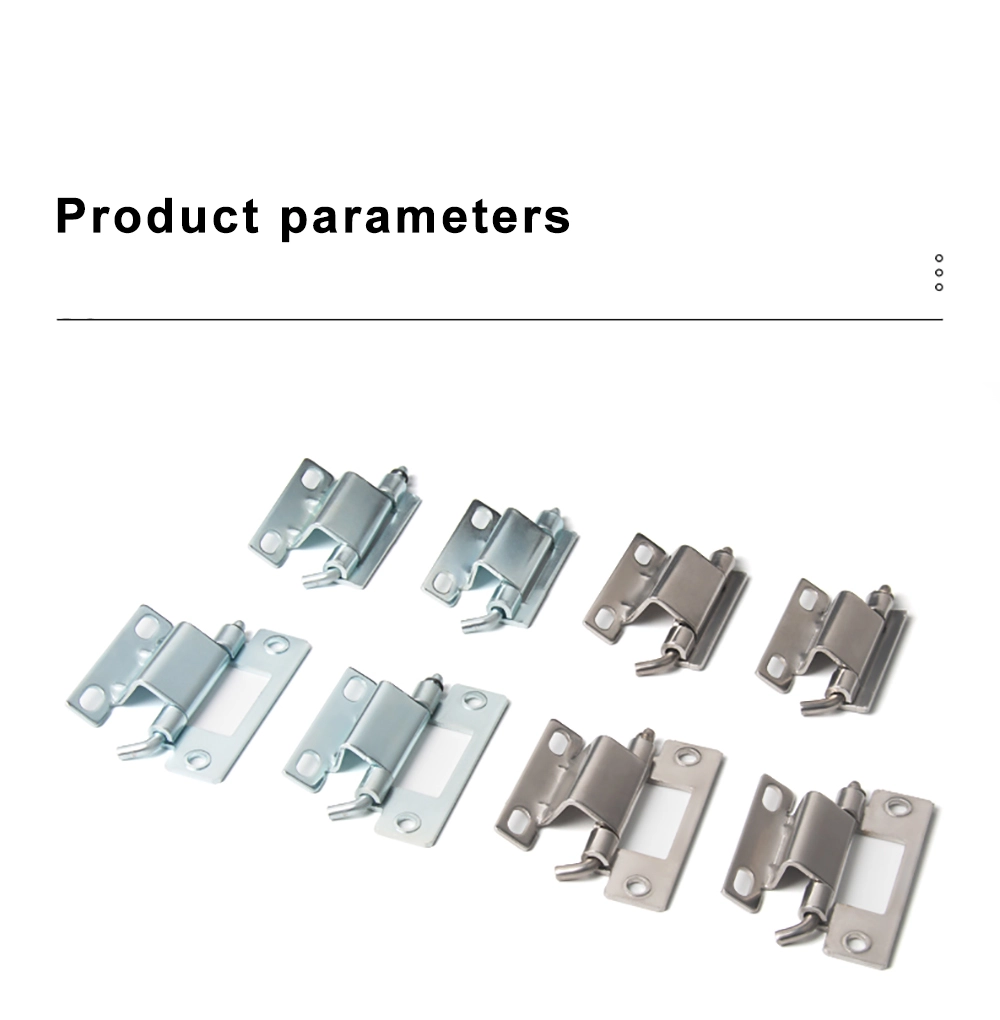

Серия съемных шарниров распределительной панели CL250 включает четыре модели с одинаковой базовой конструкцией, но разных размеров. CL250-1 имеет общую высоту 80 мм, корпус шарнира 66 мм, общую глубину 33 мм и диаметр цилиндра Φ6 мм. CL250-2 имеет общую высоту 80 мм, длину корпуса 60 мм, глубину 39 мм или более и корпус диаметром 5 мм с двумя монтажными отверстиями диаметром 6,5 мм, расположенными на расстоянии 6,5 × 12 мм друг от друга.

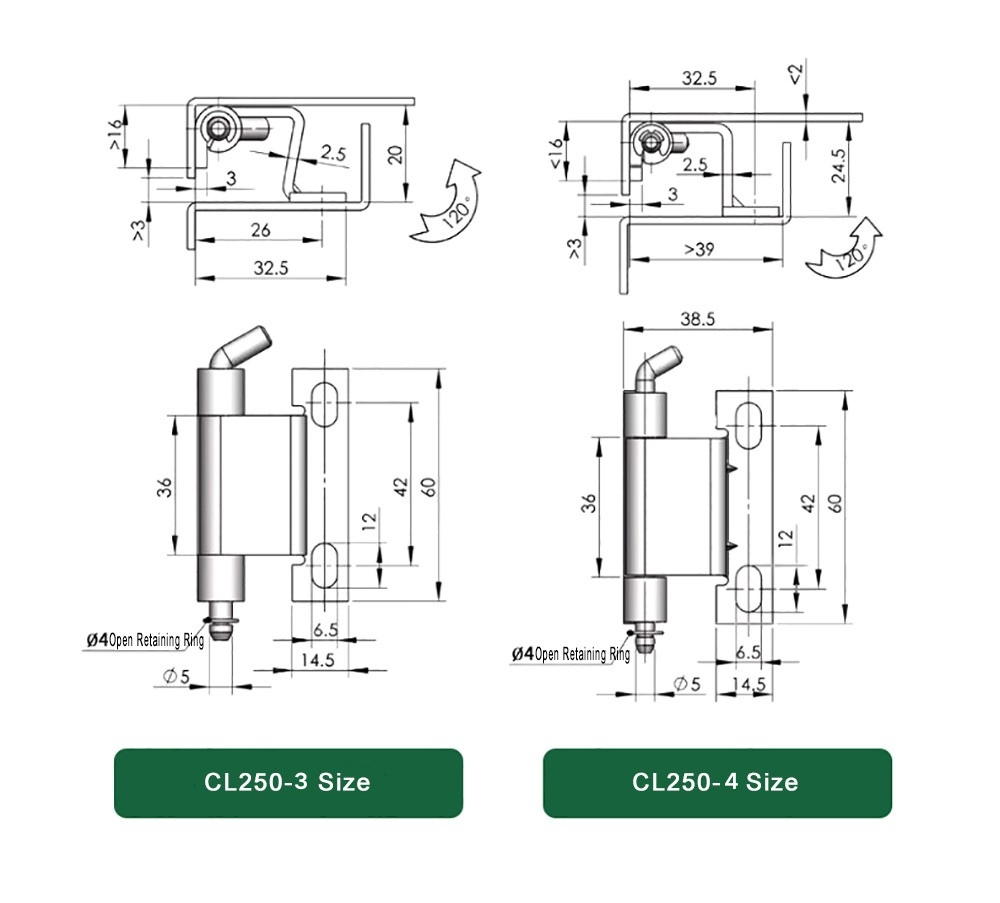

CL250-3 и CL250-4 — более компактные варианты в линейке съемных шарниров распределительной панели. Оба имеют высоту корпуса петли 36 мм и общую высоту 60 мм, ширину основания 14,5 мм и диаметр цилиндра 5 мм. CL250-3 имеет глубину 32,5 мм, а CL250-4 — 38,5 мм. Во всех четырех моделях используется открытое стопорное кольцо Φ4 для фиксации штифта на месте.

Типы стержней и угол открытия

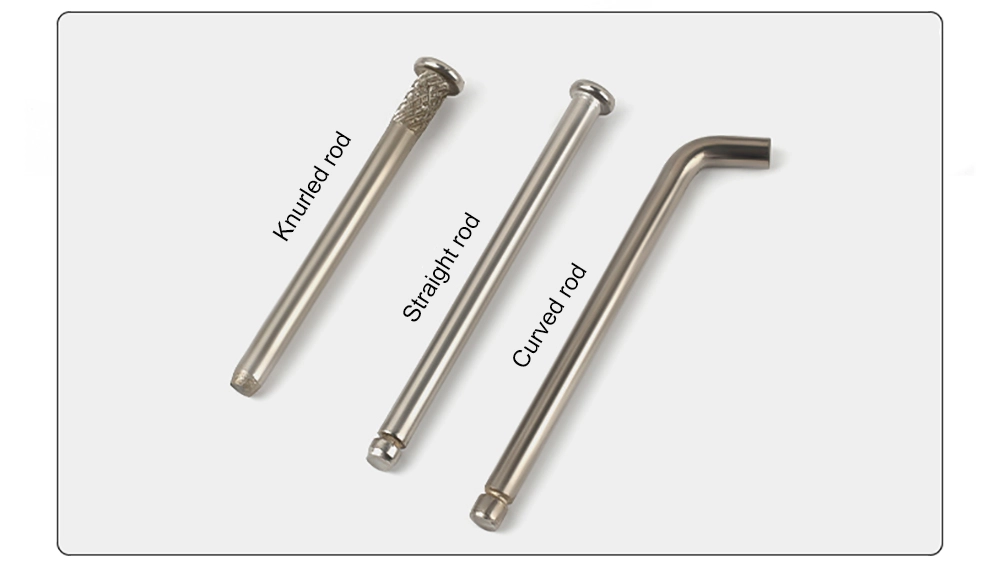

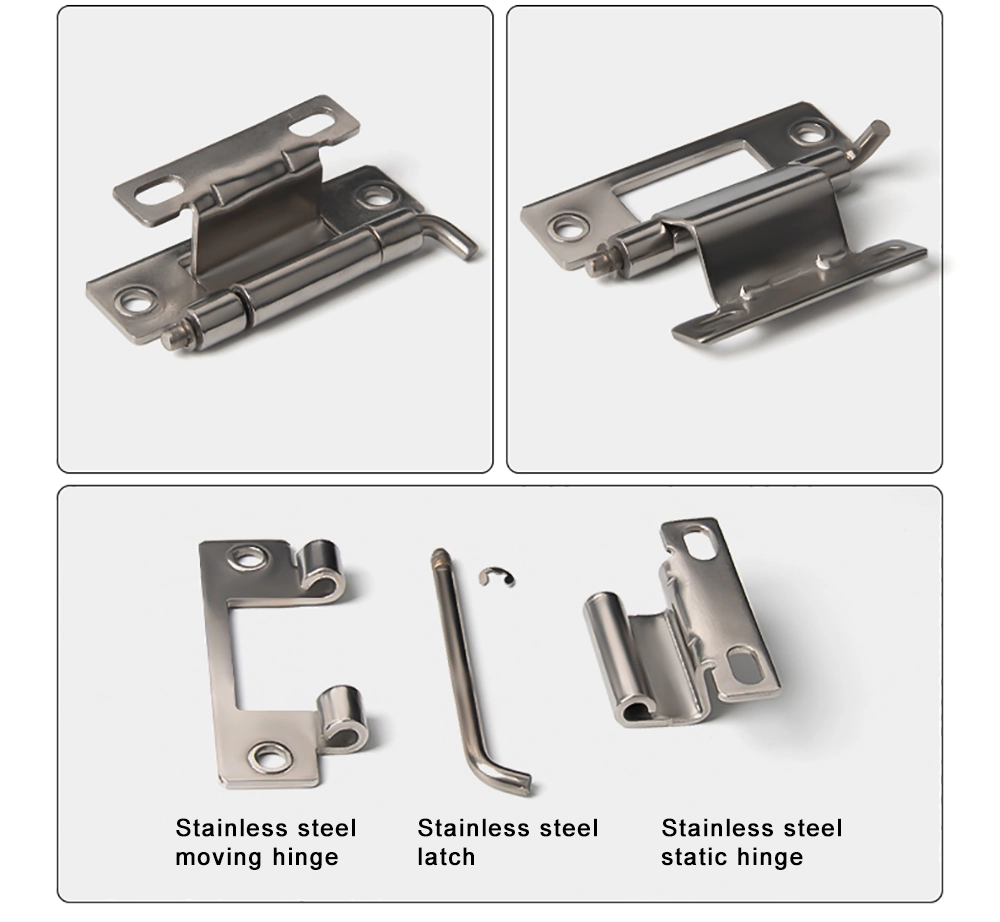

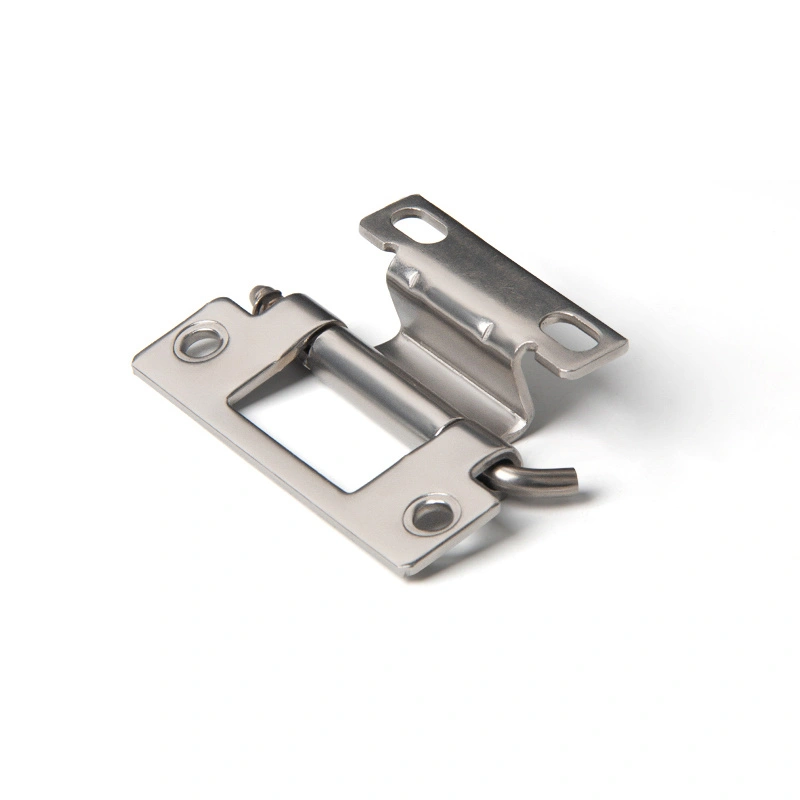

Одной из наиболее практичных особенностей съемного шарнира распределительной панели является выбор трех типов стержней: с накаткой, прямого и изогнутого. Стержень с накаткой придает стержню текстуру захвата, что помогает предотвратить расшатывание при вибрации. Прямой стержень является стандартной опцией и подходит для большинства случаев применения в корпусах общего назначения. Изогнутый стержень имеет такую ​​форму, чтобы облегчить извлечение штифта вручную, что может быть полезно там, где к петле часто обращаются или в ограниченном пространстве.

Все типы стержней съемного шарнира распределительной панели работают с одним и тем же открытым стопорным кольцом Φ4, которое фиксирует штифт после его установки. Угол открытия всей серии CL250 составляет примерно 120°, что обеспечивает достаточный зазор для доступа к большинству дверей шкафа без необходимости полного поворота на 180°.

Установка и монтаж

Съемный шарнир распределительной панели поддерживает два метода установки — винтовой монтаж и сварку, что означает, что его можно использовать как в изготовленных корпусах из листового металла, так и в сборных шкафах, скрепленных болтами. Для крепления винтами в модели CL250-1 используется один паз диаметром 6,5 мм, а в моделях CL250-2 и CL250-3/4 используются овальные пазы или двойные отверстия, которые позволяют некоторую регулировку положения во время установки.

После установки съемный шарнир распределительной панели позволяет снять дверное полотно, потянув за штифт — никаких инструментов не требуется. Это делает его хорошо подходящим для шкафов, которые требуют периодического снятия двери для доступа к проводке или внутреннего обслуживания. Стопорное кольцо удерживает штифт от ослабления при регулярном использовании, поэтому нет риска неожиданного выпадения дверцы во время работы.

Сценарии применения

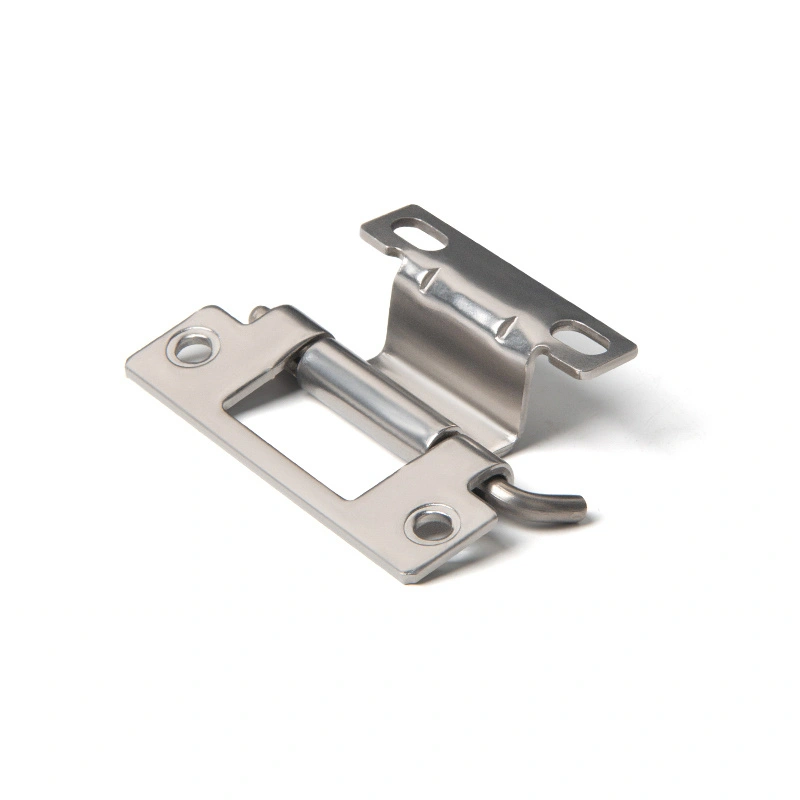

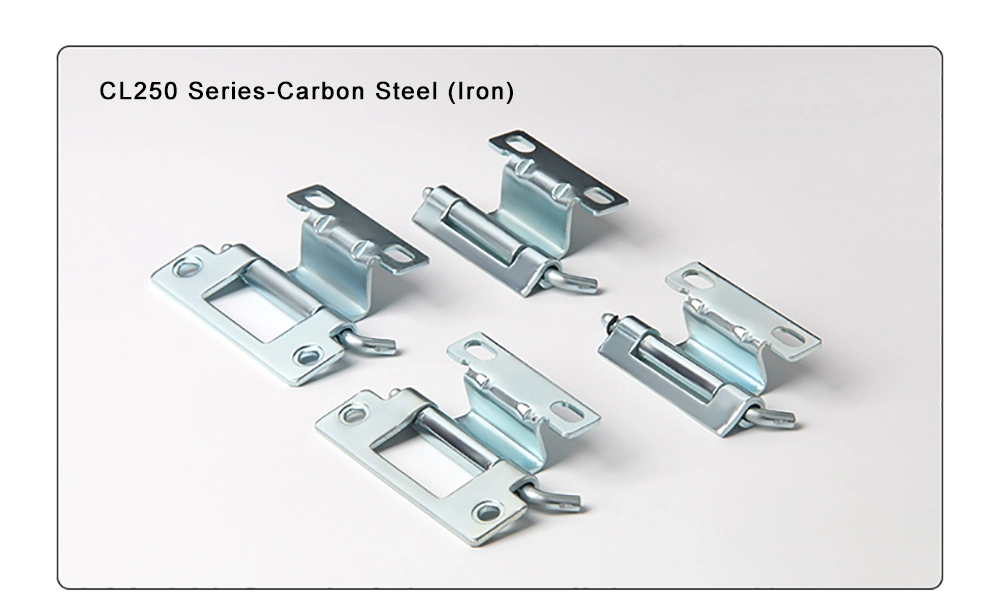

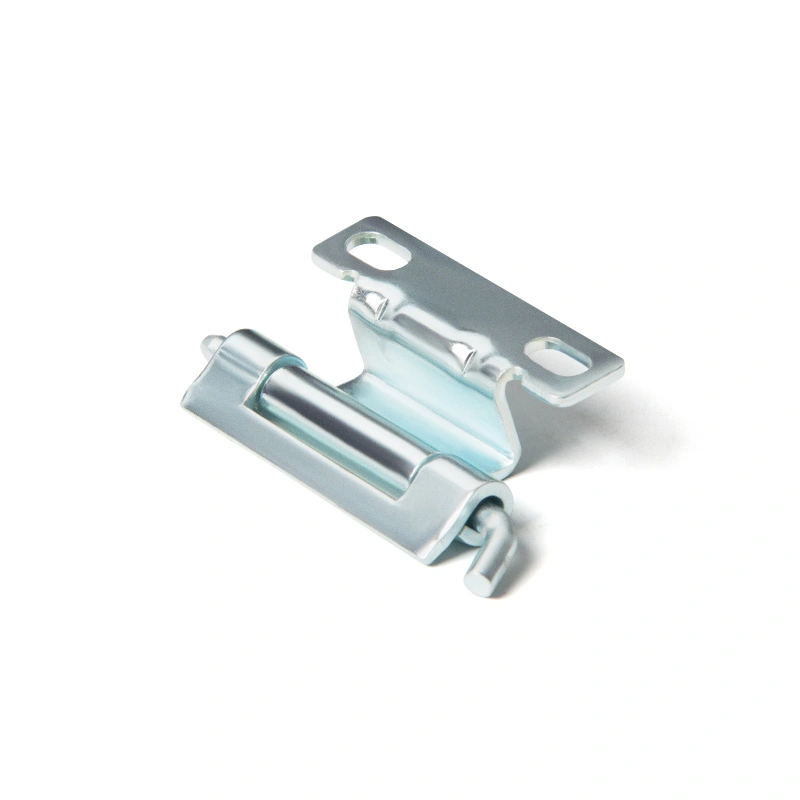

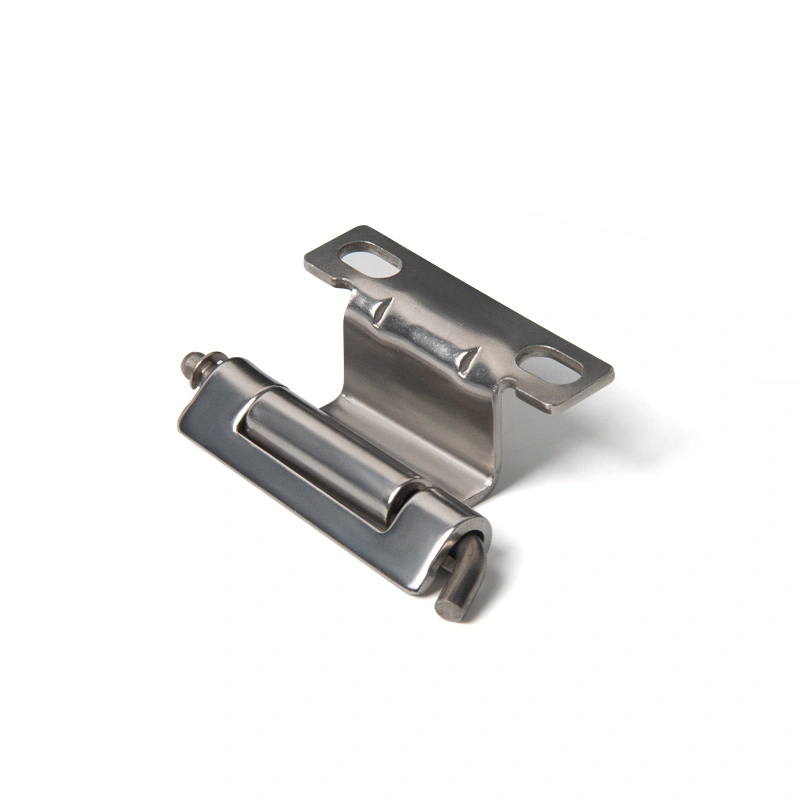

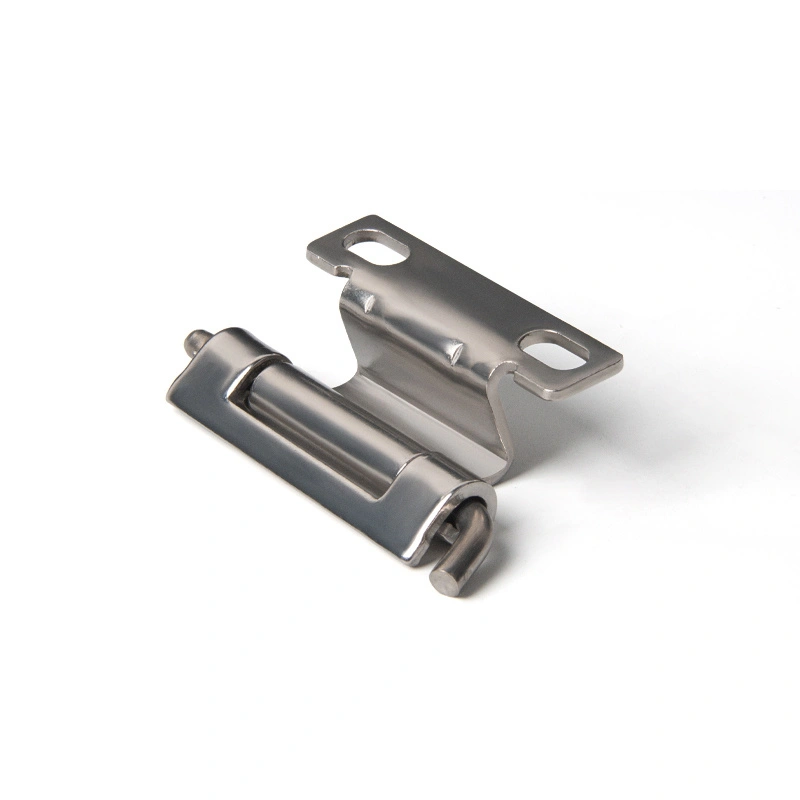

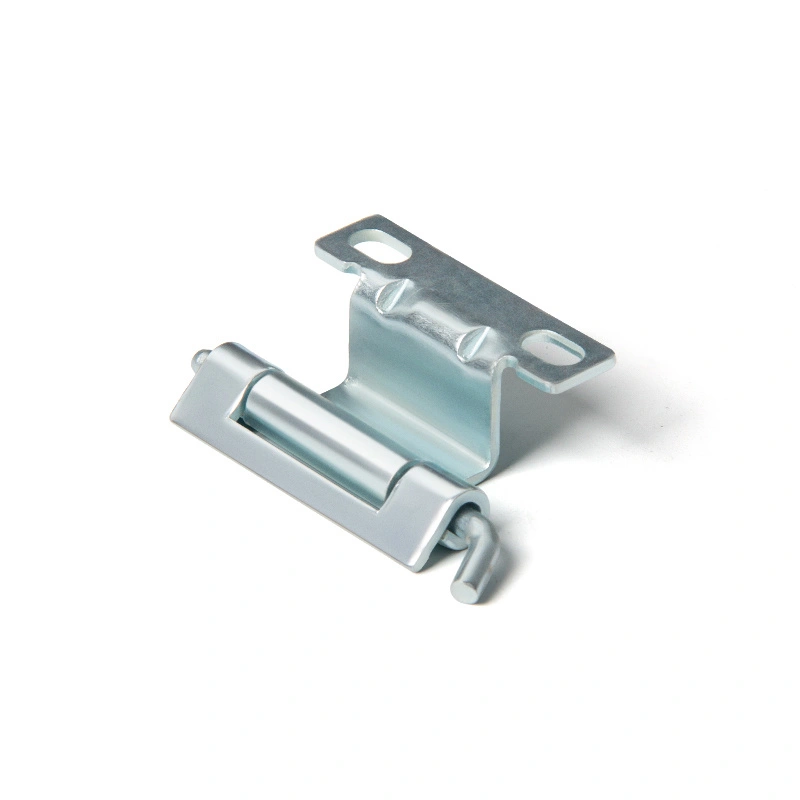

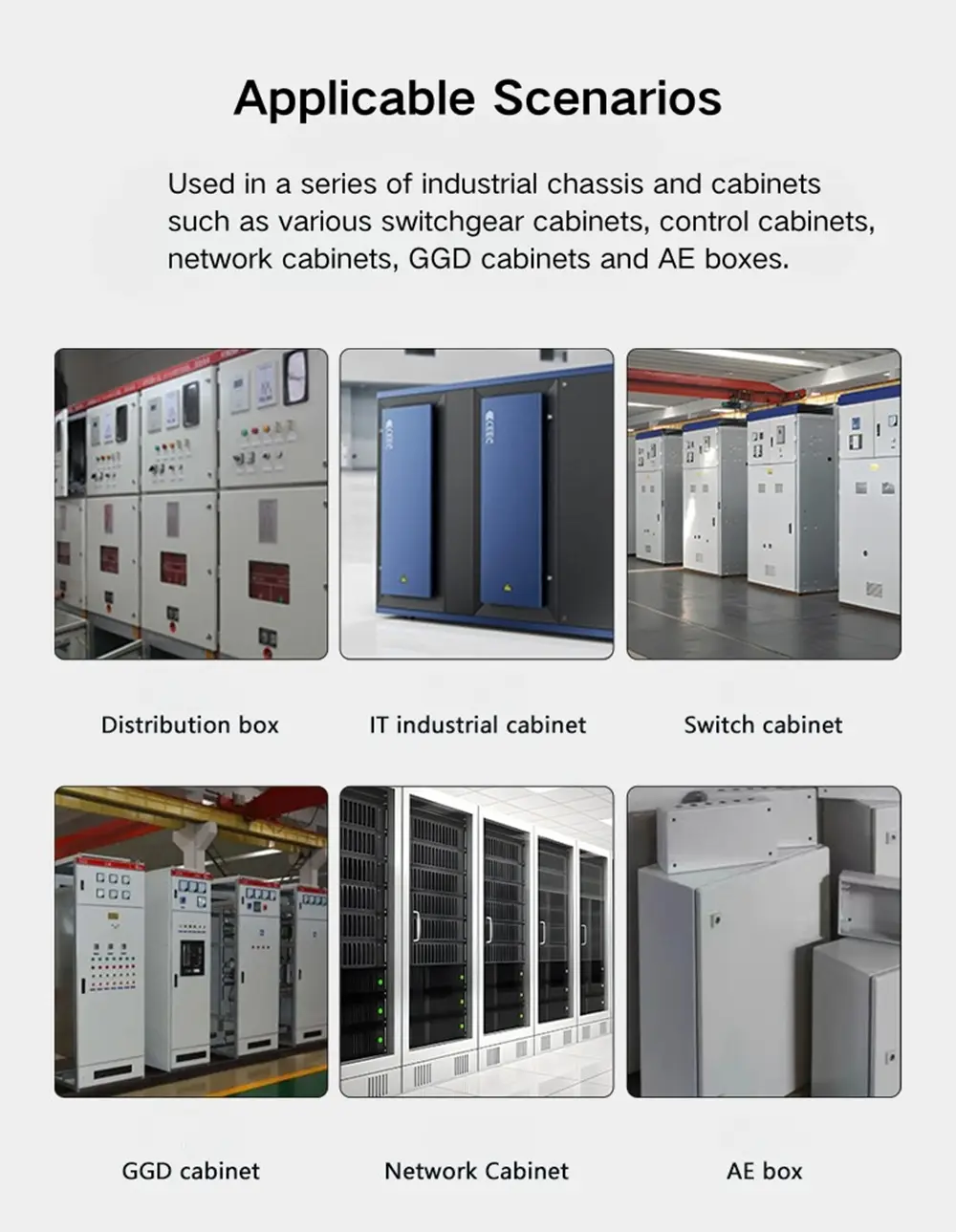

Съемная петля распределительной панели чаще всего встречается на распределительных коробках, дверях шкафов управления и корпусах промышленного оборудования — везде, где дверь нужно аккуратно снять, не разбирая раму. Угол открытия 120° достаточен для удобного доступа к внутренней части панели в большинстве случаев установки, а поскольку поддерживается как винтовое крепление, так и сварка, он подходит для большинства конструкций шкафов без какой-либо регулировки. Что касается материала, то съемный шарнир распределительной панели из оцинкованной углеродистой стали идеально подходит для стандартных внутренних шкафов в сухих условиях. Версия из нержавеющей стали 304 лучше всего подходит для открытых распределительных устройств, прибрежных установок или везде, где шкаф будет подвергаться воздействию влаги или коррозии с течением времени. Версия из нержавеющей стали 304 лучше подходит для открытых распределительных устройств, береговых установок или любого применения, где корпус со временем подвергается воздействию влаги или коррозийных условий.

Часто задаваемые вопросы

Вопрос 1: Какие модели входят в серию CL250?

Серия CL250 включает четыре модели: CL250-1, CL250-2, CL250-3 и CL250-4. Все они имеют одинаковую конструкцию и угол открытия — различия между ними заключаются в размере и конфигурации монтажных отверстий. Выбирайте в зависимости от размеров дверной панели и требований к нагрузке.

Вопрос 2: Каков угол открытия петли CL250?

Все четыре модели CL250 открываются примерно на 120°. Это одинаково для всей серии, независимо от размера модели или материала.

В3: Какие типы стержней доступны?

Петля CL250 доступна с тремя типами стержней: с накаткой, прямым и изогнутым. Стержни с накаткой устойчивы к расшатыванию под действием вибрации; прямые стержни – стандартный вариант; изогнутые стержни облегчают извлечение штифтов вручную в тесных или часто используемых местах.

В4: Как закрепляется штифт после установки?

Во всех моделях CL250 используется открытое стопорное кольцо Φ4 для фиксации шарнирного пальца во время обычного использования. При необходимости снятия двери штифт можно снять вручную без использования инструментов.

В5: Какие методы установки поддерживаются?

Петлю CL250 можно установить с помощью винтов или сварки, в зависимости от метода изготовления шкафа. Конфигурация монтажных отверстий различается в зависимости от модели — размер пазов и информацию о расстояниях см. на габаритных чертежах.

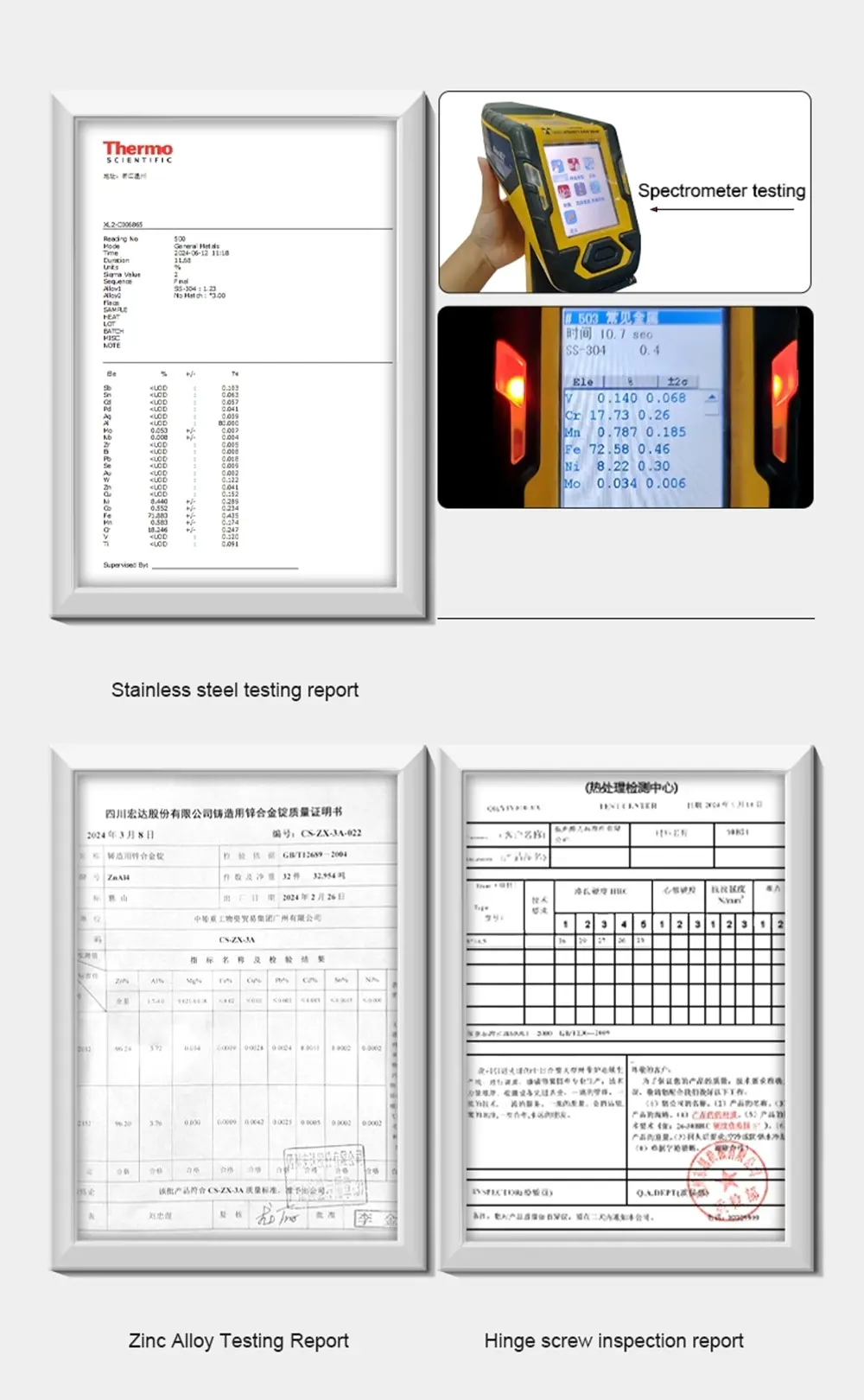

В6: Какие материалы доступны?

Петля CL250 изготавливается из оцинкованной углеродистой стали и нержавеющей стали 304. Углеродистая сталь подходит для использования в сухих помещениях; Нержавеющая сталь 304 — правильный выбор для наружных корпусов, помещений с высокой влажностью или агрессивных промышленных сред.
